CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。有时候为了更好的进行图纸的绘制,我们也会需要借助外部参照来画图,可后续CAD怎么删除外部参照?下面来给大家说说。
方法/步骤
第1步
鼠标左键双击AutoCAD 2014 - 简体中文 (Simplified Chinese)快捷方式,打软件。
第2步

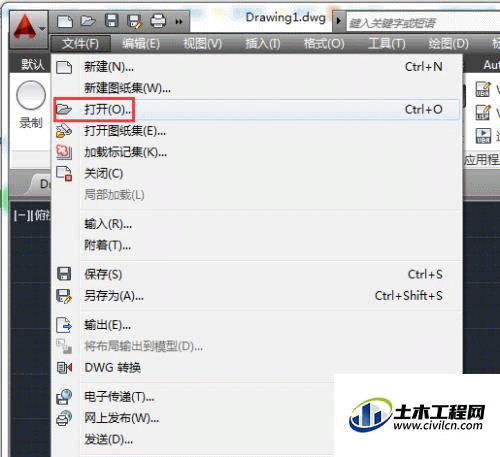

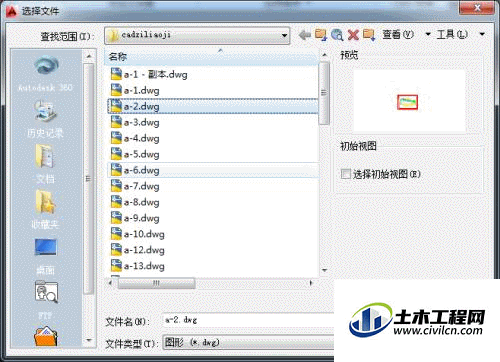

通过依次选择菜单栏【文件】》【打开】》【选择文件】,选择需要打开的cad文件。
第3步

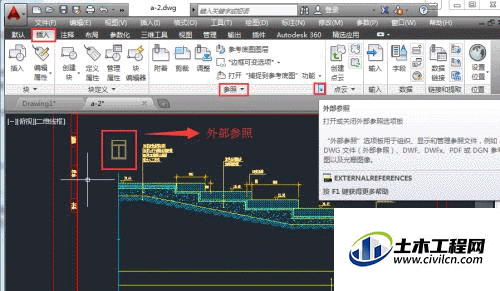

要想删除外部参照,在菜单栏依次选择【插入】》【参照】选项。
第4步

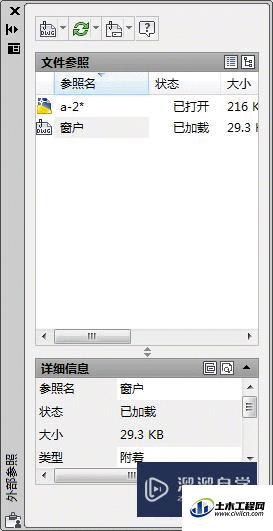

自动弹出【外部参照】面板。
第5步

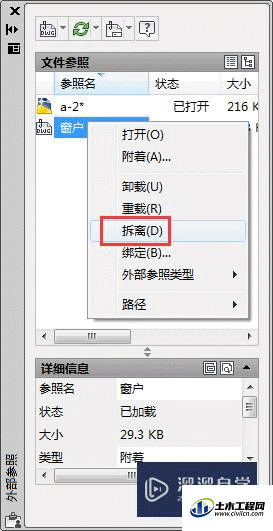

右击所需删除的文件参照,在弹出的快捷菜单中选择【拆离】选项。
第6步

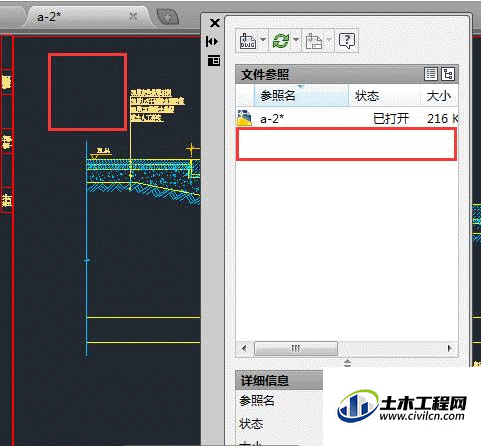

拆离后原绘图区的图块会和外部参照面板中的同时删除。
