CAD中我们会经常使用极限偏差标注,这样可以让我们标注的信息更加精准,降低误差等情况。但很多小伙伴还不是很了解CAD2010如何用极限偏差标注,所以本次整理了详细的教程,来帮助大家更好的掌握。

方法/步骤

第1步

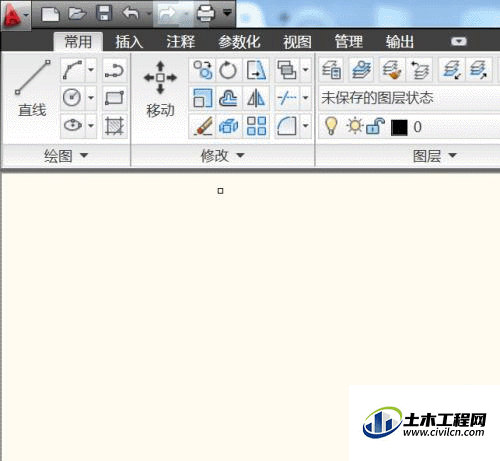

打开CAD2010的版本,界面就是这个样子的。


第2步

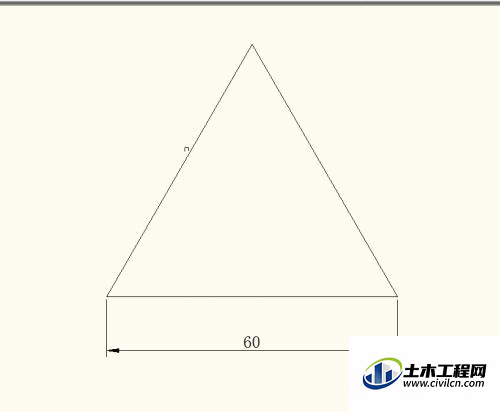

我们就用这个简单的示例来做演示。


第3步

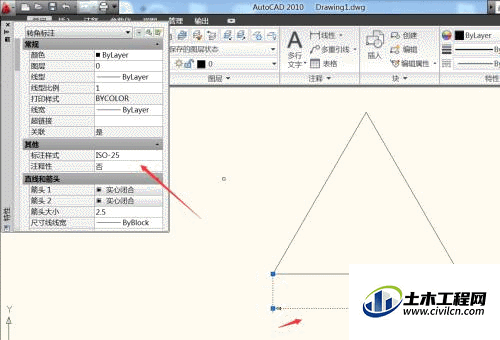

然后我们双击一下这个直线标注就会出来一个特性框。


第4步

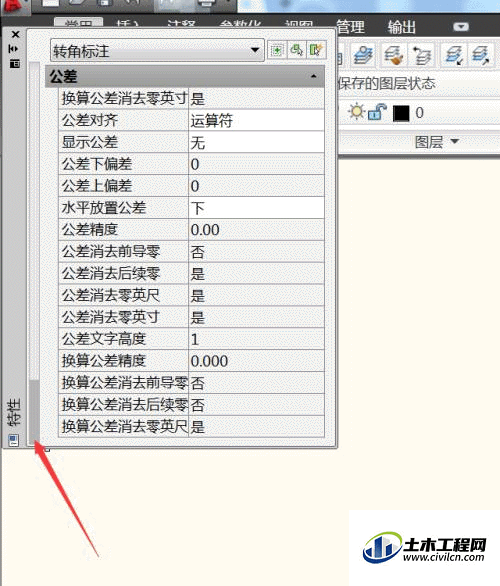

然后我们滑动到最低端,在这里面设置。


第5步

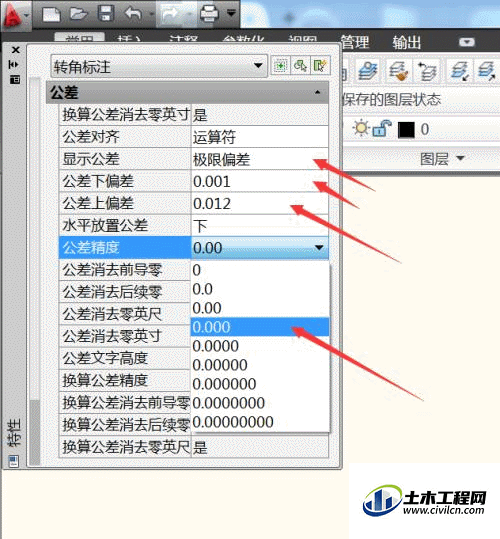

然后把显示公差和上下偏差以及公差精度都改一下设置一下就OK,然后关闭特性框。


第6步

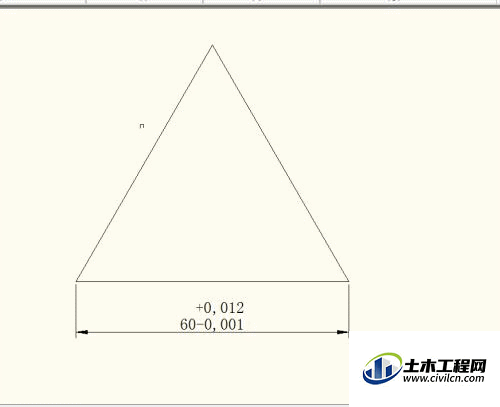

然后在做一个直线标注我们就能看到这两个标注有明显的不同。
