最近有小白想知道CAD怎样绘制雕刻图,因为雕刻机无法识别DWg格式文档,所以要想绘制雕刻图需要转变成雕刻机识别的dxf文件,所以步骤相对的繁琐,下面就来操作给大家看看。

方法/步骤

第1步

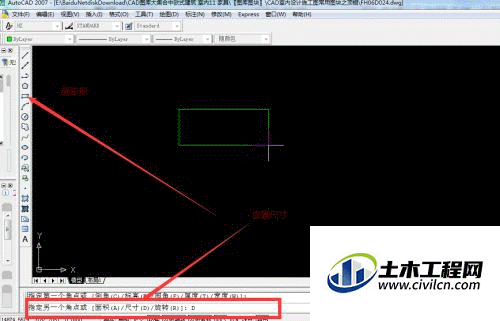

首先需要将电脑打开autoCAD软件,然后按照实物尺寸来绘制CAD图纸。由于雕刻机是按照实际尺寸来雕刻的所以需要精确尺寸。如图我们画一个矩形模板尺寸是80*20cm,


第2步

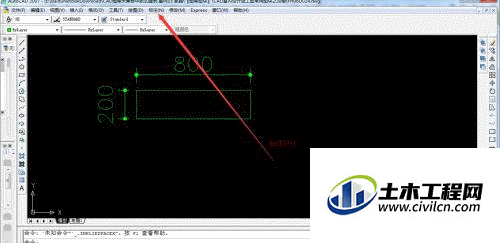

为了确定我们绘画的尺寸是否正确,我们需要进行线性标注一下。注意CAD绘制的图纸是按照mm计算的


第3步

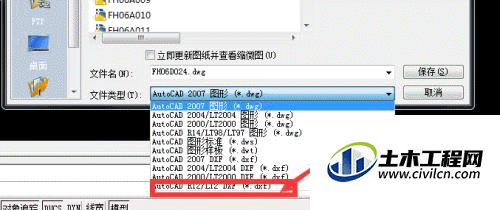

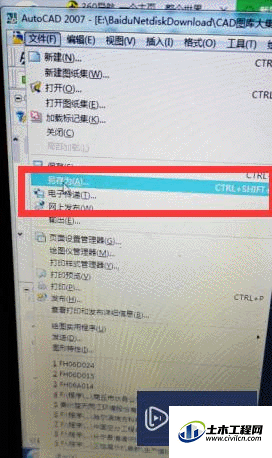

然后进行保存,文件另存为中选择存储格式,一般情况下我们选最低版本的dxf格式然后保存,就可以发送到雕刻机上进行雕刻了。
