在河道治理、防洪评价等工作中经常需要使用业主提供的CAD地形图，目的是从DWg格式地形图中提取具有投影坐标信息的高程点，以备后续水文水动力计算使用，下面教程就来解答arcgis导入CAD地形如何提取投影后的高程点吧
方法/步骤
第1步

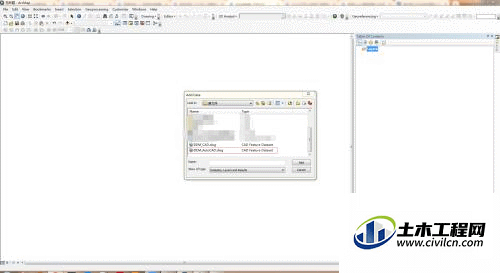

在ArcMap中加载dwg格式的地形图
第2步

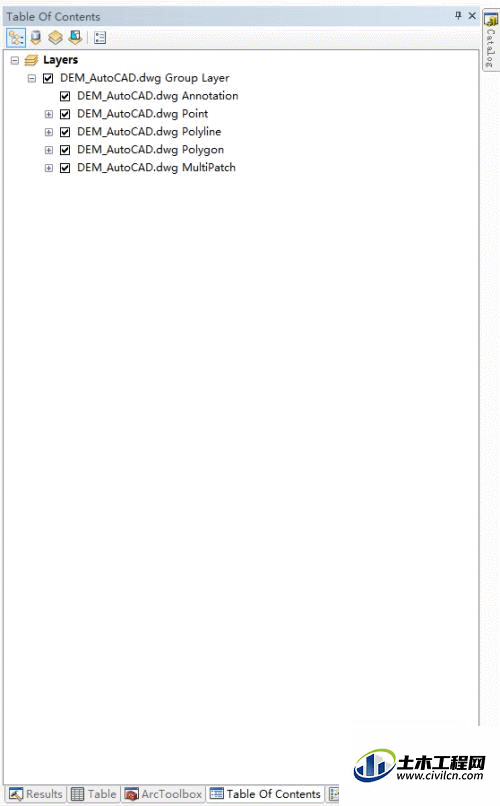

加载dwg格式的地形图后，ArcMap的目录窗口可以查看图层信息。
可以看到，图层组中有注记、点、线、面和多面体（patch）图层。
不勾选注记、面、多面体图层，勾选点和线图层
第3步
地理配准：
（1）在Google地球中寻找研究区四个具有明显标记的参考点（用于ArcMap中的地理配准）
（2）记录四个参考点的经纬度（用于ArcMap中的地理配准），同时将经纬度转换为十进制的度。
（3）打开地理配准菜单栏，选择添加控制点按钮，添加第3步中的四个参考点中的第一个参考点，右键选择输入XY，将经纬度分别复制到输入框中；依次重复，添加第3步中的其余参考点。
（4）点击地理配准-校正，弹出保存窗口，保存文件即可。
(5）移除上述ArcMap中的遥感影像，将第7步保存的文件导入
（6）在工具箱中查找数据管理-投影-定义投影，将影像的地理参考定义为GCS_WGS_1984。此时该影像即拥有了地理参考，可作为下一步工作的底图。
地理配准的具体操作步骤可参考百度经验《如何将谷歌地球的遥感影像导入ArcMap》
第4步

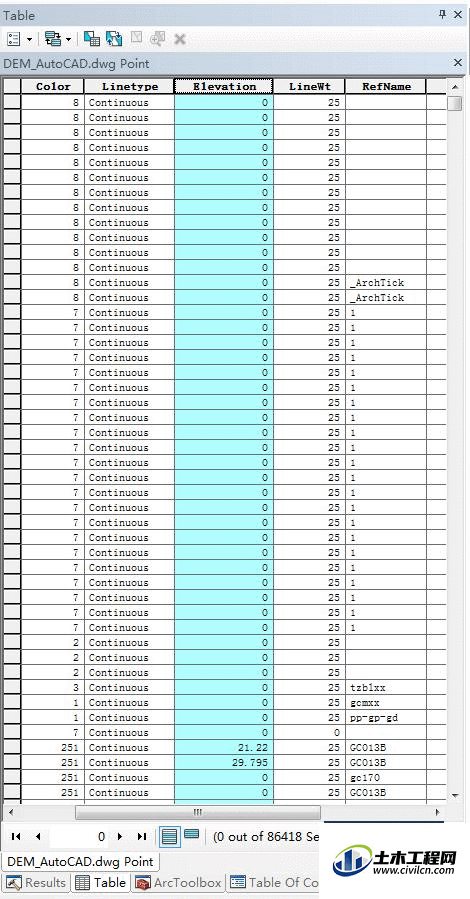

查看点图层的属性表，找到Elevation字段，发现部分高程点具有高程数据（不为0），而部分高程点的高程数据为0。
第5步

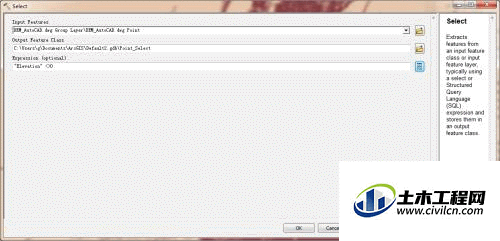

在ArcToolbox中依次找到工具箱-提取-选择，点击选择，按下图所示设置条件
第6步
提取出的点数据可以作为水动力模拟的地形数据（导出为xyz格式）。
