CAD软件受到了很多室内设计师的欢迎，在这里用户可以进行室内平面图纸的设计。在设计图纸的时候，我们经常会需要进行房间轮廓的绘制，那么CAD如何画出房间轮廓线？这就来告诉大家一个简单的方法。
方法/步骤
第1步
首先我们使用天正建筑、AutoCad2014，开启我们需要绘制轮廓的房间图纸文件。

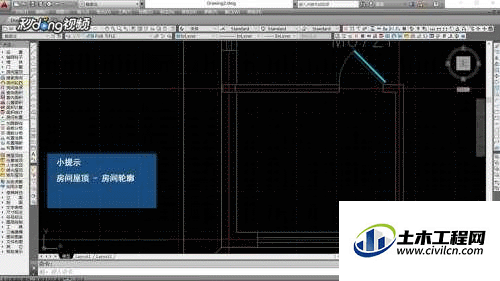

第2步
在左侧制图菜单栏中，点击“房间屋顶”，在弹出的子菜单中，点击“房间轮廓”，进入到房间轮廓绘制命令。

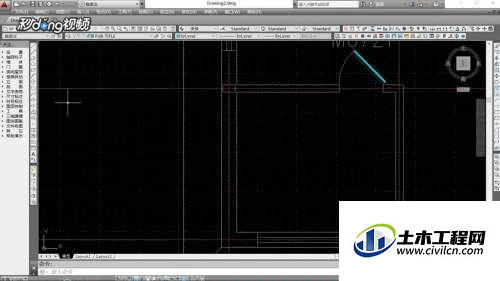

第3步
直接使用鼠标左键点击“房间内”的任意一点，系统会自动捕捉房间，并显示“红色虚线”。

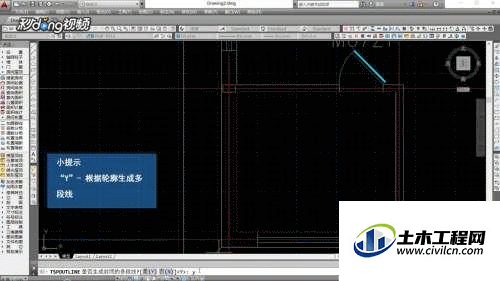

第4步
在命令栏中，系统会提示我们是否生成闭合多段线，输入“Y” ，按下空格键确定，系统就会根据房间输出房间轮廓线。
