CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多时候在CAD设计图纸,一个完整的图像可能是多个图形组合而来,有时候一些图形可以重复的使用,并且需要绕着圈排列,所以我们就会使用到阵列工具,不知道CAD怎样快速做阵列?那么快接着往下看吧!

方法/步骤

第1步

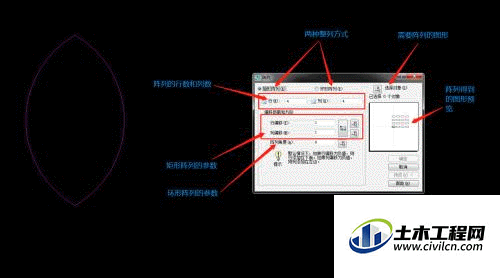

打开CAD,输入一个需要阵列的图形,输入“AR”,点击空格或者回车键,进入阵列的参数界面,阵列方式分为两种:矩形阵列和环形阵列,依据情况而使用;


第2步

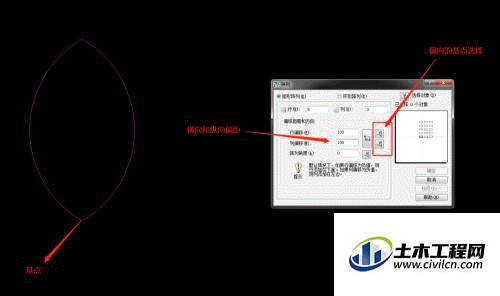

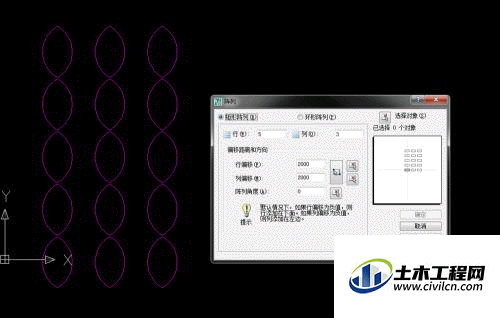

第一种,矩形阵列即水平与竖直两个方向上的阵列,阵列需要的行数和列数,成矩形分布,输入的行列偏距为正,方向为向上或向右,输入为负,反之;类似于坐标的方向,下列第二张图的参数为例XY都取2000,如图所示



第3步

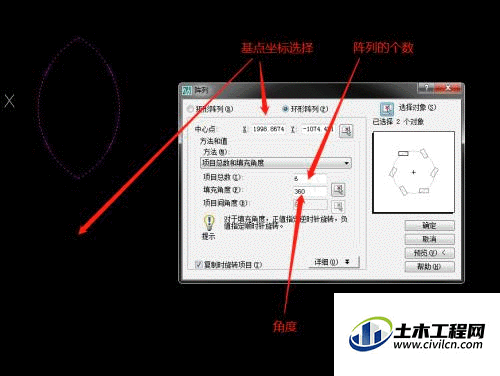

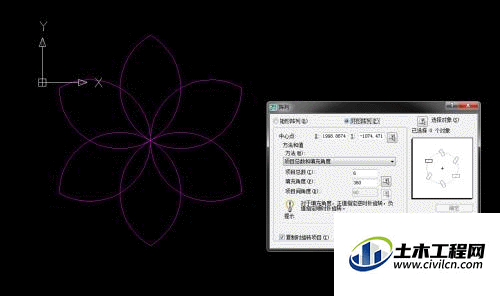

第二种,环形阵列,首先选择要阵列的图形,其次选择基点(即中心点,以哪个位置展开),接下来,输入阵列的数量和角度,依据需求而定,如下图所示



温馨提示:

以上就是关于“CAD如何做阵列?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
