在我们用CAD软件，绘制一些电力线路图的时候一般会画到温控开关，开关在这种图纸中至关重要，那么CAD怎样画温控开关呢？其实并不复杂，下面来给大家说说。

方法/步骤

第1步

我们先来打开自己使用的CAD软件，版本不同没事不会影响我们的操作，我用的是07版的

第2步

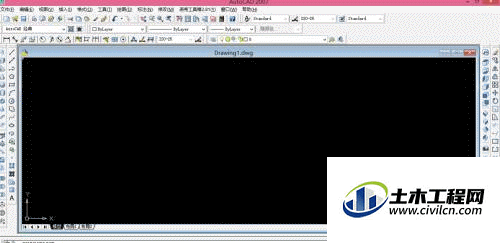

打开以后的操作界面都会有所不同，我们操作起来的方法都一样


第3步

我们来找到菜单栏工具选项板窗口，使用快捷键操作更快捷，具体步骤如图所示



第4步

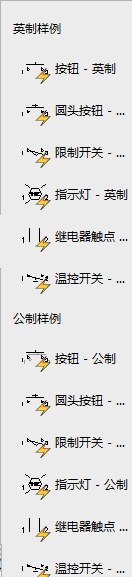

我们再来找到左边一栏的第五个选项，电力选项，点开以后找到温控开关选项，具体步骤如图所示





第5步

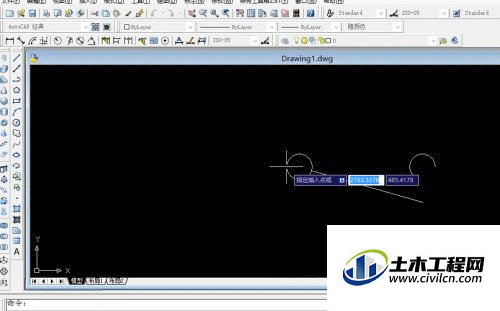

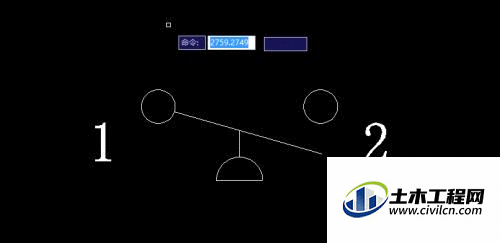

提示我们指定温控开关的插入点，选择好插入点以后只需点击鼠标左键即可出现温控开关



第6步

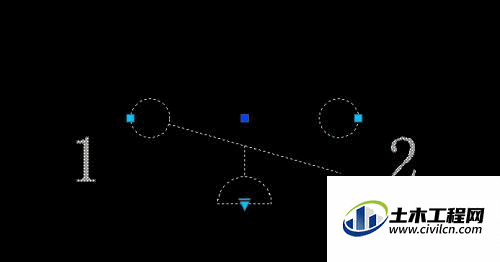

如果我们想要修改开关的打开方式，只需点击开关的任意线条出现小箭头，点击小箭头即可修改打开还是闭合



第7步

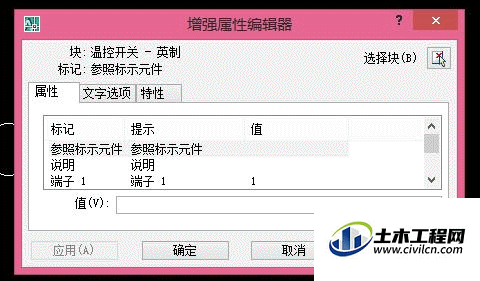

如果想要修改开关的属性，只需在线条上双击即可出现修改属性的界面
