CAD的绘图功能强大,我们可以通过直接导入,点标高来绘图,本次借助提取gnss接收机的数据,来告诉大家提取的点标高怎么导入到CAD,感兴趣的朋友快接着往下看吧!
方法/步骤
第1步

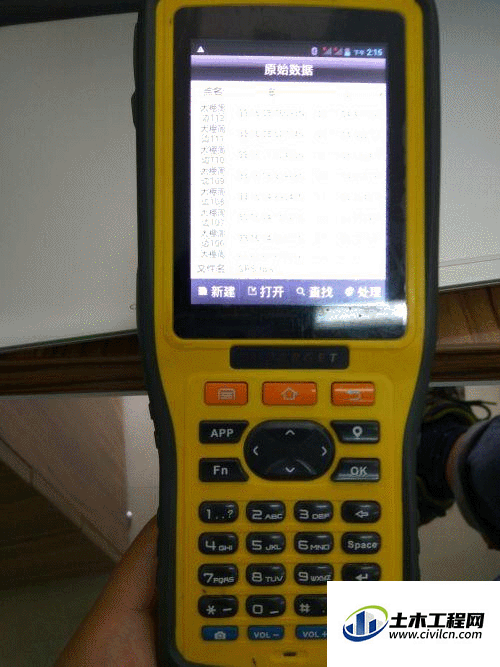

接收机手机点击“app"
第2步

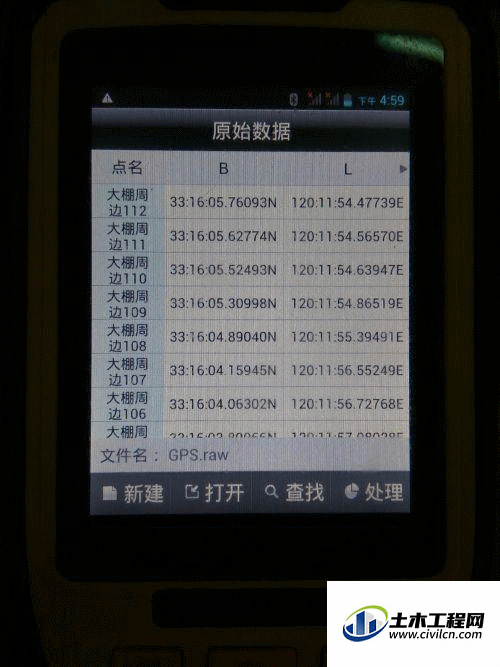

打开“原始数据”
第3步

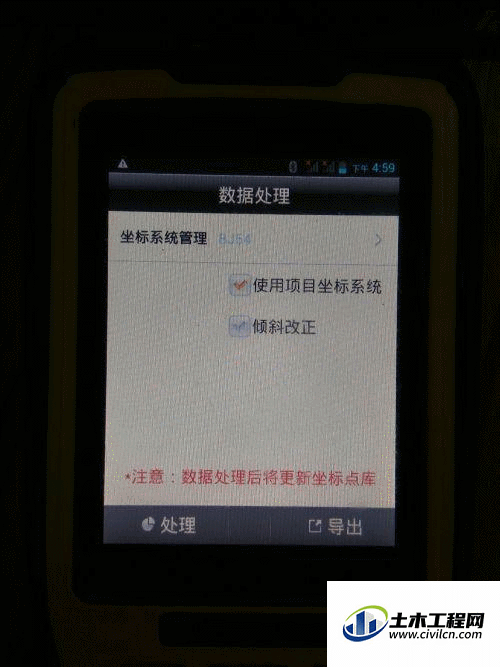

点选“处理”
第4步

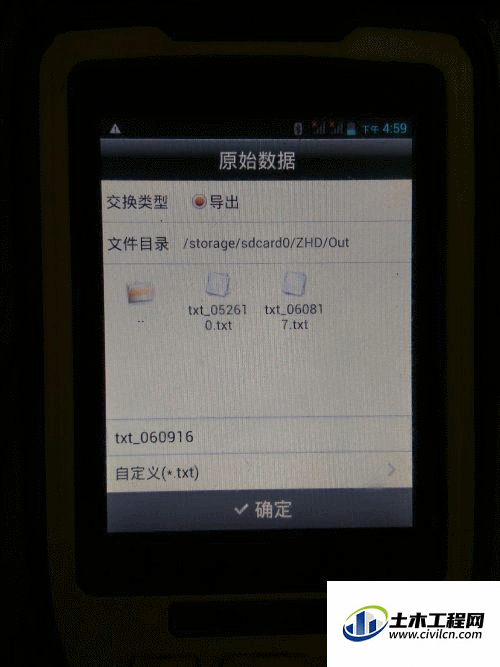

再次点选“处理”,处理完成后点选“导出”,对文件进行命名后点击确定按钮。
第5步

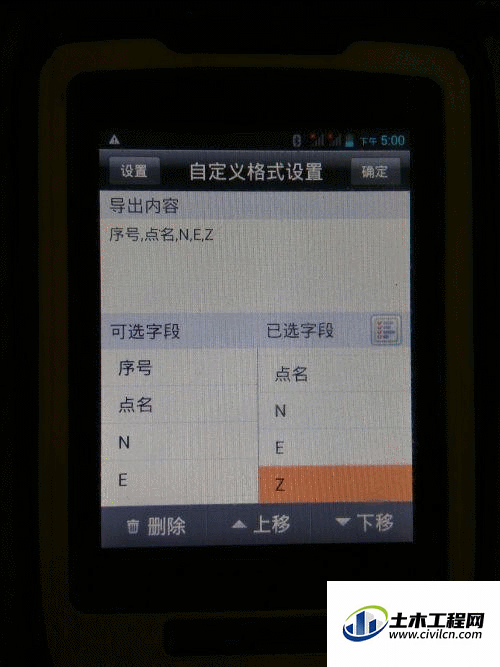

选择导出内容,一般包括序号、点名、横坐标、纵坐标、标高等
将导出的txt文件导入电脑中
第1步

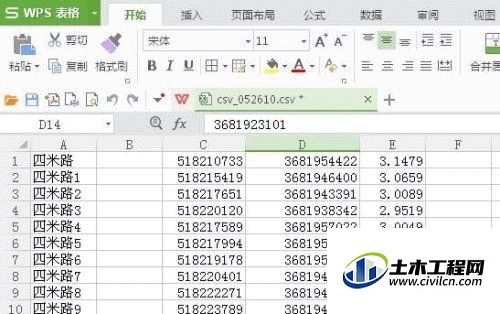

修改txt文件后缀名为*.csv,用excel文件打开修改后的文件,对文档进行编辑,
第一列为点名;第二列为点号;一般为空白;第三列为y轴坐标;第四列为x轴坐标;第五列为z坐标。将csv文件后缀名改为*.dat
第2步

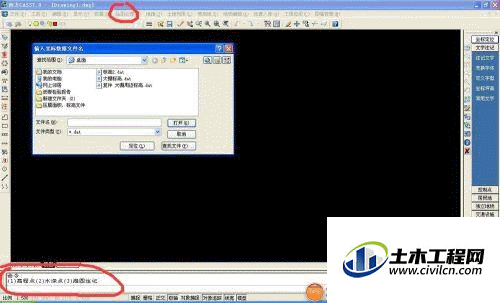

打开cass软件,菜单栏选择 绘图处理,选择展点高程,默认绘图比例,选择目标dat文件,打开--确定,即可得到高程点位及点名(注记)。
第3步
得到的点号为块文件,不便于在cad中进行字号调整,最好在cass中进行处理。菜单栏选择 绘图处理,选择高程点处理--打散高程注记。
菜单栏中选择文件--图形改名存盘,即可获得cad文件
