我们在用CAD画平面布局的时候,并不是想当然的乱放设备,而是要遵循一定的原则和实际现场,那么CAD如何进行布局卫生间呢?这就来分享一下自己的经验,供大家参考。


方法/步骤

第1步

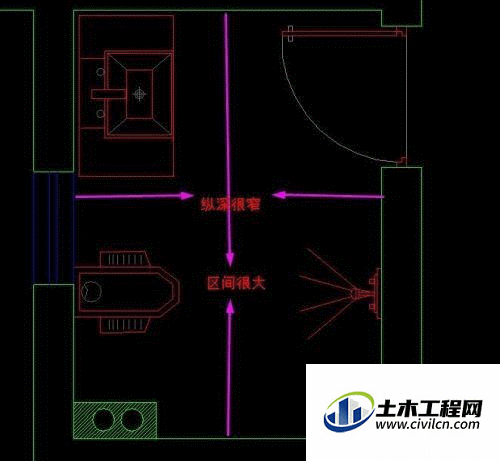

我们先来看这种卫生间,纵深很窄,区间很大。如图:


第2步

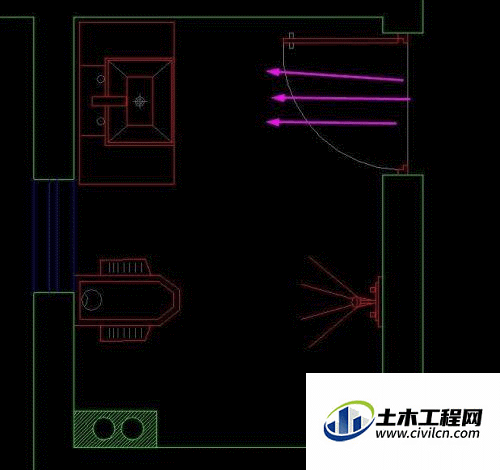

进门的对面就排放洗手盆,因为对面排放最方便。


第3步

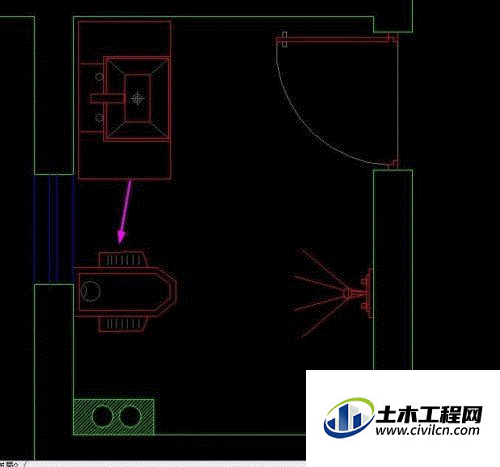

洗手盆旁边就安装蹲便,上了厕所就洗手。


第4步

对面安装淋浴。如图:


第5步

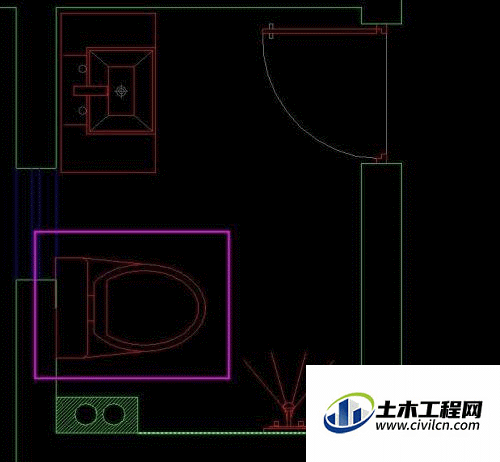

也有安装马桶的,也在洗手盆旁边。


第6步

这是淋浴就不能再马桶的正对面。如图:


第7步

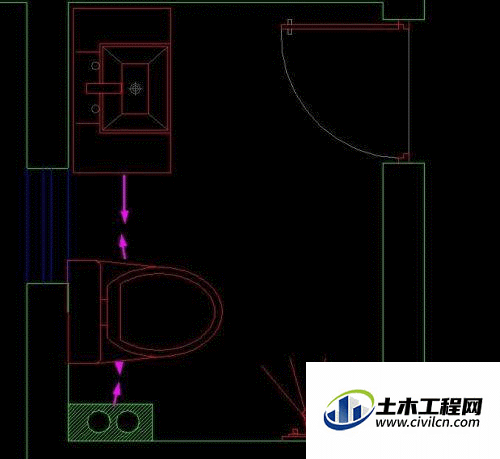

马桶两边至少留300mm左右的活动空间。


第8步

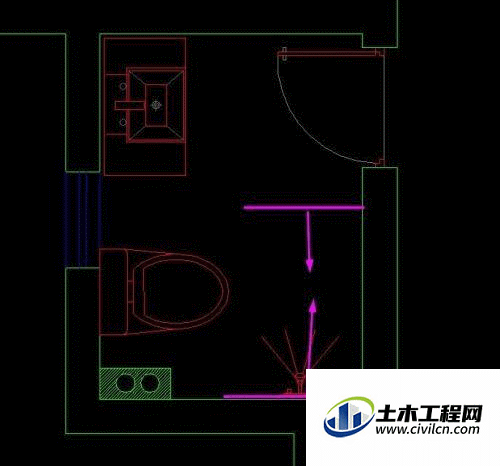

淋浴下面也要有足够的空间,至少900mm左右。


第9步

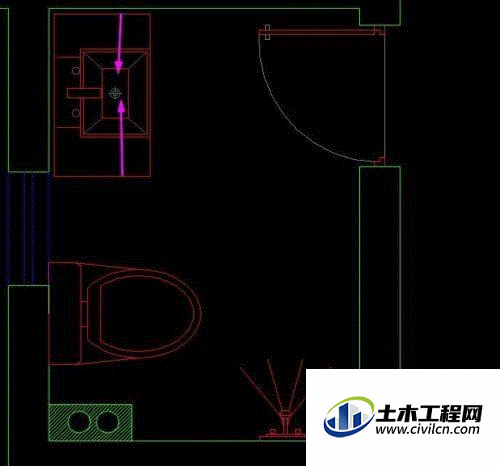

洗手盆最好在800mm以上,以后用起来才够用。


第10步

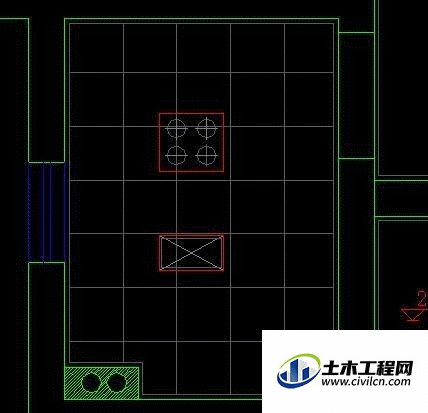

因为卫生间空间很小,吊顶高度也就2400mm。


第11步

如果想要淋浴隔断,至少要有900*900mm的空间。
