CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。图形绘制好后,我们还需要进行标注,但很多标注之后很混轮没有对齐,所以快看看下的CAD对齐标注的使用教程是怎么操作的吧!

方法/步骤

第1步

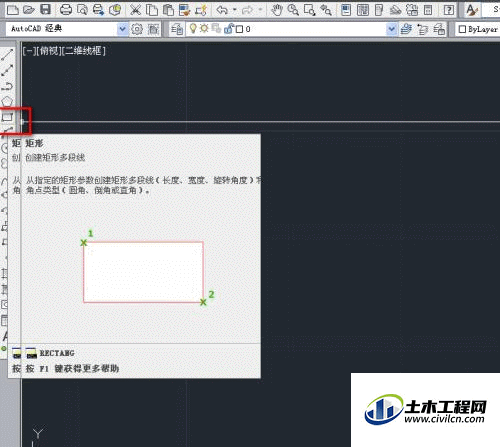

打开cad,点击矩形命令,如下图。


第2步

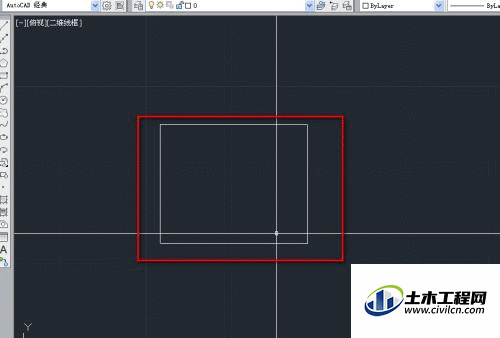

在绘图区绘制一个矩形,如下图。


第3步

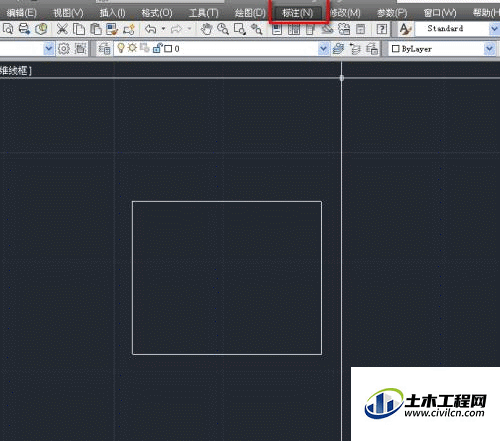

点击菜单栏的标注菜单,如下图。


第4步

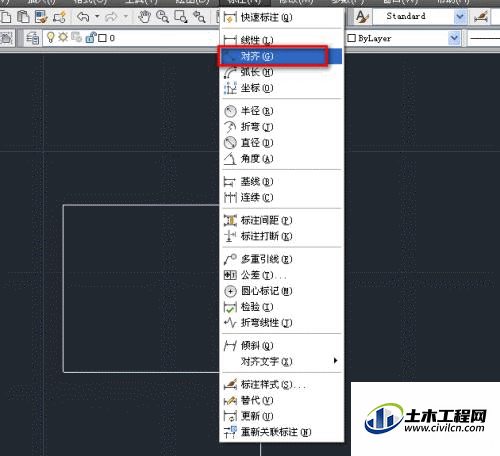

点击对齐,如下图。


第5步

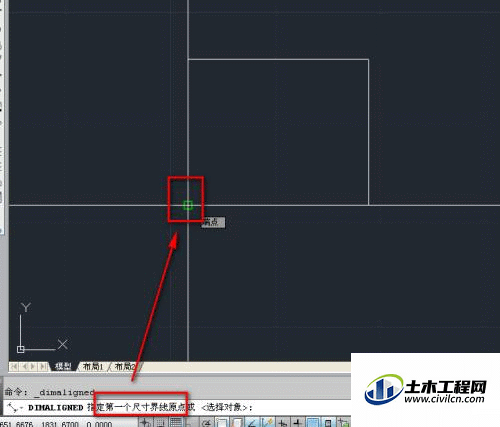

根据提示,选择标注的起点,如下图。


第6步

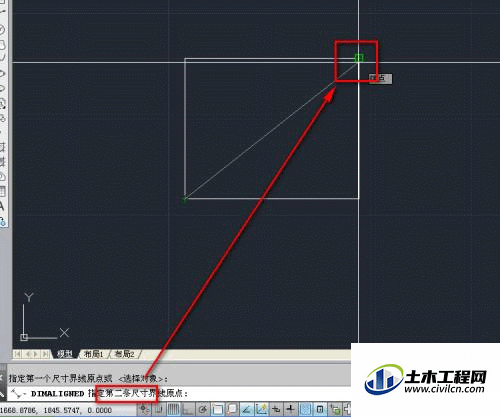

根据提示选择标注的第二个点,如下图。


第7步

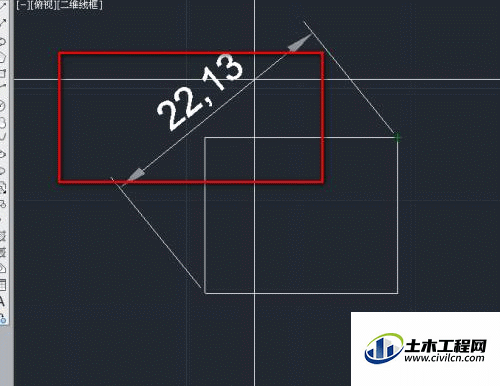

这时,我们拖动鼠标就能看到标注的形式,如下图。
