CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时候图形会需要进行旋转，或者需要进行方向的调整，这个时候我们就需要一个参照物，但是很多用户不知道这个参照应该如何设置，那么快来看看下面的CAD绘图之参照旋转和参照缩放方法吧！
方法/步骤
第1步

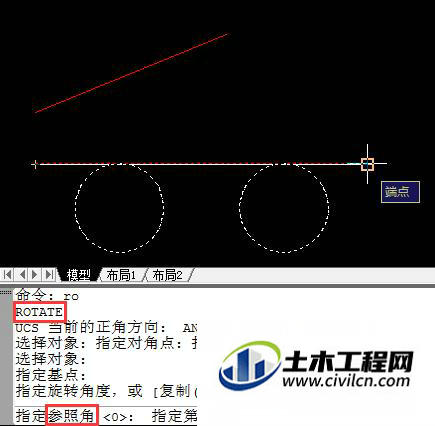

首先对图块进行旋转：命令行输入ro（命令全名rotate），选择图块对象，指定块中直线的左端点为基点（也可选择其他点，这里为方便选择此点），要求旋转角度时键入r（参照选项），点取块中直线的两个端点获取参照角度。
第2步

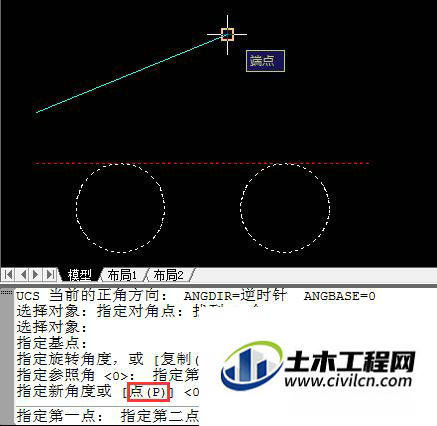

要求新角度时键入p（点选项），点取图块外直线的两个端点获得新角度。旋转命令通过以上传入的实测参照角和新角度，便可精确地计算出需要的旋转角度并对图块进行旋转。
第3步

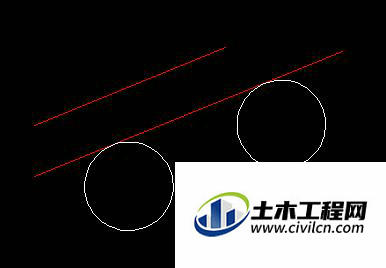

旋转命令结束后，可以看到块内快外两条直线已经平行了。
第4步

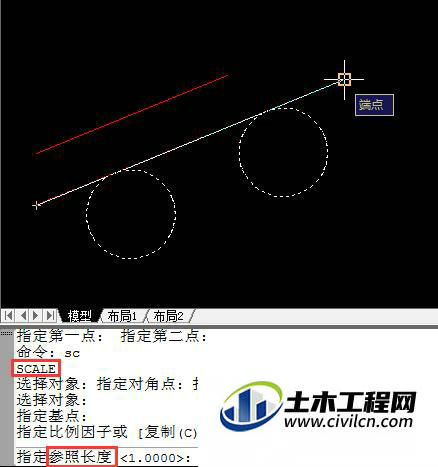

再对对图块进行比例缩放：命令行输入sc（命令全名scale），选择图块对象，指定块中直线的左端点为基点（也可选择其他点，这里为方便选择此点），要求比例因子时键入r（参照选项），点取块中直线的两个端点获取参照长度。
第5步

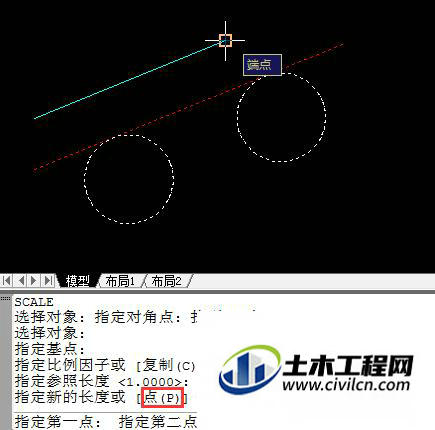

要求新长度时键入p（点选项），点取图块外直线的两个端点获得新长度。比例缩放命令通过以上传入的实测参照长度和新长度，便可精确地计算出需要的缩放因子并对图块进行缩放。
第6步

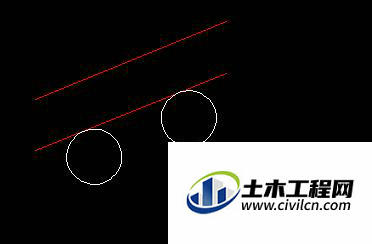

比例缩放命令结束后，可以看到块内快外两条直线的长度已经相等了。
温馨提示：
以上就是关于“CAD怎么参照旋转和参照缩放？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
