为了节省时间,经常会在其他图中将装配图拆分成零件图,从而完成图纸的整体的设计,那么CAD装配图怎样快速拆画零件图?只要灵活的使用CAD的工具就能做到,特别是块的使用。

方法/步骤

第1步

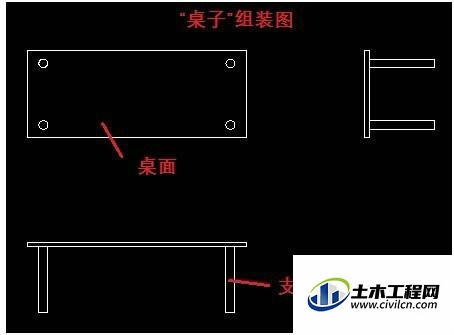

打开一张名为“桌子”的CAD装配图,这个桌子由四个“支撑”和一张“桌面”组成,那么我们就需要拆画两张零件图,分别是“桌面”和“支撑”。


第2步

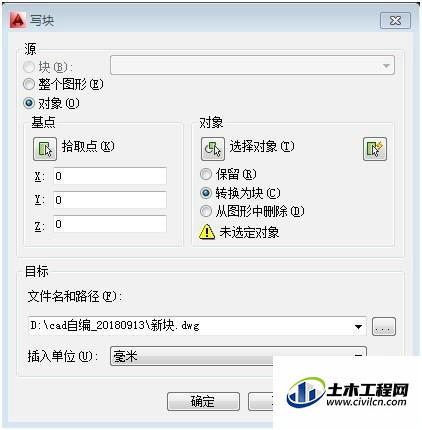

命令栏输入写块命令“W”,弹出【写块】对话框。


第3步

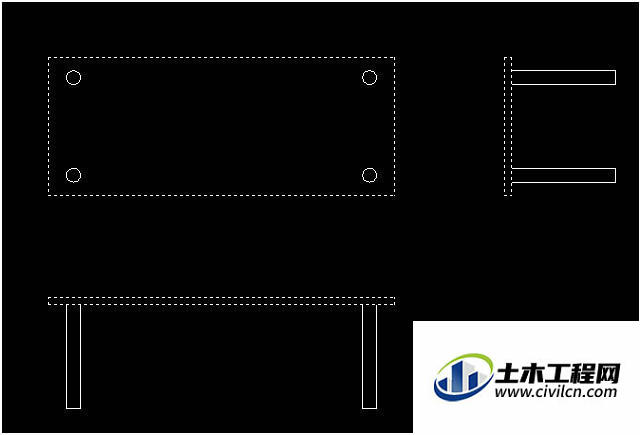

点击【写块】对话框中的【选择对象】按钮,选择装配图中所有“桌面”的图形对象,下图中虚线表示所有“桌面”的图形对象被选择,鼠标右键或按【Enter】键确定。


第4步

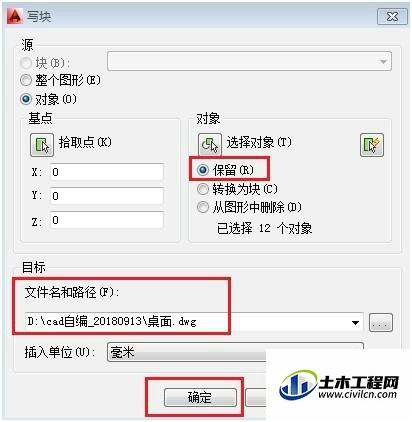

弹出【写块】对话框,单击【保留】,在【文件名和路径】下选择保存文件的文件夹及图形文件名称,如下图。然后点击【确定】


第5步

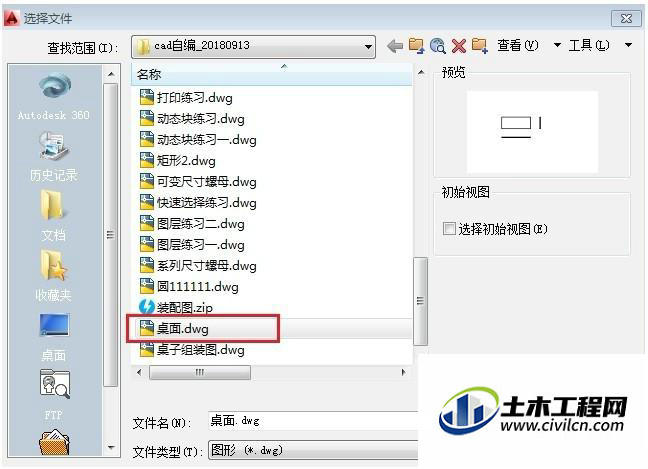

点击【确定】后,桌面图形CAD文件就生成了,点击【文件】菜单,选择【打开】,选择文件“桌面.dwg”,然后点击“打开”。


第6步

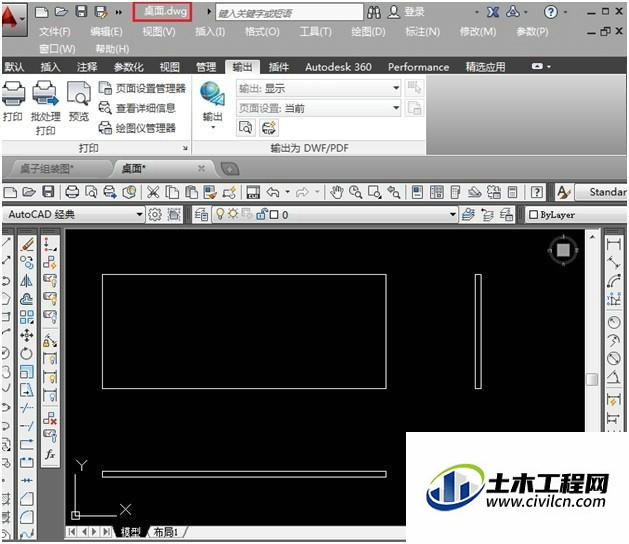

打开后,“桌面.dwg”文件就打开了,如下图所示:


第7步

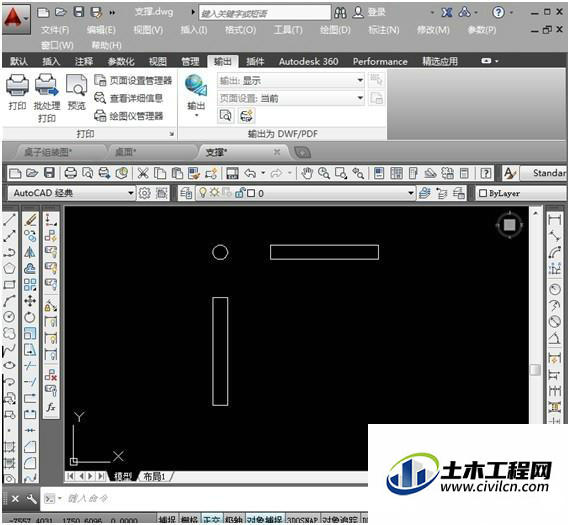

同样的方法拆画“支撑”的零件图如下:


温馨提示:

以上就是关于“CAD如何从装配图快速的拆画零件图?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
