CAD制图中经常需要画虚线，但有的时候画的虚线常常过密，看起来像实线，必须放大很多倍后才能看出来是虚线，所以CAD画的虚线过密怎么办呢？实际就是线距没有调整好，下面就来告诉大家调整方法。
方法/步骤
第1步

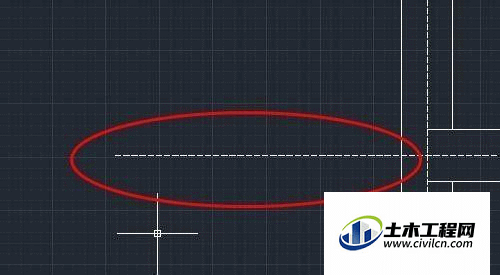

如图的虚线，需要放大很多倍才能看出来，不符合绘图的需要，这里是全局比例因子需要调整。
第2步

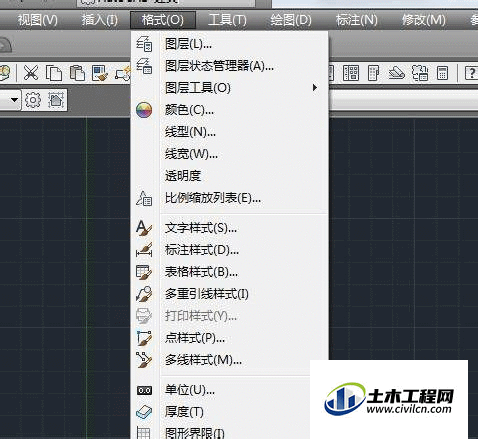

点击菜单栏里的“格式”
第3步

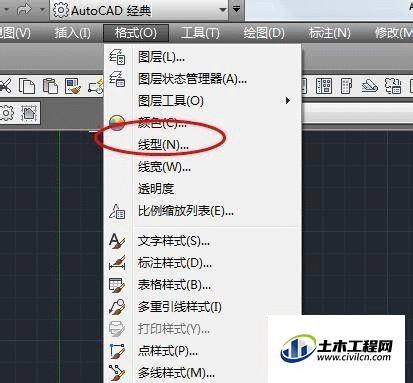

下拉菜单栏里有“线型”的选项，线型即是调整直线的类型。
第4步

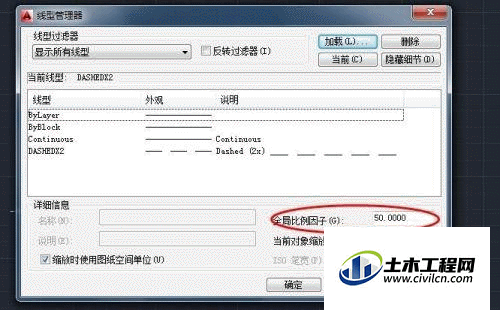

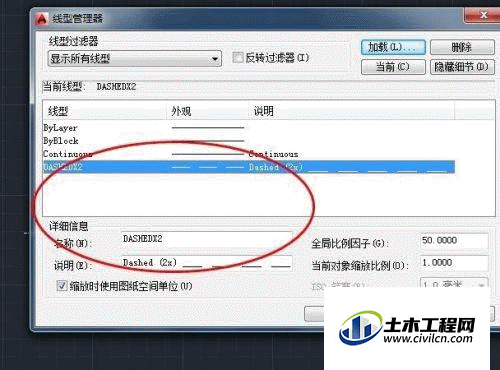

点击“线型”，出现如下界面，选择虚线旁边的“全局比例因子”，改为50到100之间就可以。
第5步

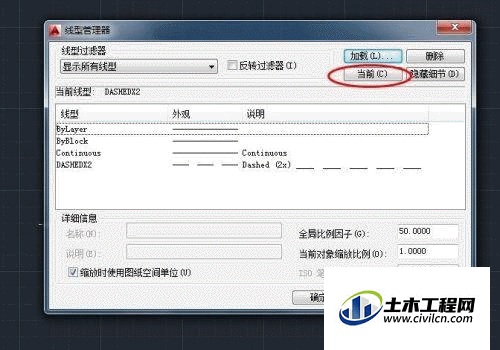

完成后记得点击“当前”，将设置保存为当前使用状态。
第6步

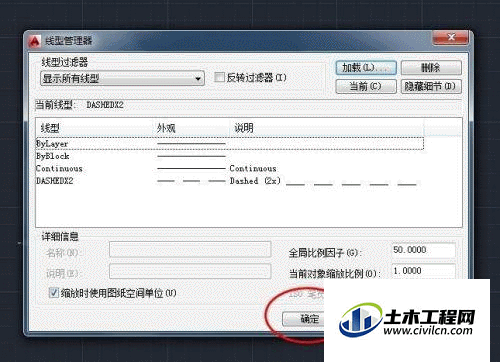

最后点击确认，操作完成，看绘图界面是否符合要求，如果虚线还密，就继续调整比例因子即可。
