CAD立面图是为了展示某个空间的某个面的装饰效果，显示顶面、墙面、底面材料和家具的布置，那么CAD卫生间立面图里要有哪些标注呢？很多小白不知道，那么本次的教程来为大家解答。
方法/步骤

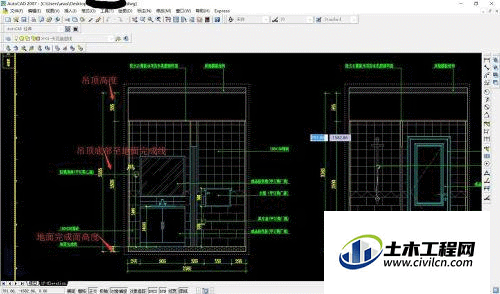

第1步
标注垂直立面的外部总高度，包括吊顶高度、吊顶底部至地面完成面高度、以及地面完成面高度，属于外尺寸。
第2步
标注水平面上家具与墙体的距离、家具与家具的距离、墙体与墙体的距离、水平轴线总长度，属于外尺寸。

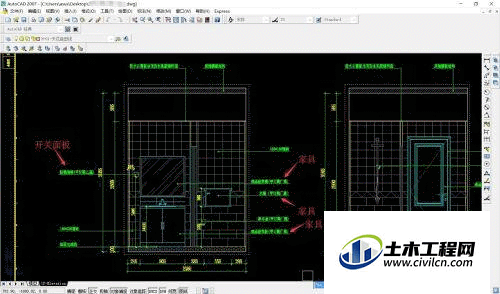

第3步
标注家具的品类及甲/乙方订购，开关面部等。

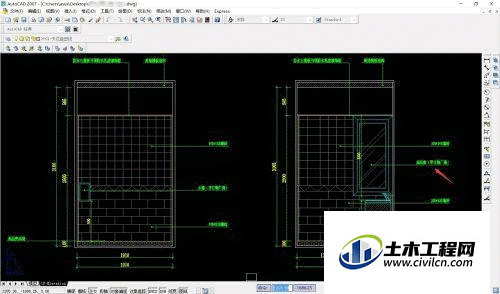

第4步
标注墙面材料、材料规格。

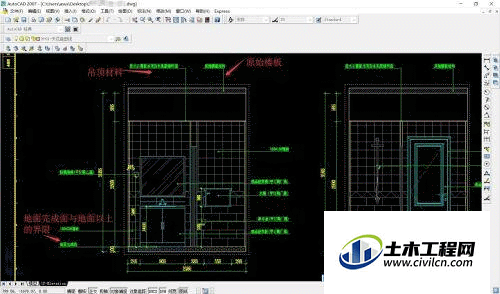

第5步
标注吊顶材料，及原始结构楼板和地面完成面。
第6步
家具、开关、插座等的定位：其与墙面的垂直相对尺寸，开关和插座则是标明水平、垂直两个方向的相对尺寸，属于内尺寸。

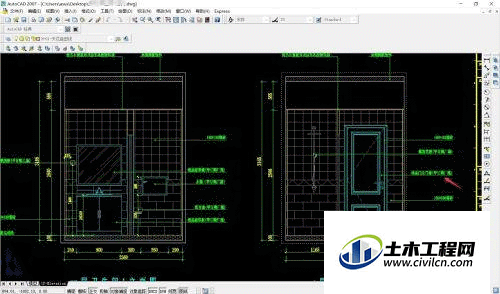

第7步
标注立面的门窗样式，及标注甲/乙方订购。
温馨提示：
以上就是关于“CAD立面图里标注”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
