在CAD进行电路工程图的绘制时，我们除了需要设计电路的走向，还需要添加上一些装置的图形，那么CAD怎么画引出电缆监测线的套管？很多新手不是很了解，那么你可以参考下面的教程。
方法/步骤
第1步

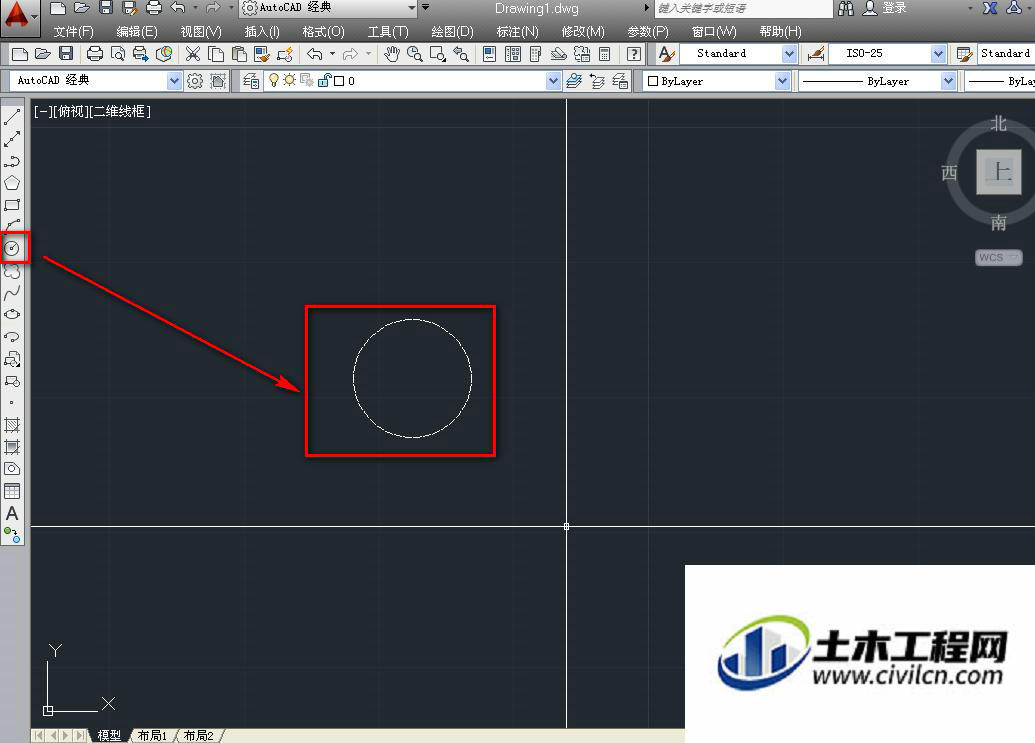

打开cad，使用圆工具，在作图区绘制一个圆，如下图。
第2步
使用直线工具，绘制一条水平直线经过圆心，如下图。
第3步
再次使用直线工具绘制一条经过圆心的竖直线段，如下图。
第4步

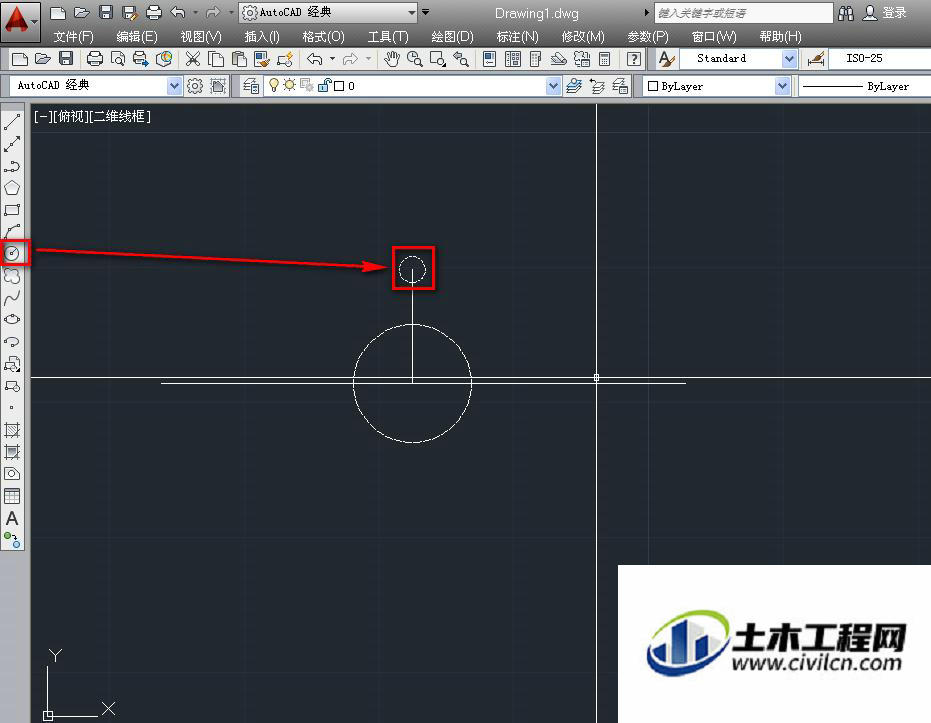

以竖线的上端点为圆心使用圆工具绘制一个小圆，如下图。
第5步

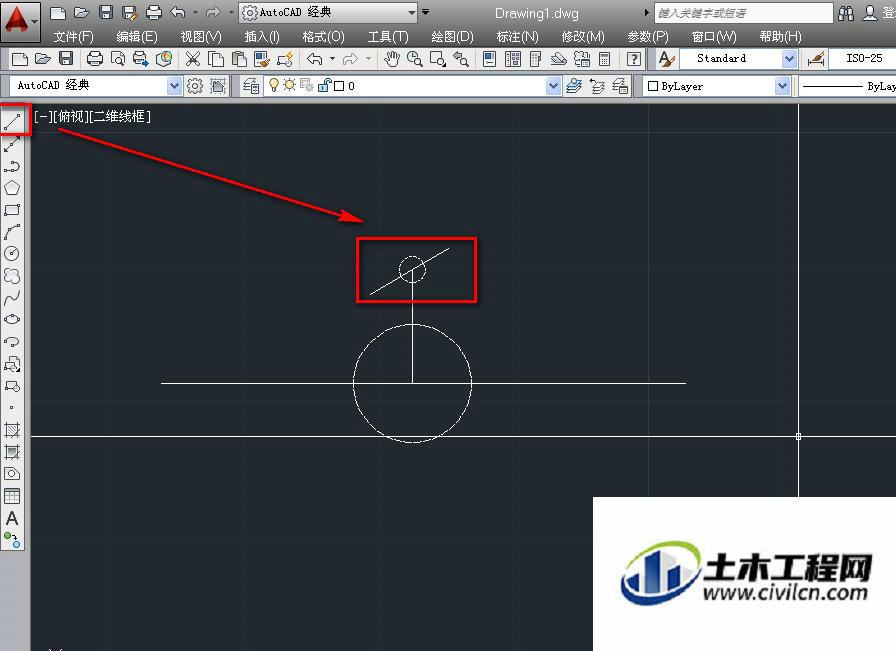

使用直线工具，关闭正交，绘制一条经过小圆圆心的直线，如下图。
第6步

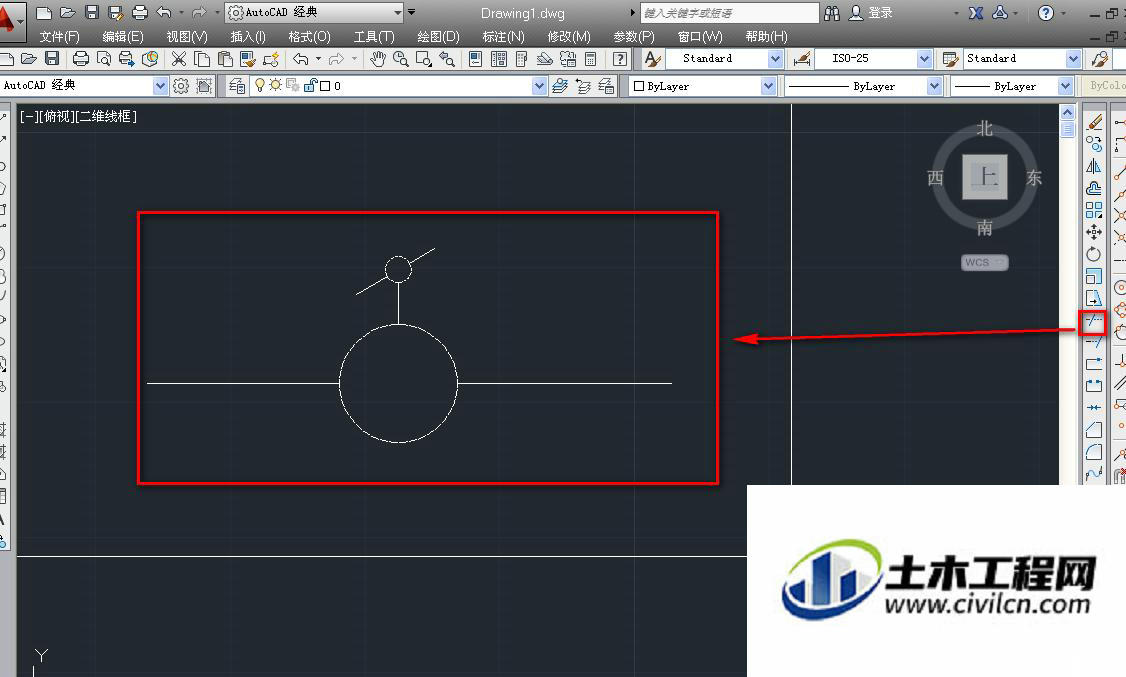

使用修剪工具，将两个圆中的线段修剪掉就得到了我们需要的图示，，如下图。
