你知道如何使用CAD如何绘制天圆地方的图形？很多新手都不知道应该如何操作，这主要使用到的就是多边形命令，可以说是比较基础的操作，下面就来给大家示范一下图纸的绘制方法。
方法/步骤
第1步

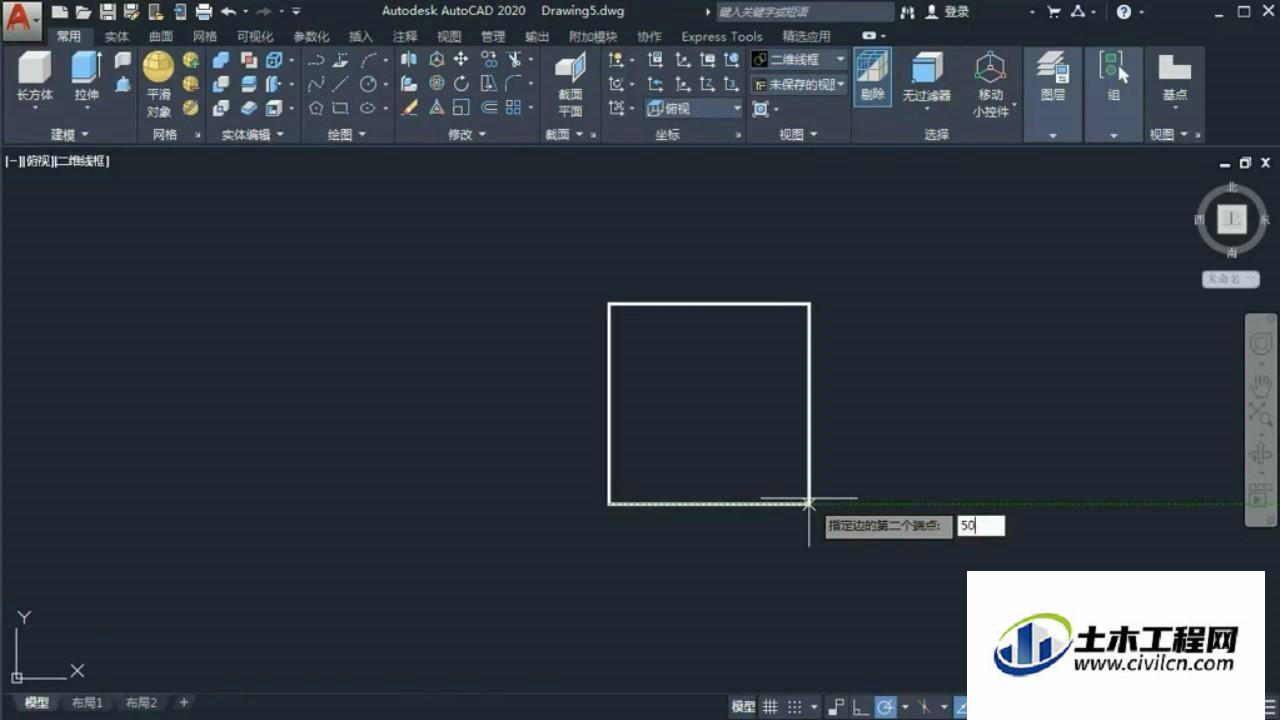

首先利用多边形命令“pol”绘制一个边长为“50”的正方形，然后在正方形中心绘制一个“半径为12.5”的圆。
第2步

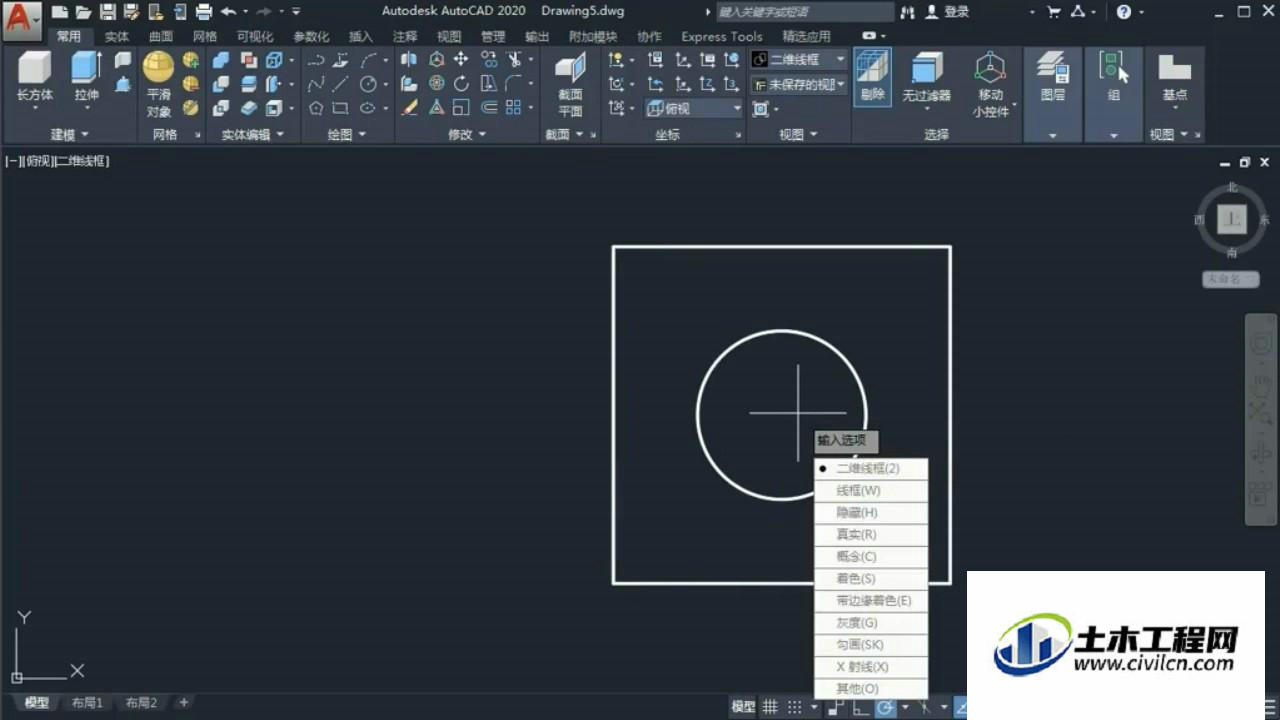

接着输入“vs+空格”切换到“真实”的状态，按住快捷键“shift+鼠标滚轮”切换到空间显示。
第3步

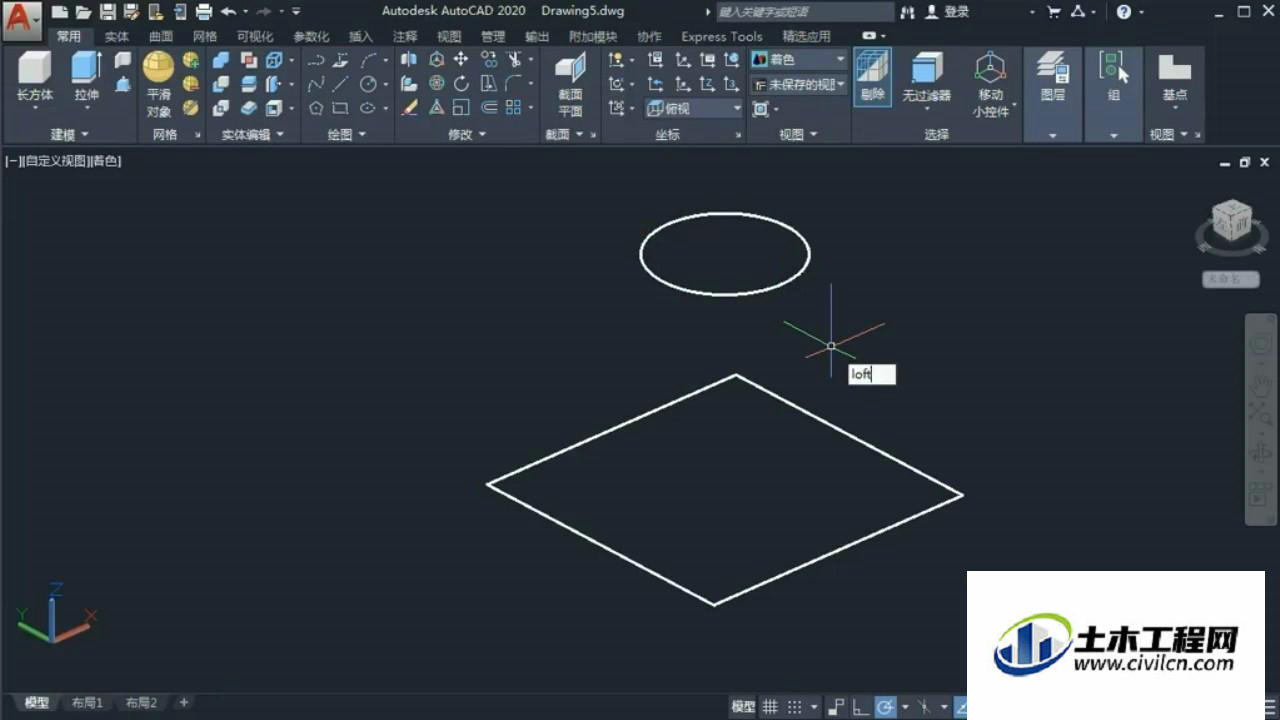

选中圆，把鼠标向上箭头拉，输入“40的高度”，点击“回车”，然后输入“loft”选择“方圆”命令，框选两个对象，回车，选择“仅横截面”就完成啦。
温馨提示：
以上就是关于“CAD怎么绘制天圆地方的图形？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
