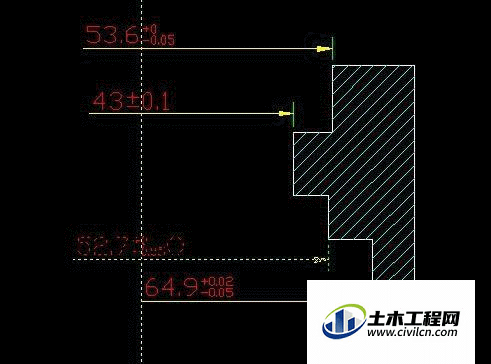

在CAD中，不同行业有不同的标注标准，如图的这种标注在手表行业内用得比较多，初步理解起来不像其它标注那么直接，但习惯一下就很好理解了，所以CAD半边尺寸标注怎么对齐呢？下面来给大家详细解答。
方法/步骤
第1步

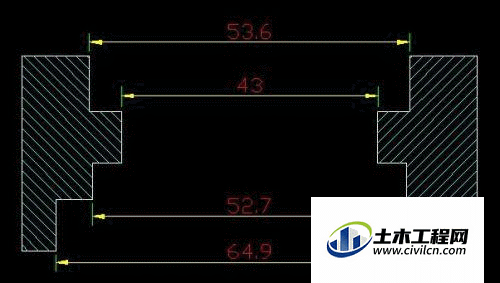

这种标注主要是因为图形是对称的，所以只画一边，但在标注的时候还是要做一下镜像如图
第2步

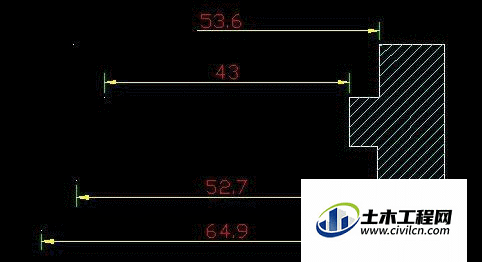

标注完之后可以删掉刚镜像的部分；千万别先急着表公差，先要做的是将其中任意一个标注做如图修改，其它的用格式刷刷一下就好
第3步

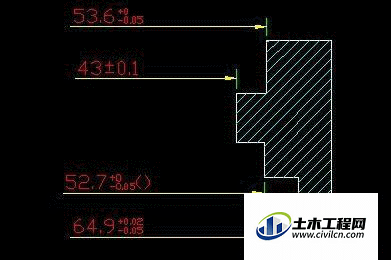

这时再标注好公差，标注完发现尺寸不能对齐
第4步

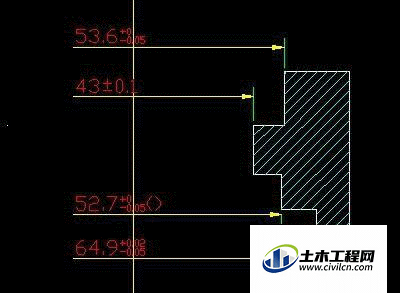

重要的一步来了，如图画一条直线，用拉伸命令S，反选直线和一个标注（不要想一下全选），拖住标注的端点放在与直线的交点处就好了
第5步

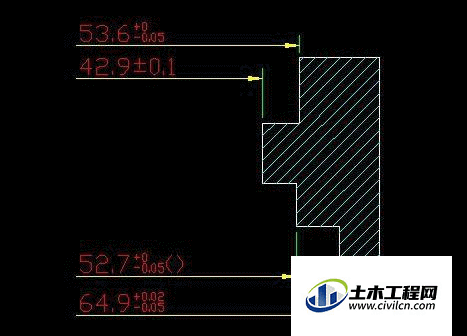

所有标注都如此操作一番，就都对齐了，最后调整美观一点就好了
温馨提示：
以上就是关于“CAD半边尺寸标注如何对齐？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
