CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多时候我们会因为工作的需要，将CAD的文件转换为arcgis的面状要素所能使用的文件，毕竟不同的软件，对于文件的格式要求是不同的，所以今天为大家带来一个非常简单的方法，还能够实现批量转换哦！

方法/步骤

第1步

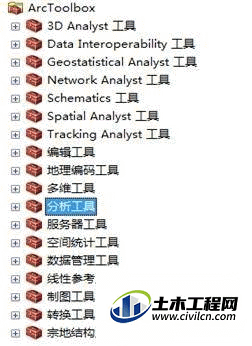

首先将CAD批量转为shp，利用arcgis中的arctoolbox，转换工具-------转为shapefile----------批量

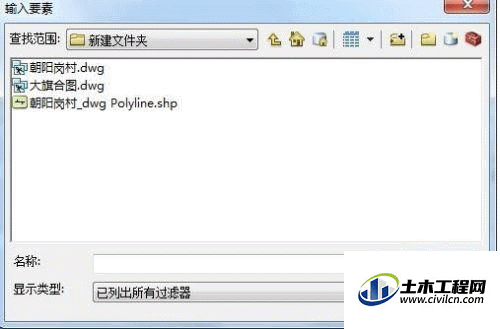

注意：输入要素时一定要双击这个dwg文件



第2步

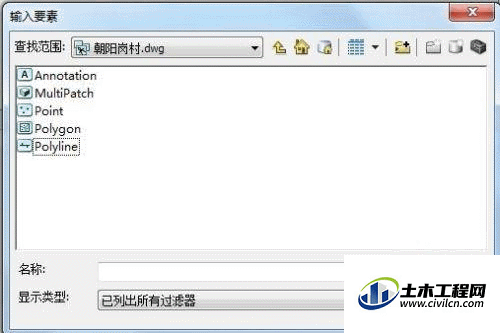

将annotation和polyline添加进去。

点击右下角环境。

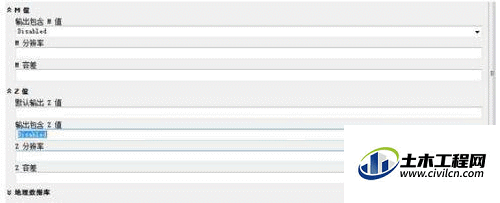

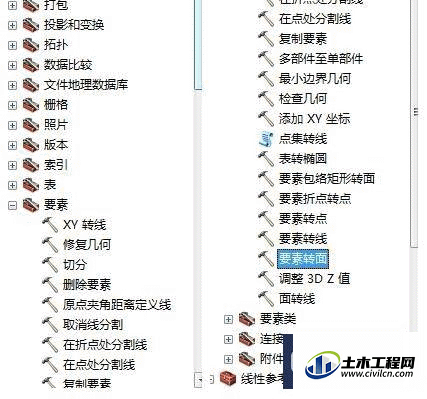

将m值和z值设为Disabled，然后确定。此时将得到一个点图层和一个线图层，利用数据管理工具-------要素-------要素转面，将线图层转为面图层。




第3步

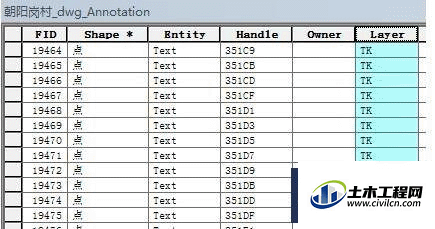

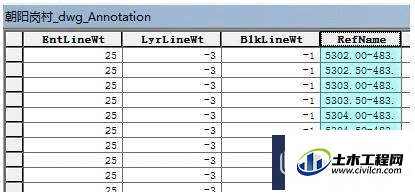

Layer代表原来cad所在图层，

Refname代表属性。通过这两项筛选有用的要素，删除无用的要素。

然后进行空间挂接。分析工具------叠加分析-------空间连接。





第4步

目标要素选择面图层，连接要素选择点图层，点击右下角环境。

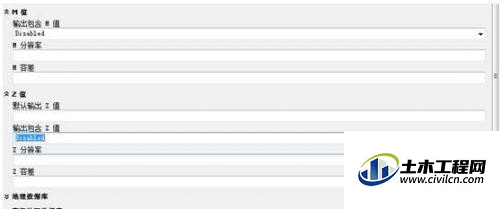

将m值和z值设为Disabled，然后确定。

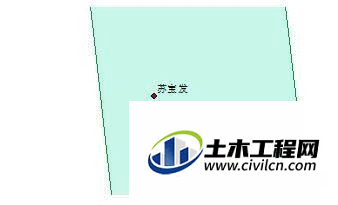

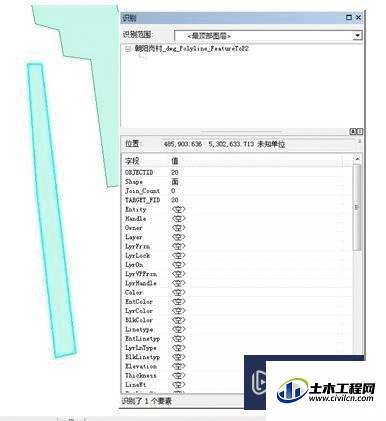

如果发现某一块地没有属性，则说明点图层没有在面图层上。如下，

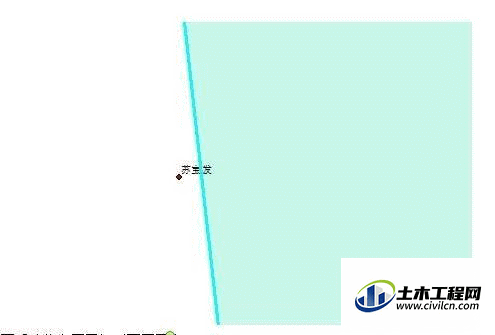

需要手动将点图层挪到面图层内。





温馨提示：

以上就是关于“将CAD的文件转换为arcgis的面状要素shp文件”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
