本次来讲解CAD如何使用圆形阵列功能，CAD中阵列功能的适用对象，是同一模块单元的均匀分布，这种功能在实际绘图中的实例就是凹孔在零件上均匀分布，不需要一个个的画出来，画出一个之后，利用阵列功能，就可以得到其它的模块。
方法/步骤
第1步

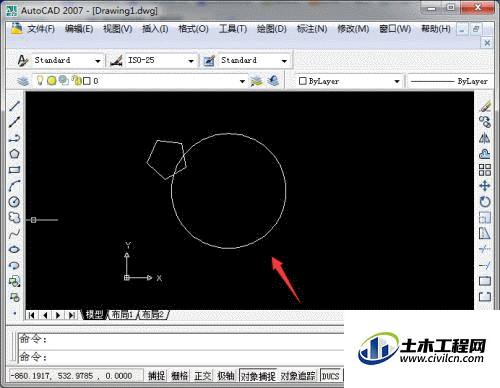

在如下的CAD草图中，我们要实现五边形在圆上的阵列分布，阵列的对象就是五边形，阵列的中心就是圆。
第2步

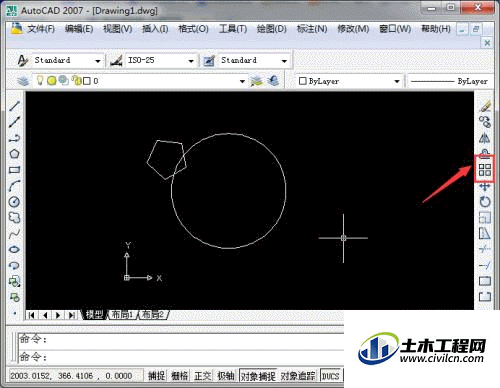

在CAD软件主界面的右侧，有一个四个方块组成的图标，这就是阵列功能选项，点击阵列功能选项开始操作。
第3步

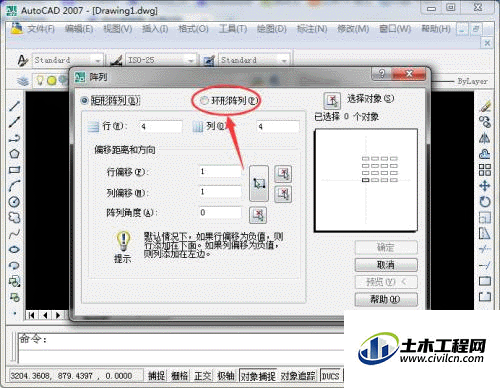

阵列的类型分为两种，方形或者是圆形阵列，小编今天说的是圆形阵列，至于方形阵列，小编会在后续的经验中介绍，敬请关注。
第4步

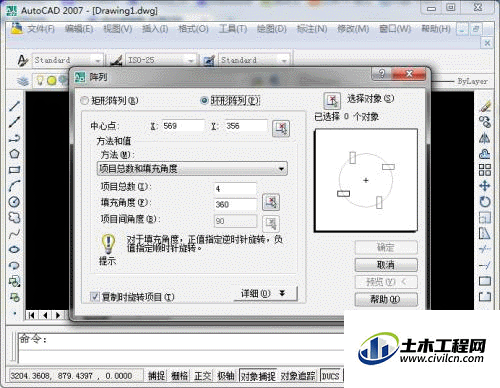

我们首先来选择阵列的参数，具体就是项目的总数和填充角度，然后选择中心点，通过对象扑捉功能找到圆心。
第5步

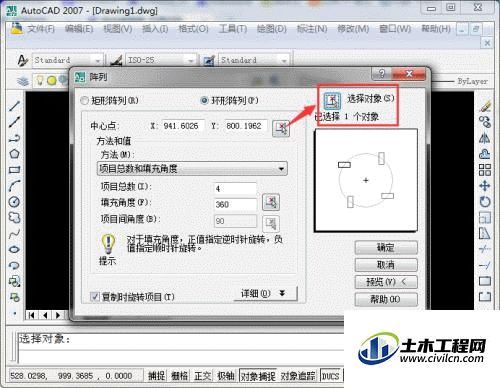

接下来，还需要设置最后一个参数，也是最重要的，那就是阵列对象，点击选择五边形就可以了，这样关于阵列的选项设置就完成了。
第6步

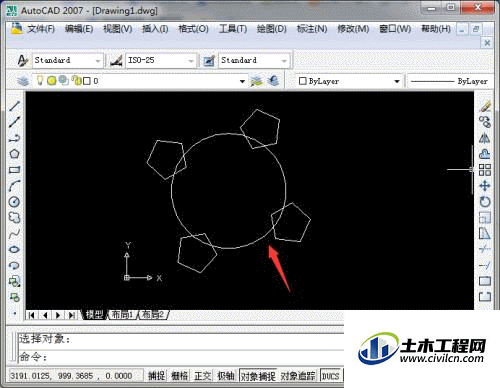

下图就是圆形阵列功能使用之后的效果，可以节约大家的绘图时间，另外有艺术细胞的同学，也可以借助这个功能进行一些艺术方面的设计。
温馨提示：
以上就是关于“CAD中圆形阵列功能如何使用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
