相信有很多小伙伴在使用CAD的时候会遇到很多还未尝试画过的，比如CAD画图圆角怎么画？那么今天本文内容主要以CAD2004版本为例，给大家演示CAD画圆角的方法，希望本文对大家有帮助，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

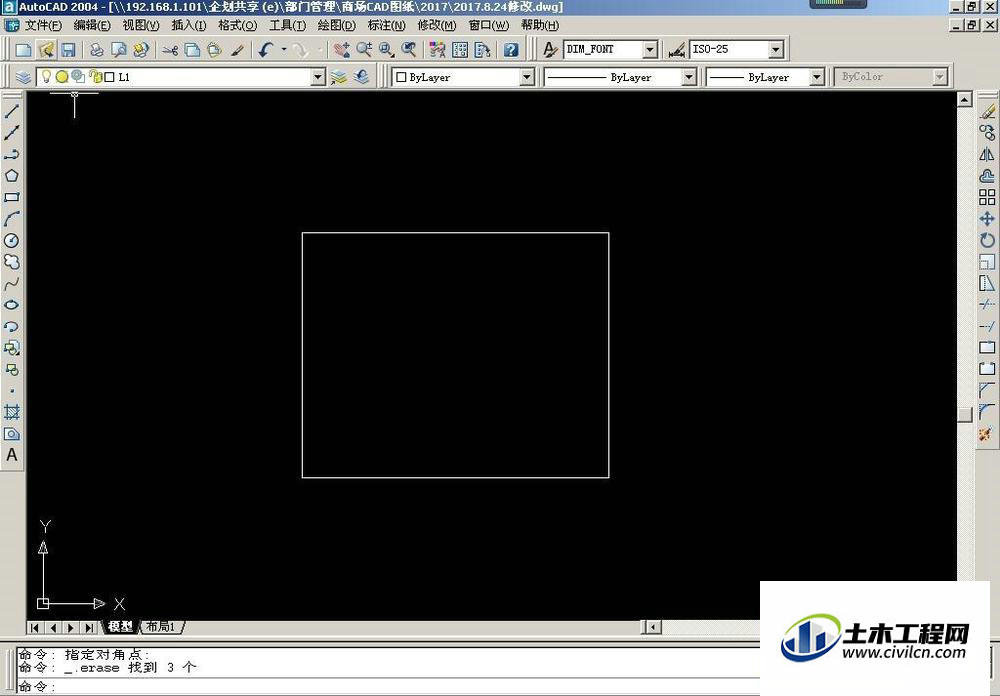

以下图矩形为例
第2步

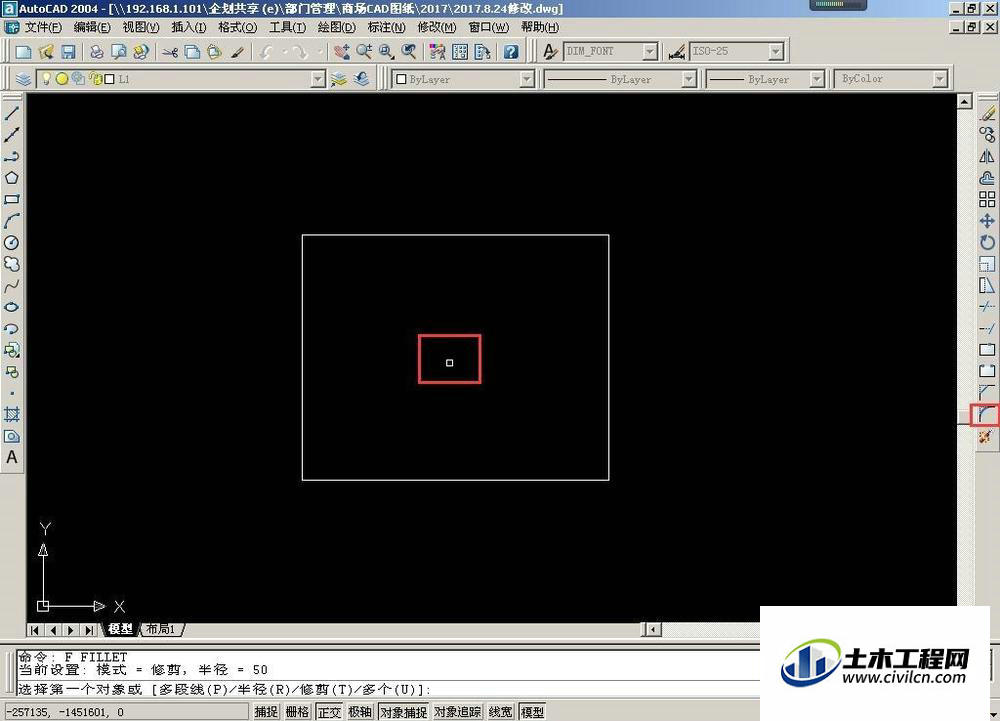

输入命令 f+空格键，鼠标变成一个小方格（或软件右侧工具栏圆角工具）
第3步

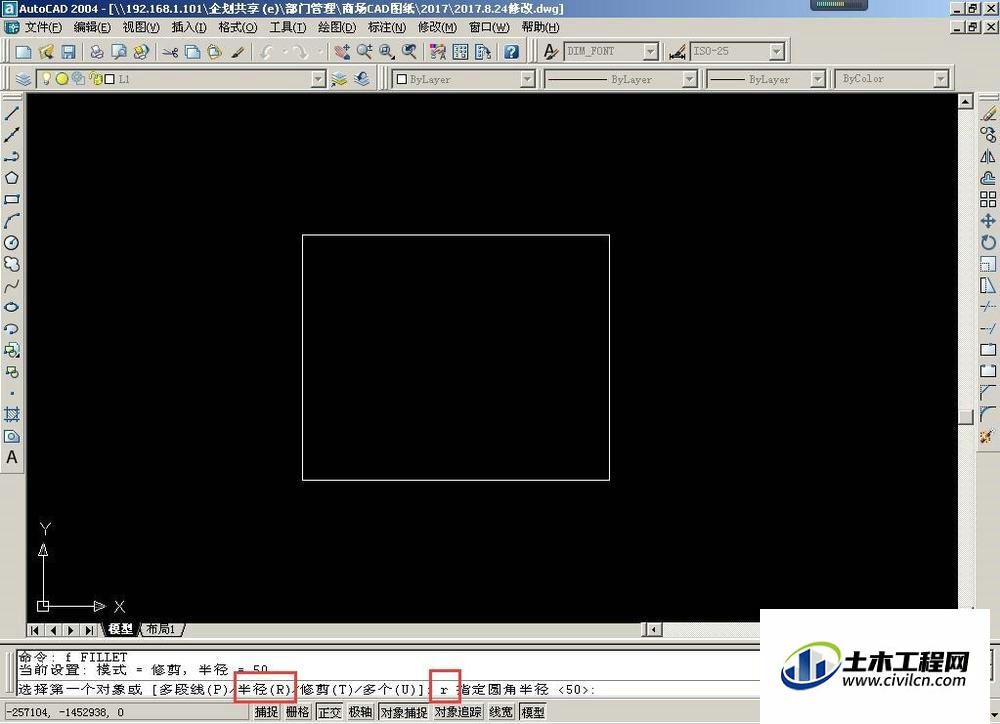

根据命令提示，输入命令r+空格（半径数值）
第4步

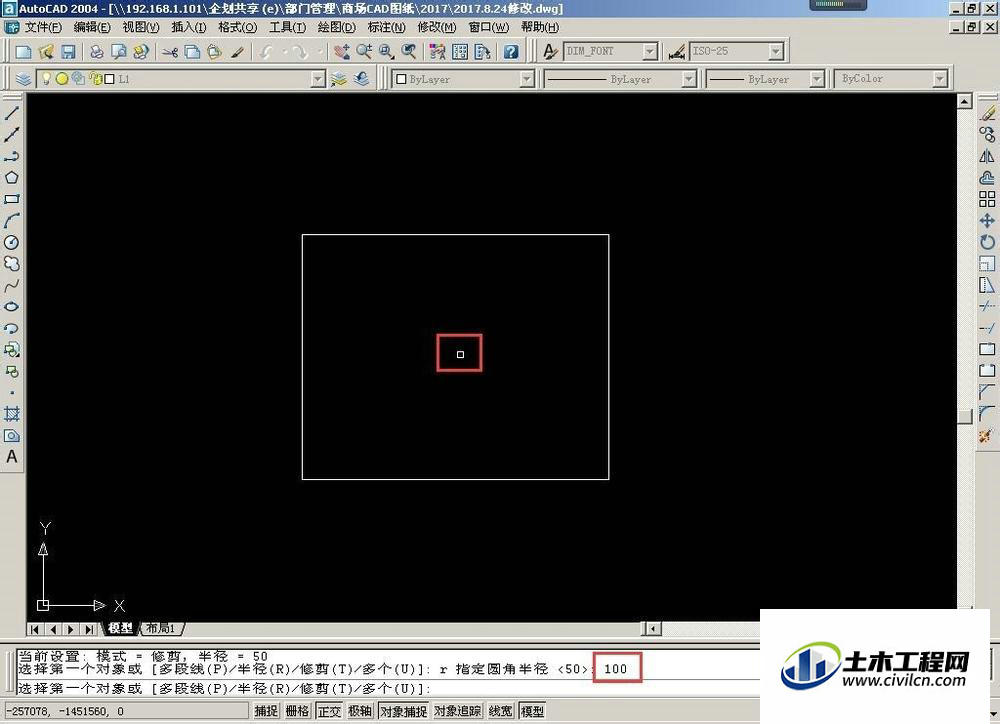

数值输100，然后按enter 键，鼠标又变成小方块
第5步

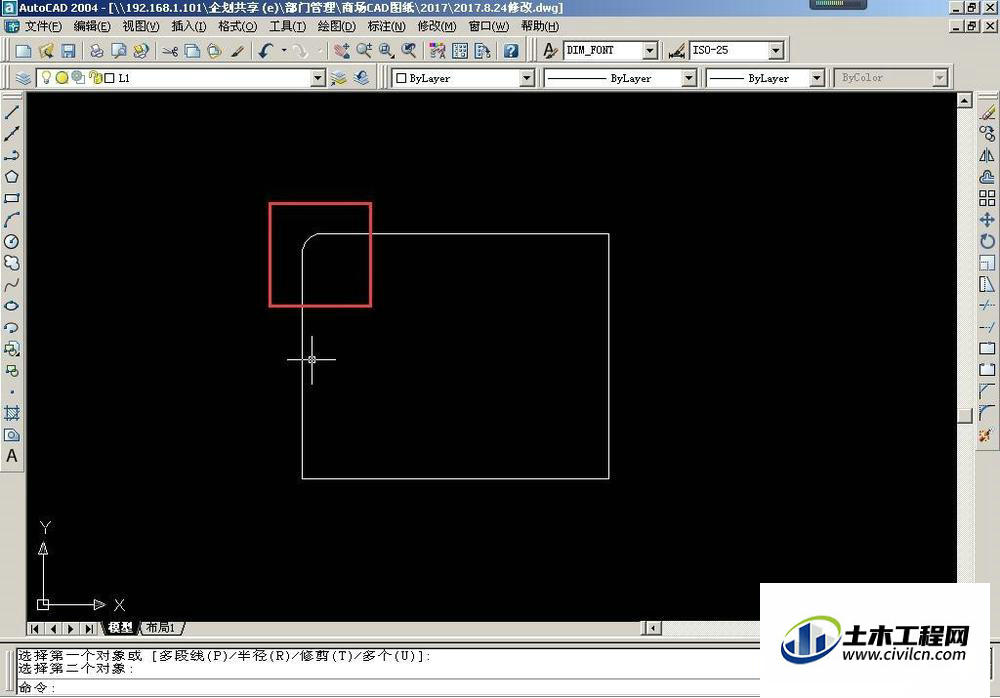

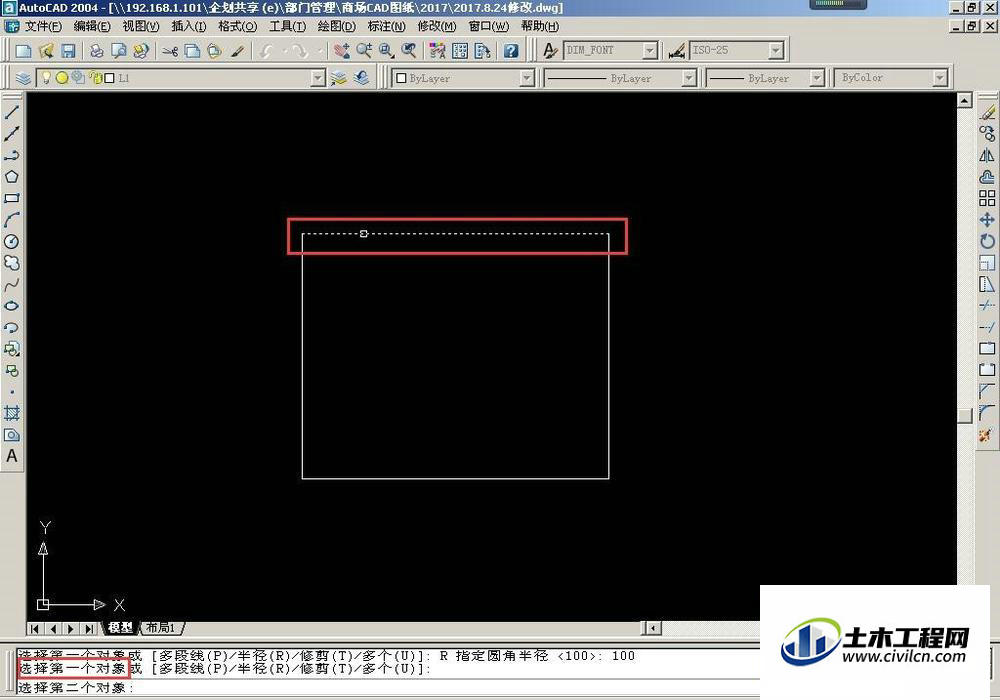

根据命令提示，选择第一个对象（第一条线），鼠标点击第一条线，会变成虚线，再根据提示点击第二条线，第一个圆角就会出来了
第6步

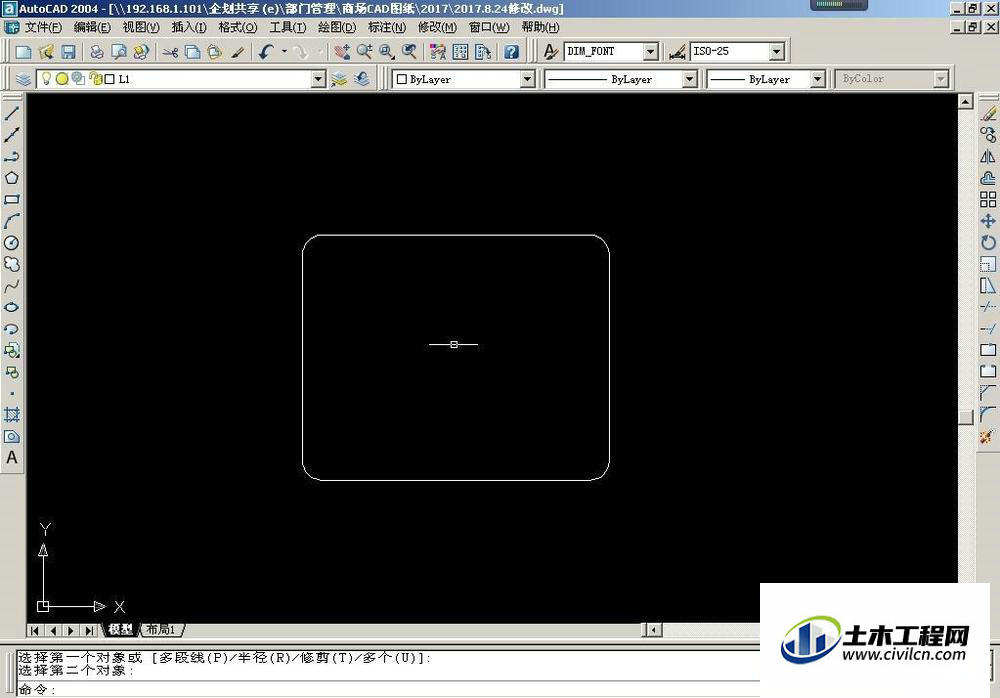

如果你想把剩下的三个角也变成圆角，不用再麻烦重复以上操作，接着按一下空格键（重复以上命令），鼠标又会变成小方块，分别选择第一个对象和第二个对象，就会变成圆角，按此操作，把剩下的两个角也变成圆角
温馨提示：
以上就是关于“CAD画图圆角如何画？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
