CAD是比较常用的平面图纸设计软件，大部分产品图纸出图我们都会使用CAD2d格式，但是也有很多产品图是不规则的。很多时候我们会利用绘制小雨滴，来进行加工成一个图案。软件中有两个方法可以快速的绘制小雨滴，那么今天就来分享一下利用CAD画小雨滴的方法。
第1步

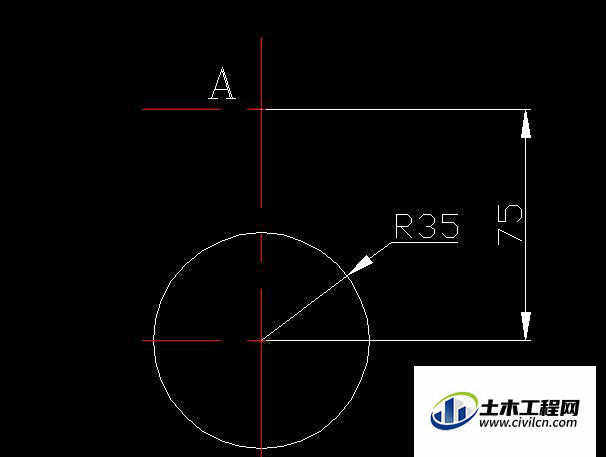

1、圆（c）——圆心任意——半径为r352、偏移（o）——对象为y中心线——距离为753、偏移线与x中心线交点为a
第2步

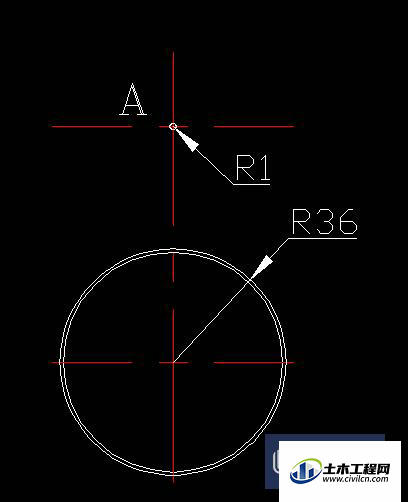

1、圆（c）——圆心为a点——半径为r12、偏移（o）——对象为圆r35——距离为1
第3步

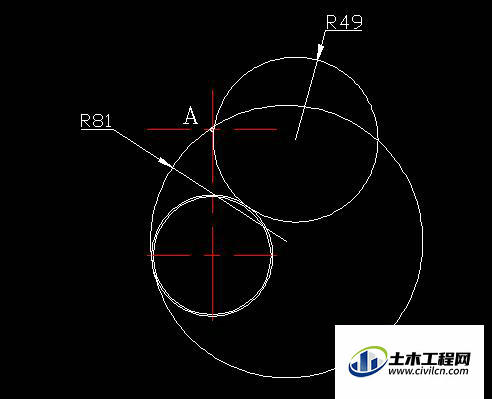

1、圆（相切，相切，半径）——相切的圆分别为r1圆和r36圆——半径分别为r49和r81注意：1、示例中r50圆为外切圆，所以这里我们画辅助圆的半径为50-1=49 2、示例中r80圆为内切圆，所以这里我们画辅助圆的半径为80+1=81
第4步

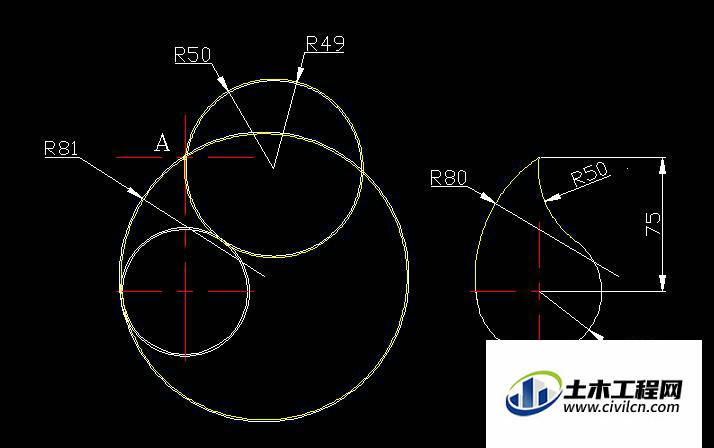

1、偏移（0）——对象为r49圆和r81圆——距离为12、注意方向。r49圆向外，r81圆向内。分别再次画出r50圆和r80圆3、裁剪
方法/步骤2
第1步

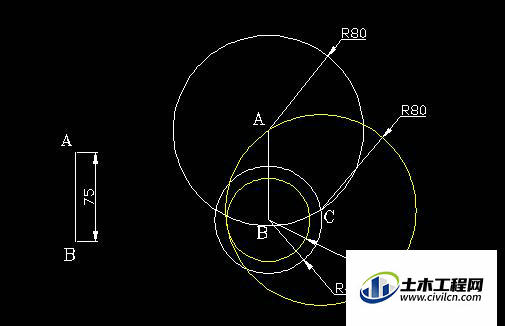

1、直线（l）——长度75——画垂直线ab2、圆（c）——圆心为a点——半径为r803、圆（c）——圆心为b点——半径为r45/r354、圆r80和圆r45有两个交点5、圆（c）——圆心为右侧交点c——半径为r80注意：1、圆心为c的r80圆必过点a且与r35圆内 2、切过a点且与r35圆内切所以辅助圆半径为80-35=45
第2步

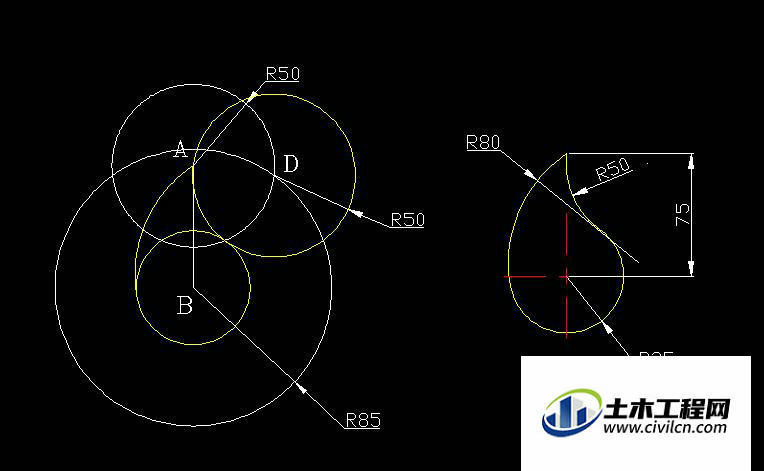

1、圆（c）——圆心分别为ab两点——半径分别为r50/r852、圆r50和圆r85有两个交点3、圆（c）——圆心为右侧交点d——半径为r504、裁剪注意：1、圆心为d的r50圆必过点a且与r35圆外切 2、过a点且与r35圆外切所以辅助圆半径为50+35=85
温馨提示：
以上就是关于“CAD中小雨滴的2种画法”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
