CAD是比较常用的平面图纸设计软件，大部分产品图纸出图我们都会使用CAD2d格式，但是也有很多产品图是不规则的。一些图纸画好之后，我们会做一个图案填充，这样可以让我们传递的信息更精准，可是CAD如何取消掉填充图案？其实非常的简单，本次的教程来告诉大家。
方法/步骤
第1步

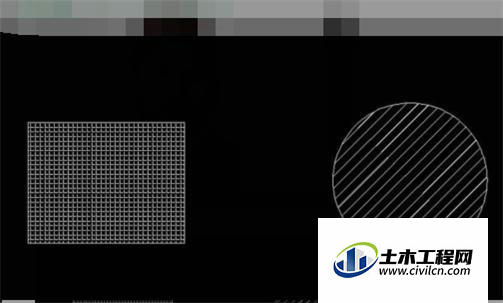

首先在电脑上打开CAD软件，图中就是需要取消填充的示例。
第2步

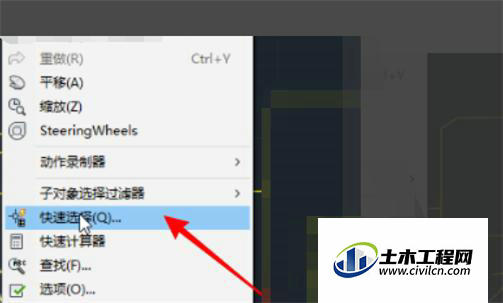

右击鼠标，弹出菜单栏，选择快速选择。
第3步

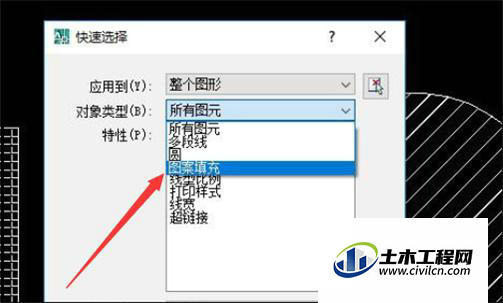

弹出快速选择对话框，选择对象类型为填充图案。
第4步

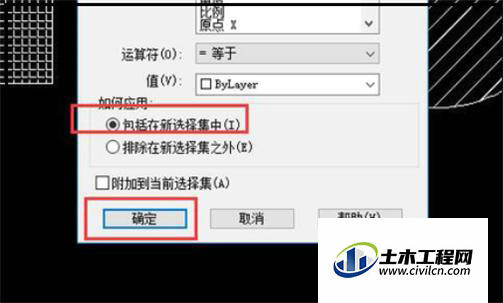

找到包括在新选择集中的选项，点击前面进行勾选，最后单击确定。
第5步

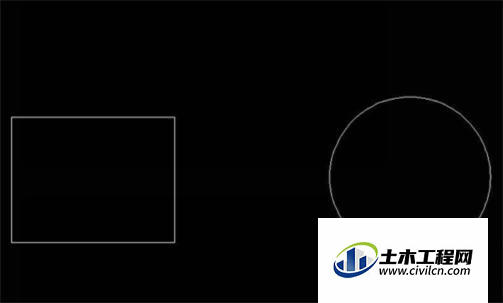

最后单击Delete，则可删除填充图案，效果如下。
第6步
总结：1、首先在电脑上打开CAD软件，图中就是需要取消填充的示例。2、右击鼠标，弹出菜单栏，选择快速选择。3、弹出快速选择对话框，选择对象类型为填充图案。4、找到包括在新选择集中的选项，点击前面进行勾选，最后单击确定。5、最后单击Delete，则可删除填充图案，效果如下。
