CAD是一款常用的工程图纸设计软件，在使用该软件的时候，不仅能够绘制平面图、剖面图等图纸，而且还可以绘制三维视图。在一些工程图纸中，我们需要画出剖面图，但是CAD怎么设计图纸剖面线？不清楚操作的小伙伴们，快来参考下面教程的操作方法吧！
方法/步骤
第1步

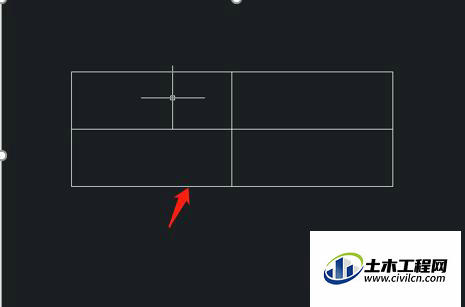

打开CAD软件，如图，我们任意画几个封闭的线框
第2步

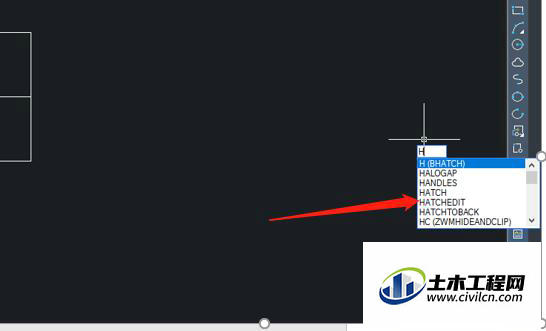

在命令栏输入H命令，剖面线填充命令
第3步

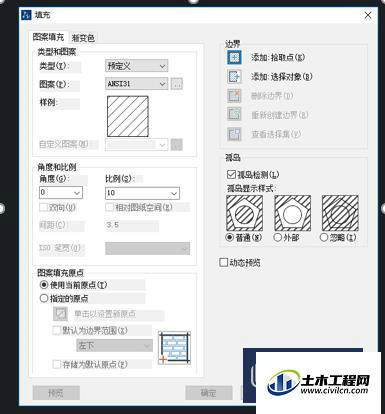

弹出进入剖面线对话框，选择斜杠如图
第4步

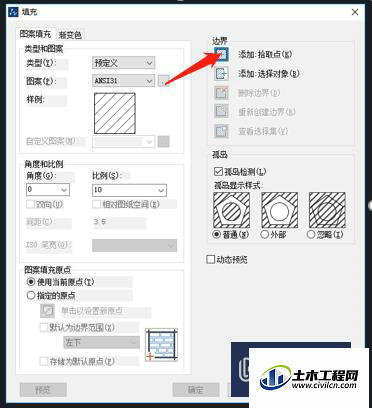

选择选取点命令，为选取封闭区域任何一个点
第5步

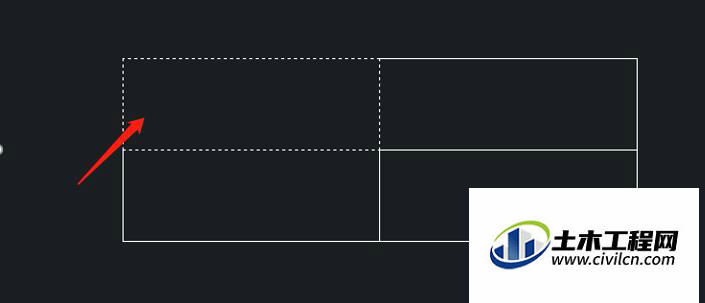

如图选中CAD线框区域
第6步

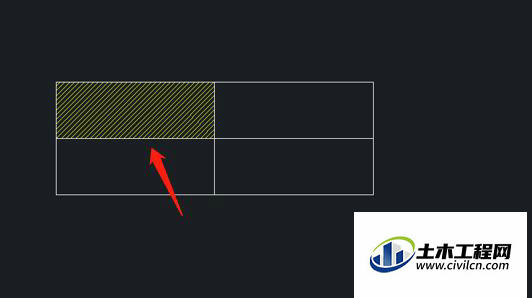

敲击空格或者回车，我们实现填充功能，如图：
温馨提示：
以上就是关于“CAD2016如何设计图纸剖面线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
