CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时候在CAD设计的图形不会那么规则，所以怎样计算他的周长是个难题，很多小伙伴都不是很了解CAD用pe命令怎么计算不规则图形周长，那么下边教大家一种简单的方法。
方法/步骤
第1步

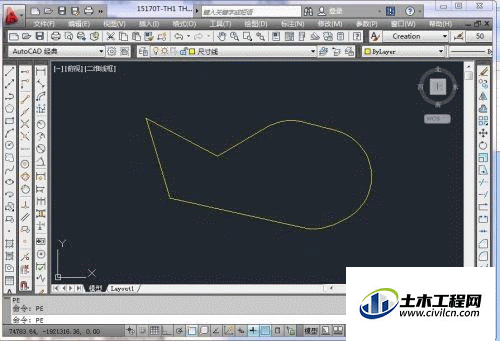

首先打开一个不规则的图形作为示例
第2步

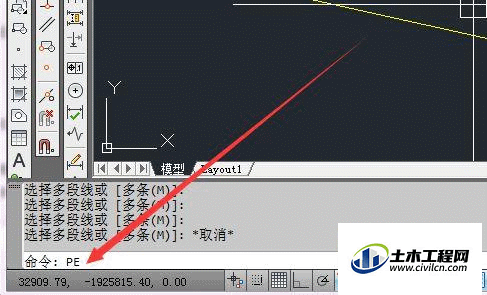

输入PE命令，按回车或空格确认
第3步

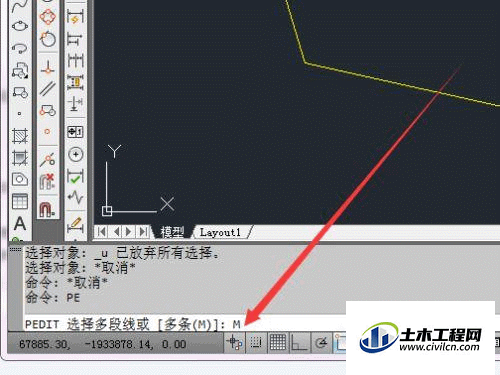

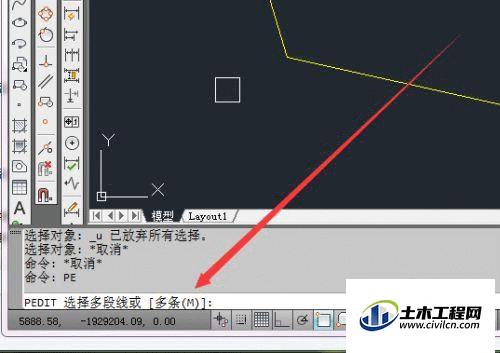

按照提示，输入M命令，确认
第4步

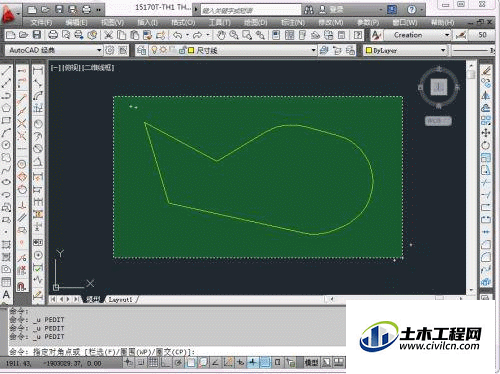

在图形区域选择图形，确认
第5步

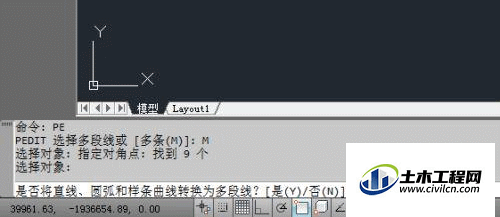

命令栏会显示是否将...合并成多段线，默认的是Y,即YES，直接确认
第6步

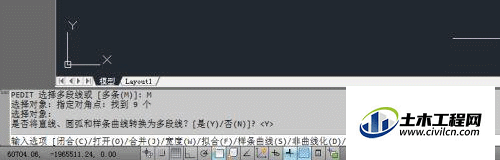

输入合并命令 “J”，然后确认，注意命令栏，出现多段线已增加X条线段，该命令就结束了
第7步

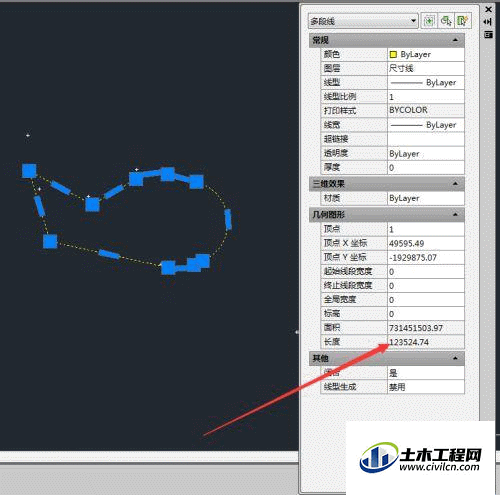

选择图形并打开特性工具栏，可以看到长度就出来了，单位是mm
温馨提示：
以上就是关于“CAD中利用pe命令计算不规则图形周长的方法”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
