CAD中任意角度的直线作垂线，主要都是通过构造线 xl 来完成的，但很多小伙伴对此都不是很了解，那么下面就给大家分享一下，CAD中作出任意直线垂线的方法，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

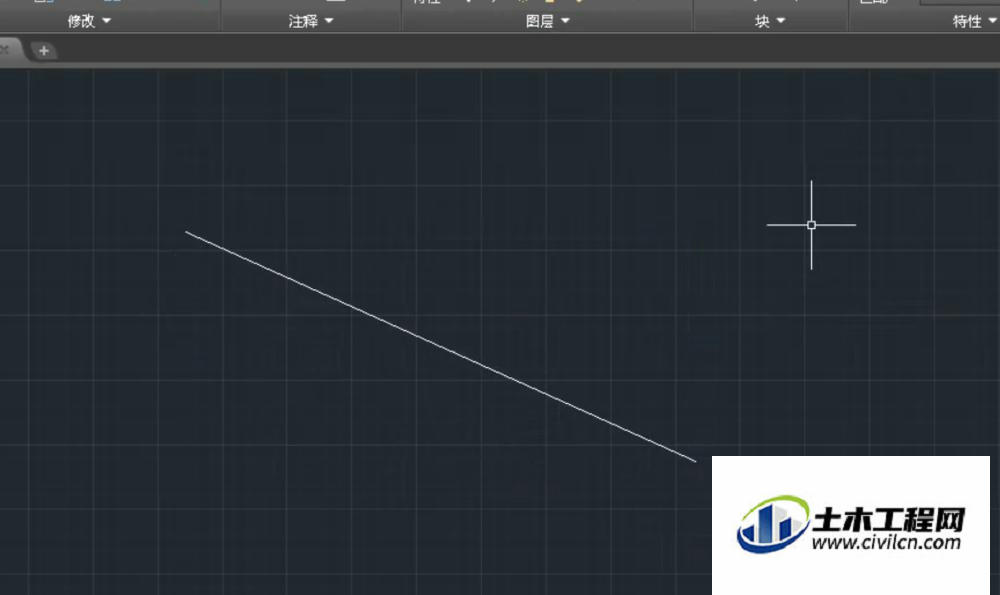

在CAD中随便画一条线，任意角度。
第2步

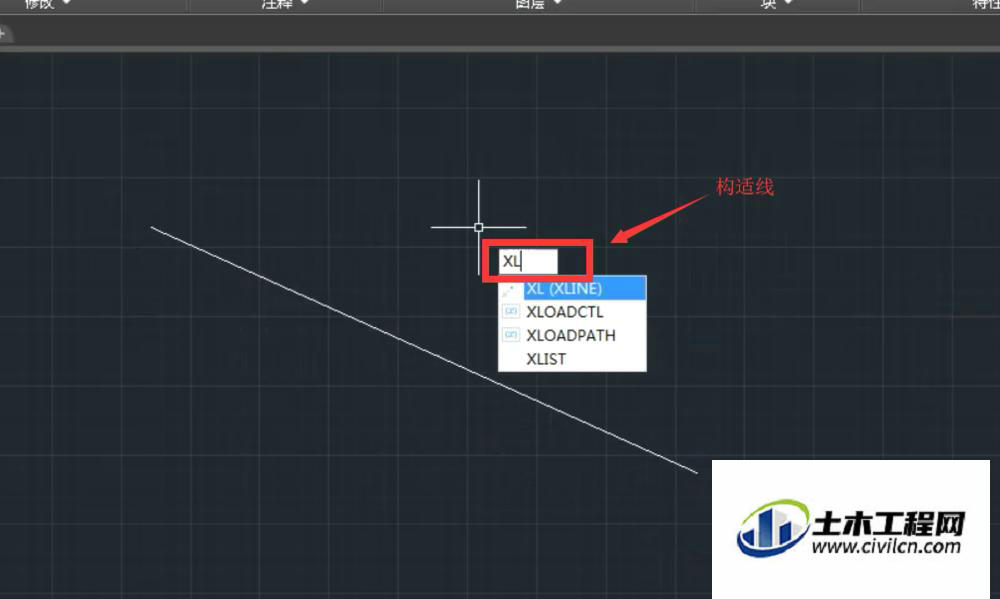

对其作一条垂线，输入“xl”，并回车。也就是构造线指令。
第3步

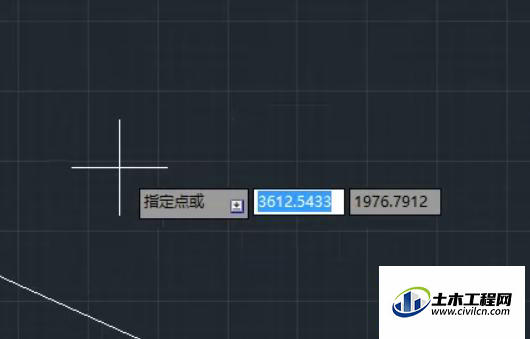

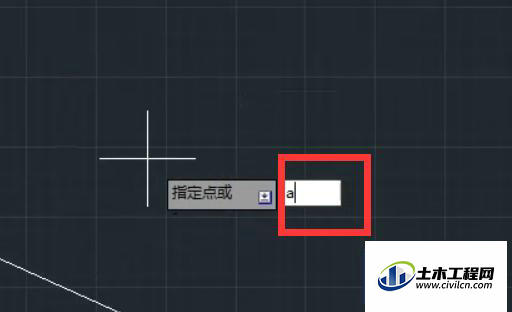

此时在指定点时，输入“a”，并回车。
第4步

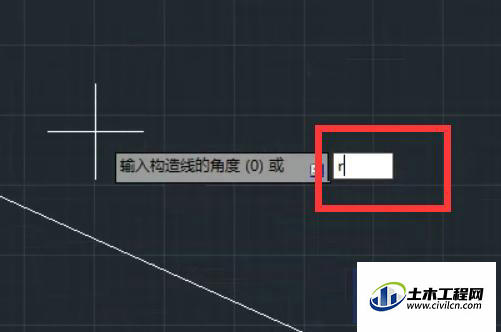

之后输入“r”，并回车确认。
第5步

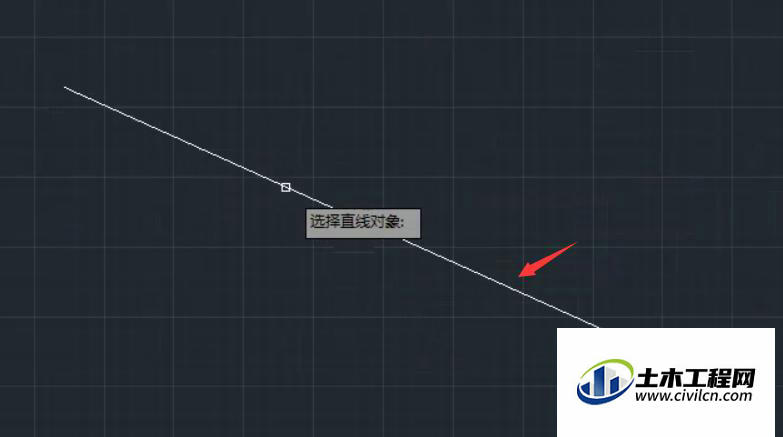

此时就要对对象进行选取，点击初始的线条即可。
第6步

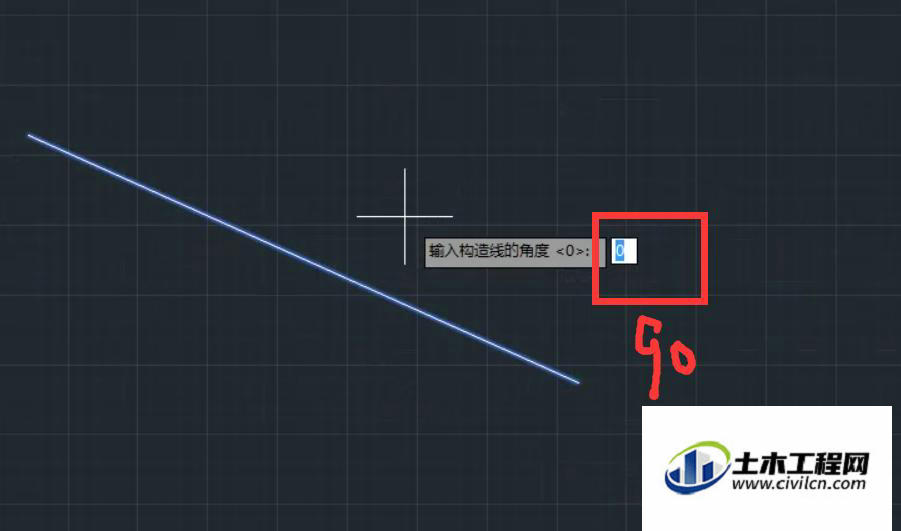

输入角度为90，点击回车。
第7步

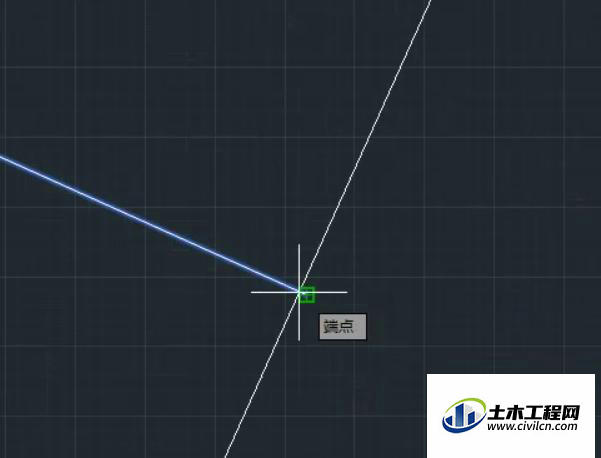

则会出现与之相垂直的构造线，确定位置即可。
温馨提示：
以上就是关于“在CAD中怎么作出任意直线的垂线？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
