CAD是一款常用的工程图纸设计软件，在使用该软件的时候，不仅能够绘制平面图、剖面图等图纸，而且还可以绘制三维视图。但有时候我们画了三维也需要有二维的图纸，所以CAD三维图怎么转平面图？这看起来非常的复杂，但是软件中有快捷的功能帮助我们轻松做到，下面来告诉大家如何使用这个功能。
方法/步骤
第1步

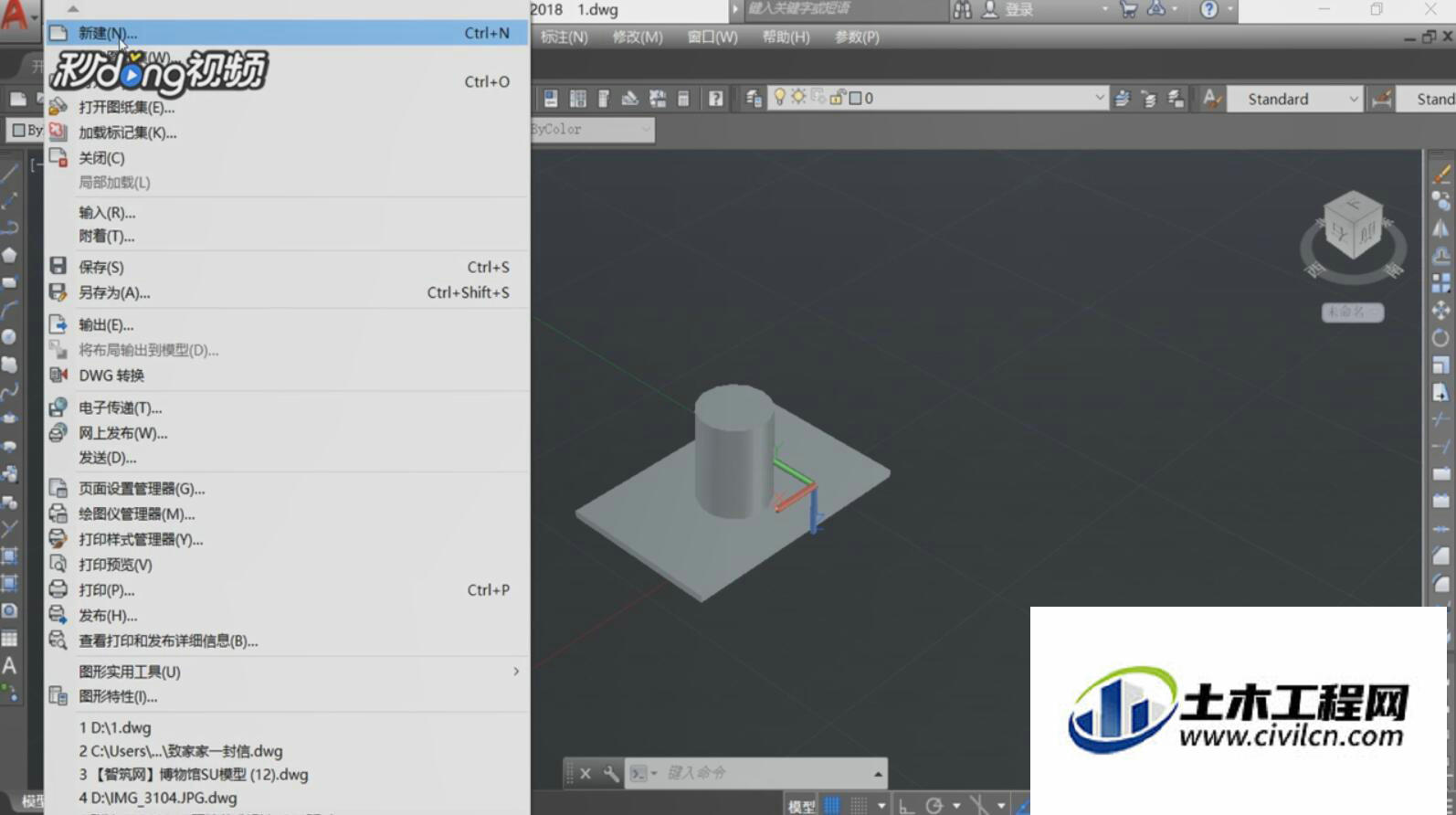

首先打开你要转化的三维图，点击上方的“文件”，选择“新建”。
第2步

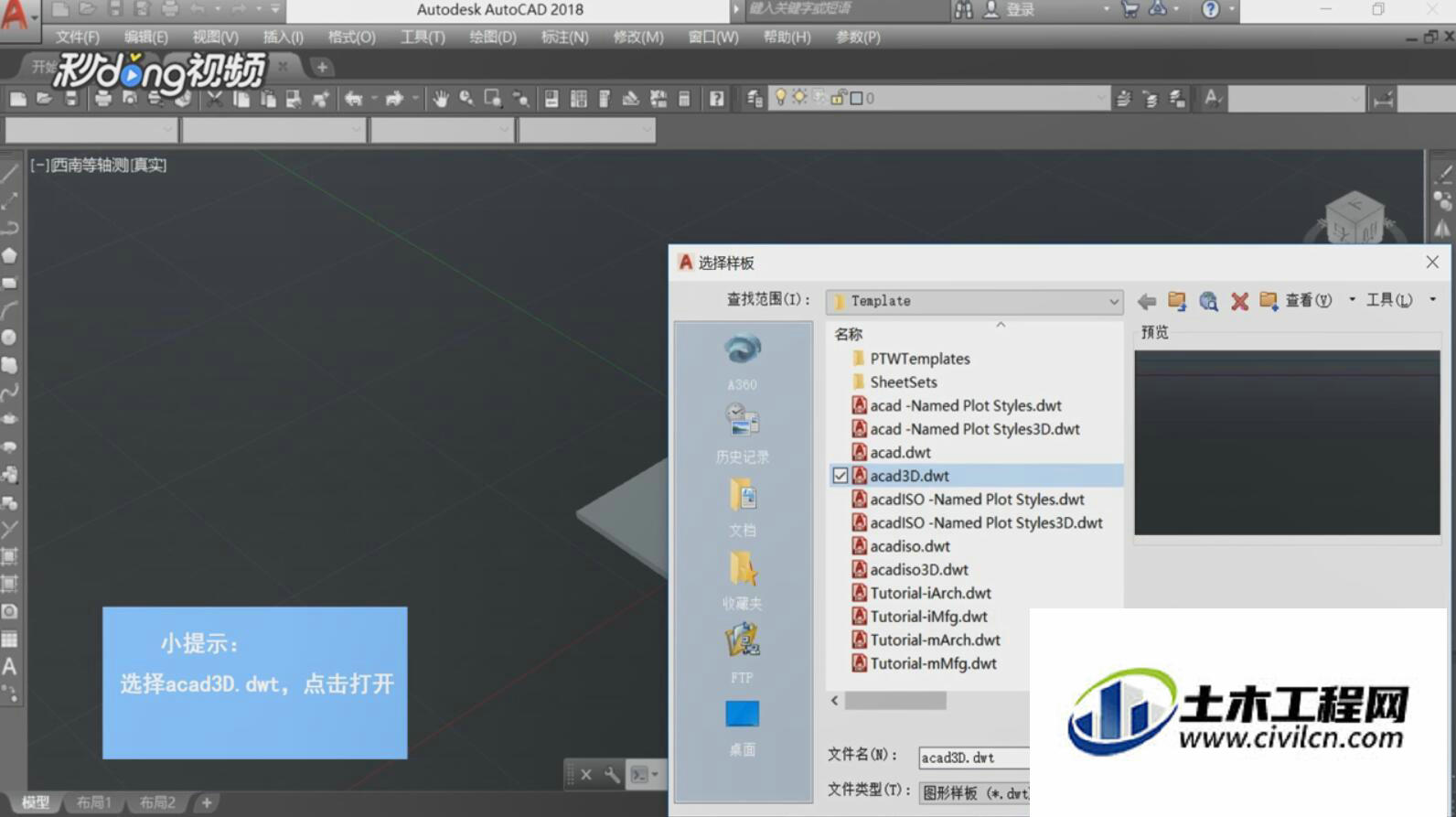

选择“aCAD3D.DWt”点击“打开”。
第3步

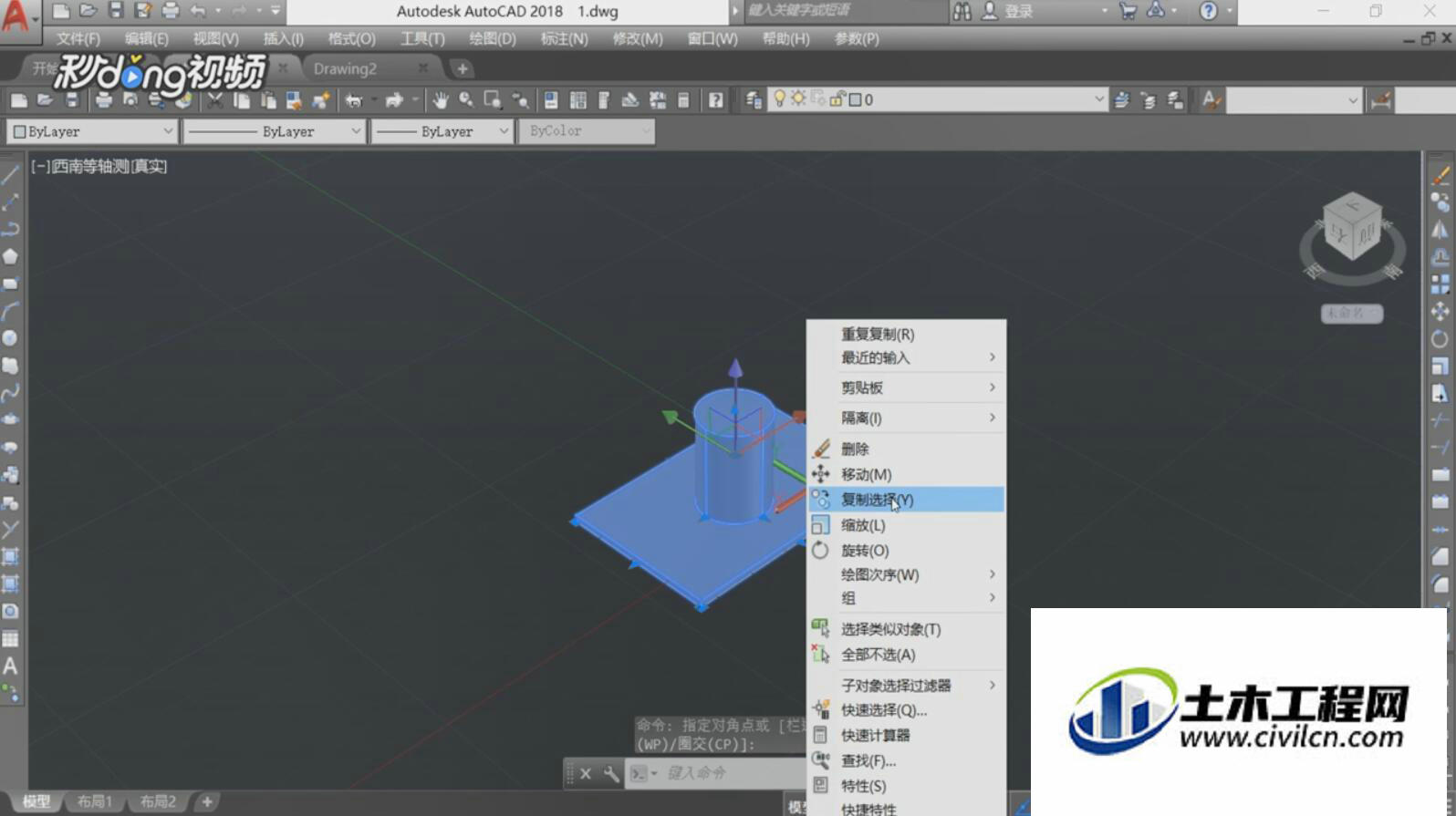

将要转化的图形选中，右键单击，选择“复制选择”。
第4步

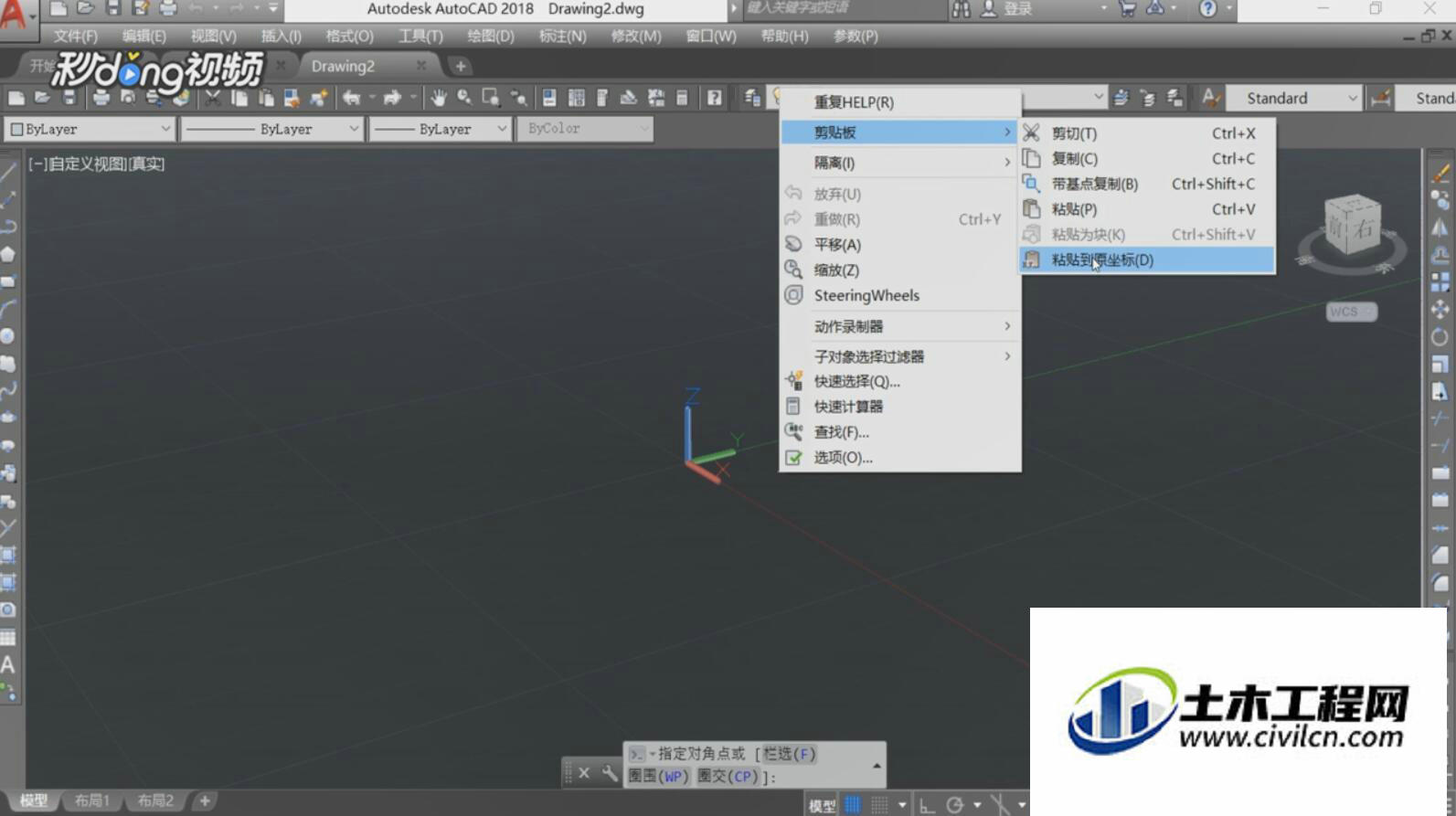

打开新建的图纸文件，右键单击，选择“剪切板”，选择“粘贴到原坐标”。
第5步

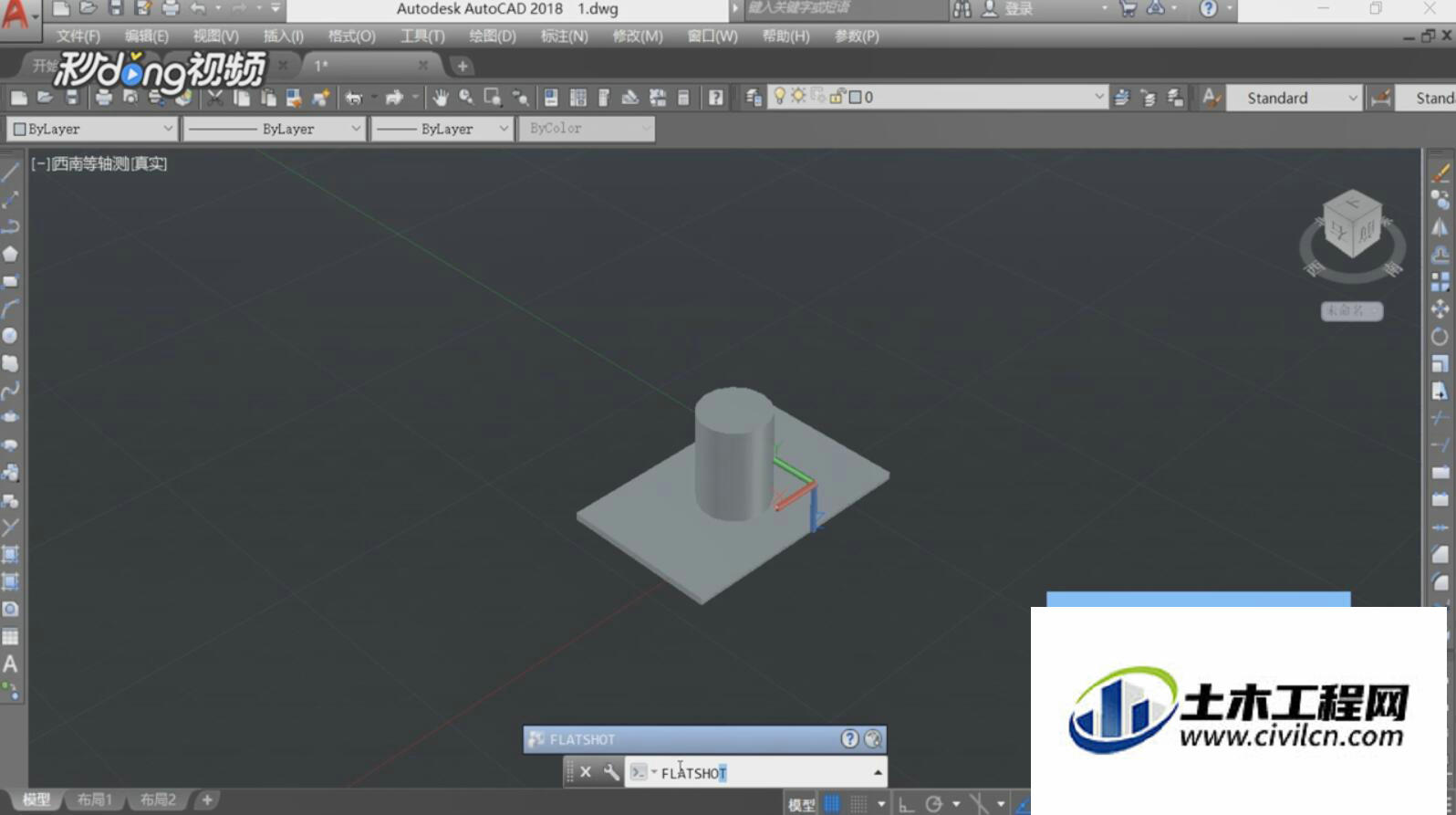

然后输入命令：“flatshot”。
第6步

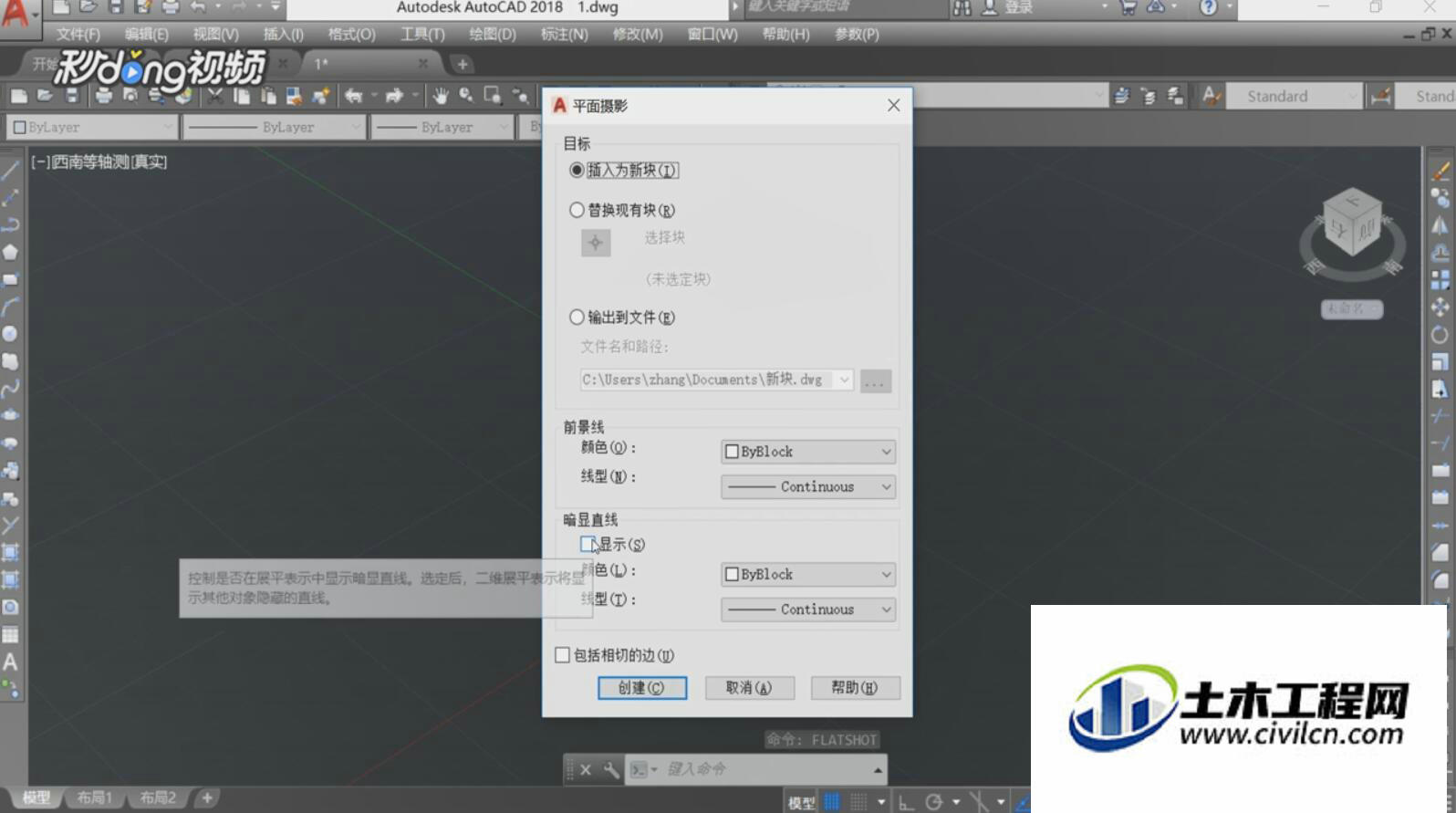

取消显示隐藏线，点击“创建”。
第7步

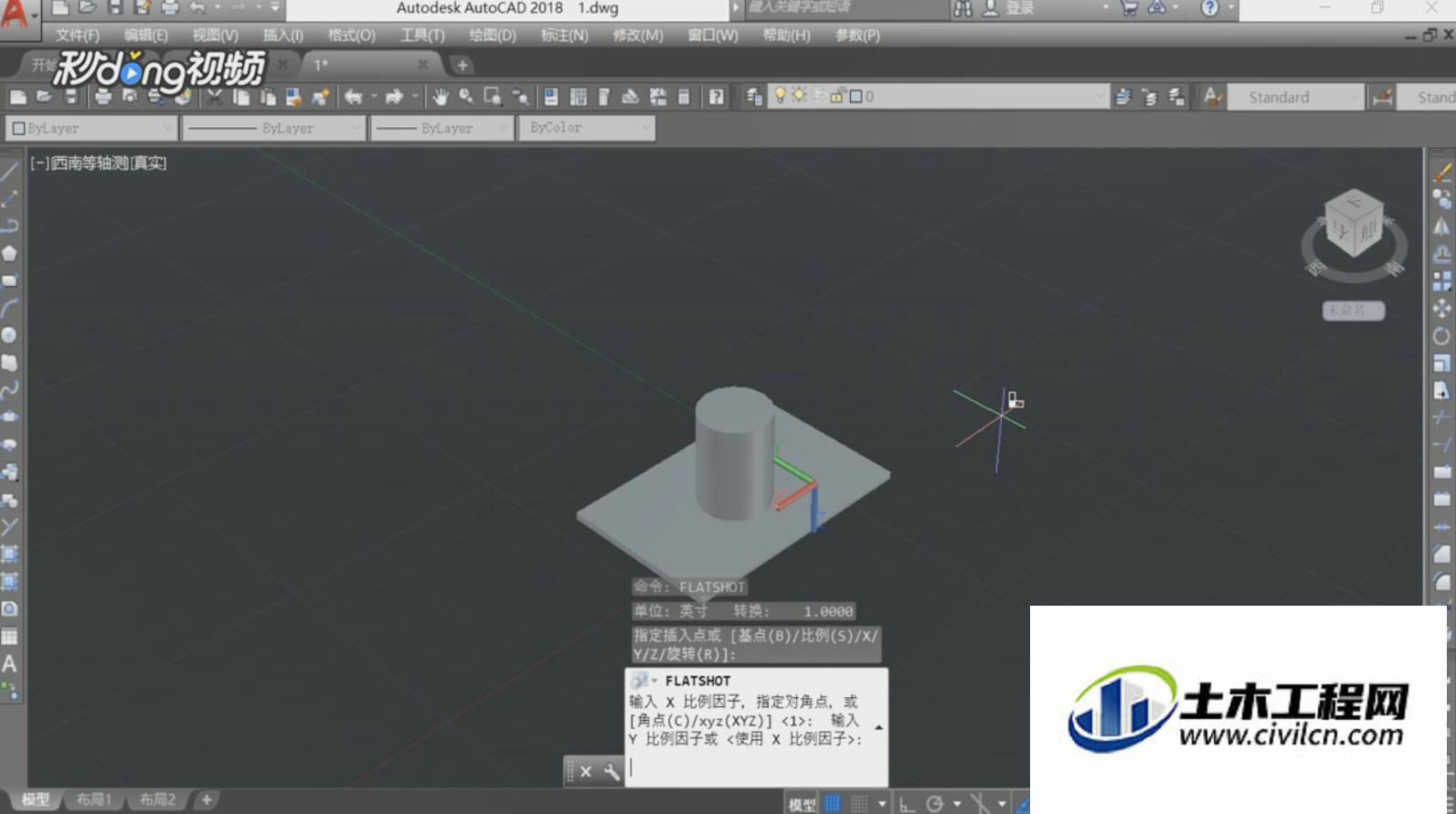

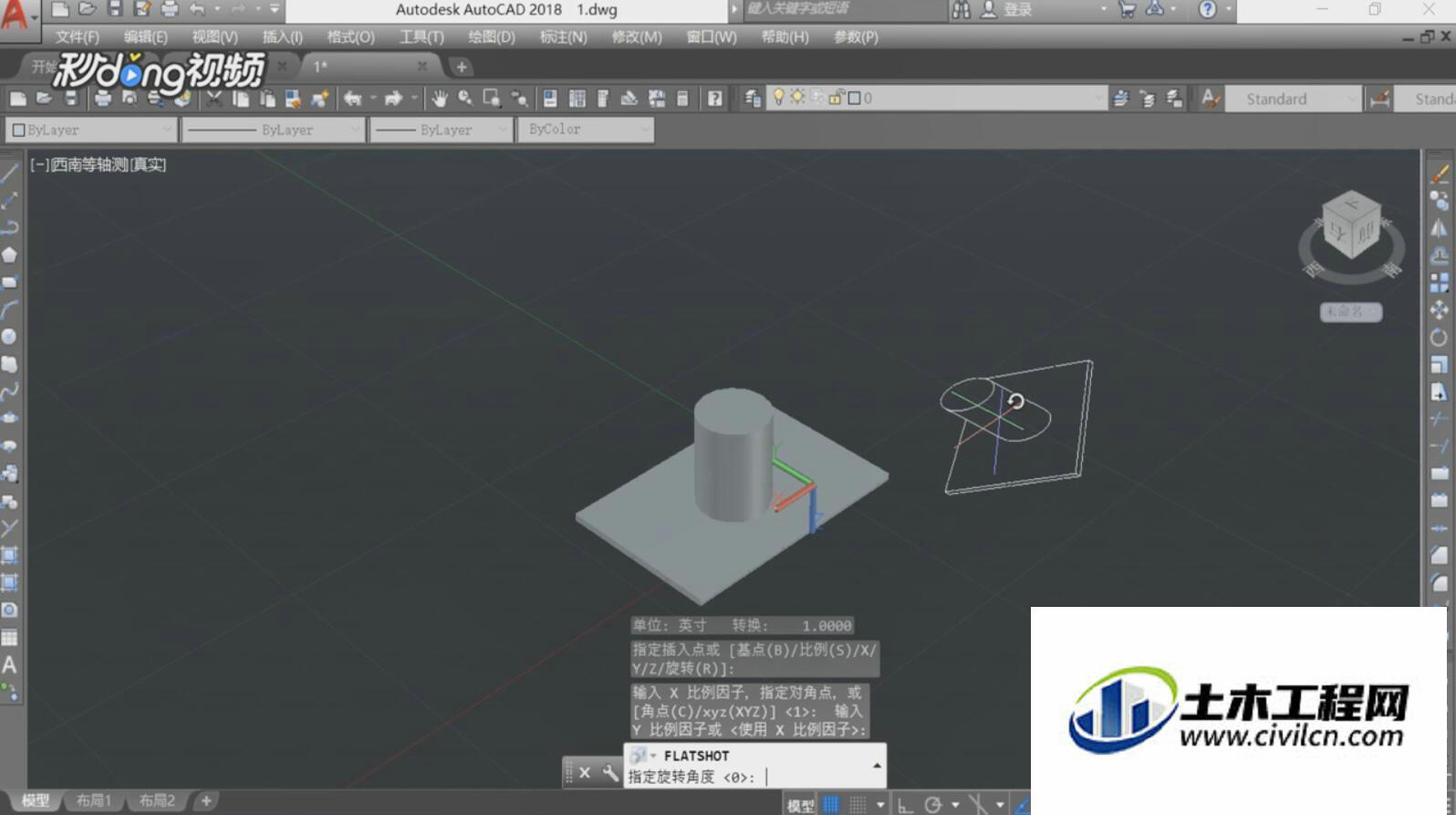

选择一个点，指定比例，按空格键确定。
第8步
指定旋转角度，按空格键。
第9步

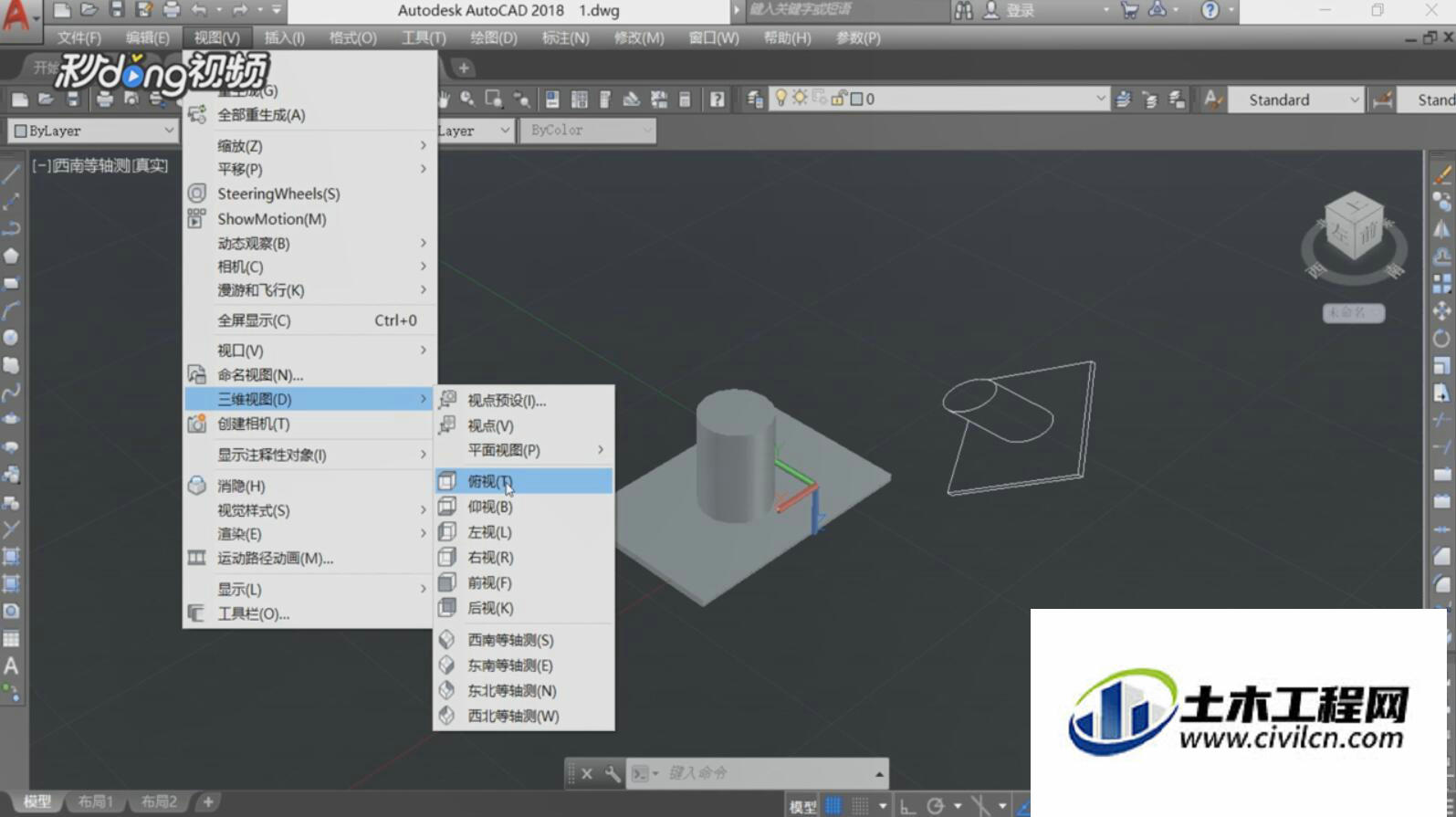

设置好后点击上方的“视图”，“三维视图”，选择“俯视”即可。
温馨提示：
以上就是关于“CAD如何将三维图转换为平面图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
