CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，为了让图纸更加美观我们会使用到轴线，但是在使用轴线的时候，我们需要进行编号，那么CAD如何绘制轴线编号？本次的教程分享给大家，希望能够帮助到需要的朋友们。
方法/步骤1
第1步

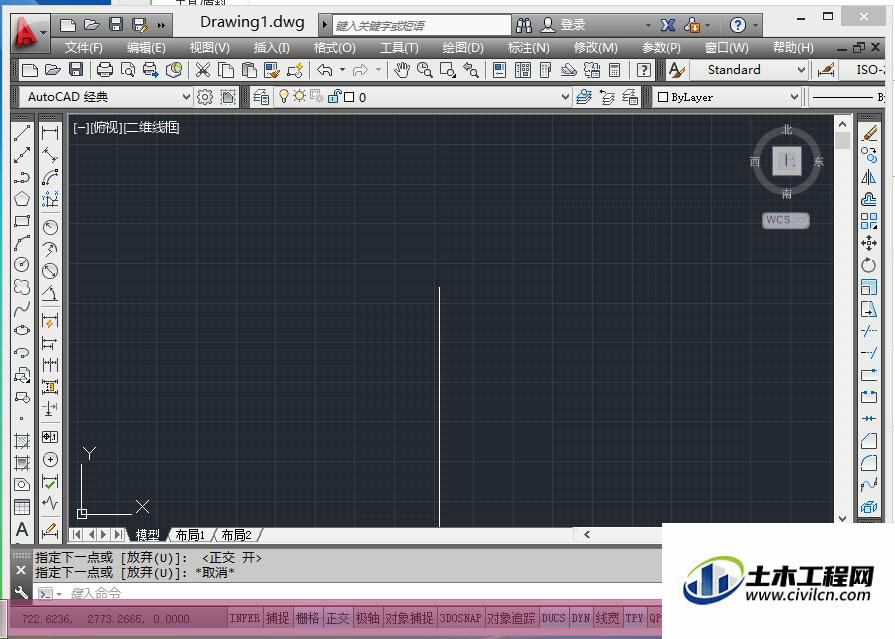

打开CAD，画轴线，命令是l,如下图：
第2步

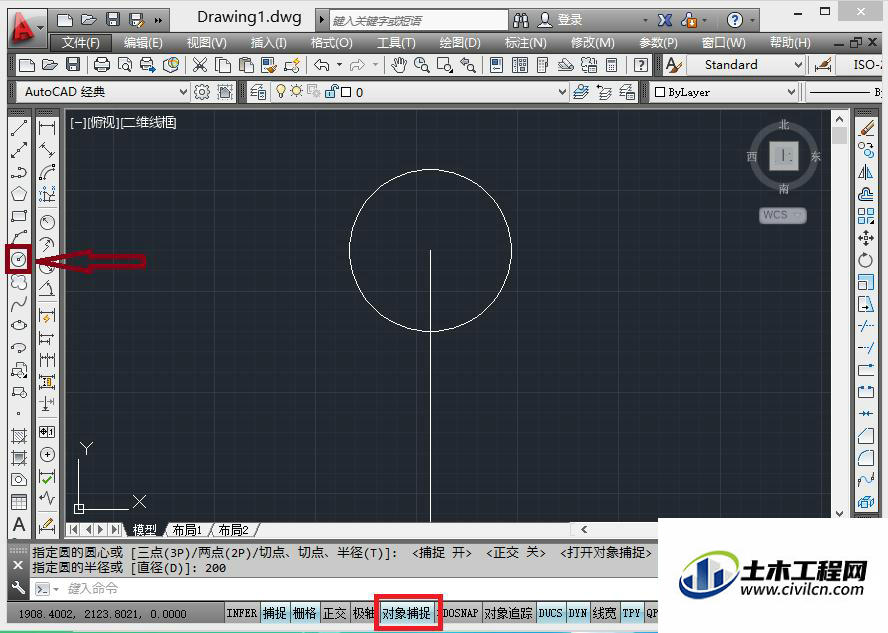

打开对象捕捉，在端点处画圆，如图：
第3步

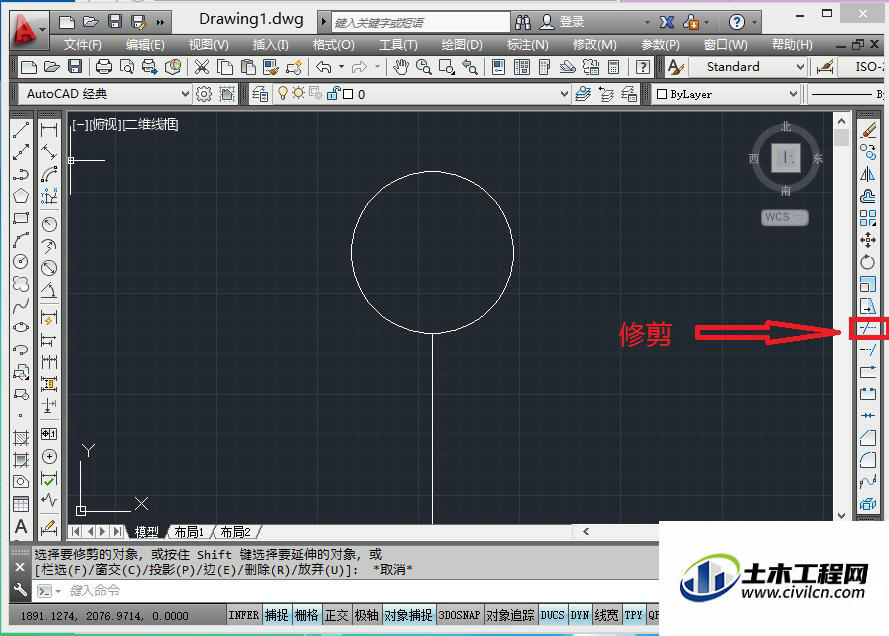

ctrl+a全选，tr修剪，去掉圆中多余的线，效果如下图：
第4步

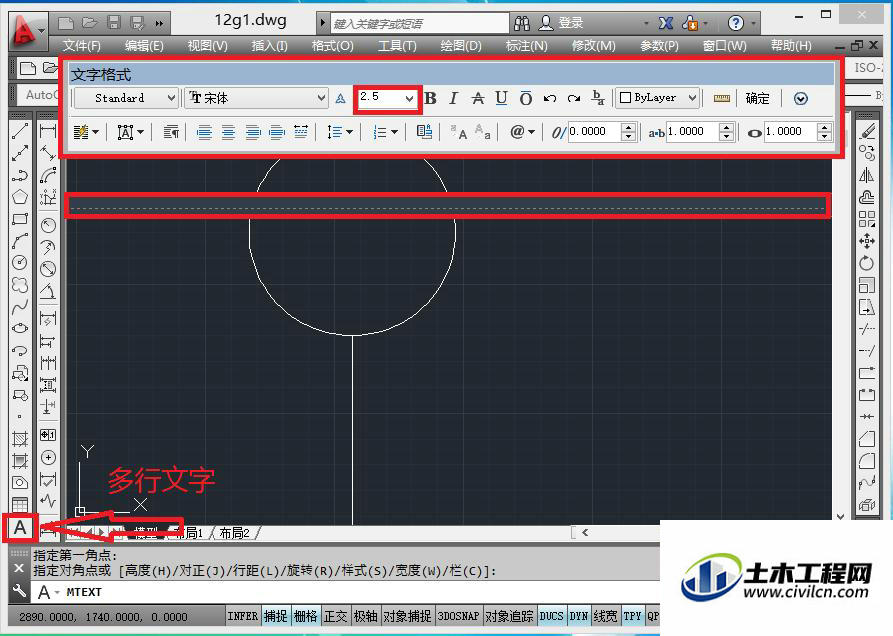

点多行文字（a)图标，在圆中拖一个矩形，接下来会弹出下图：
第5步

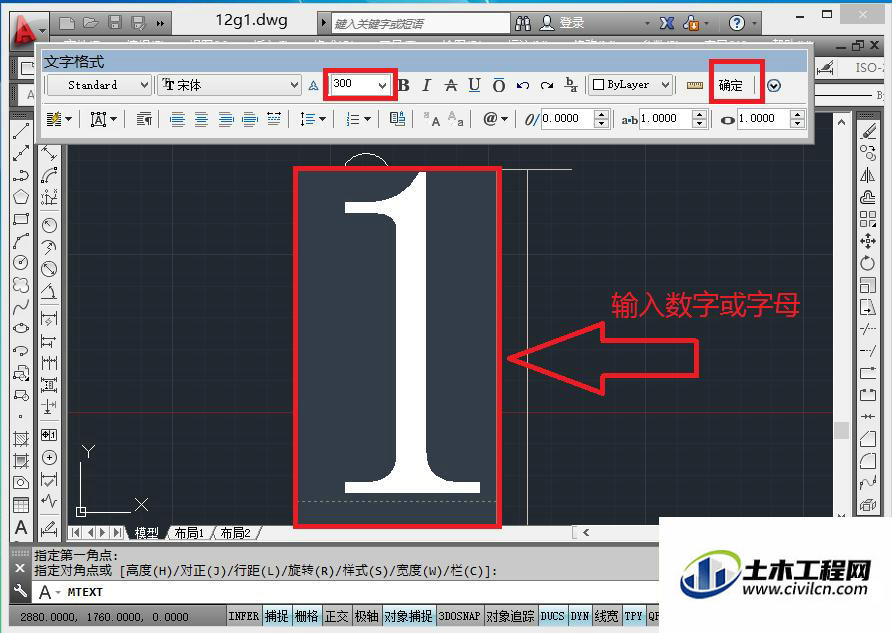

把字高改成比圆直径稍小一点，输入数字，点确定！
第6步

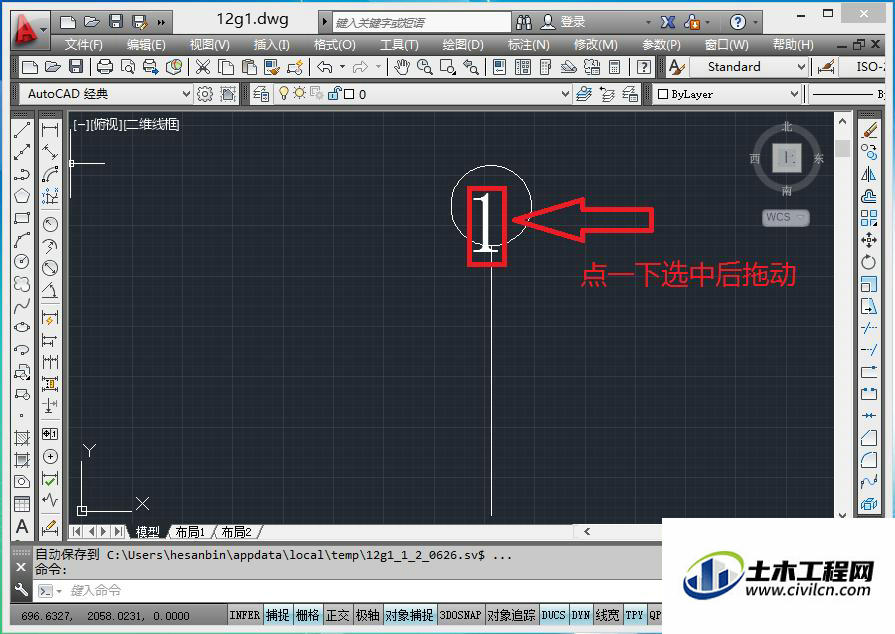

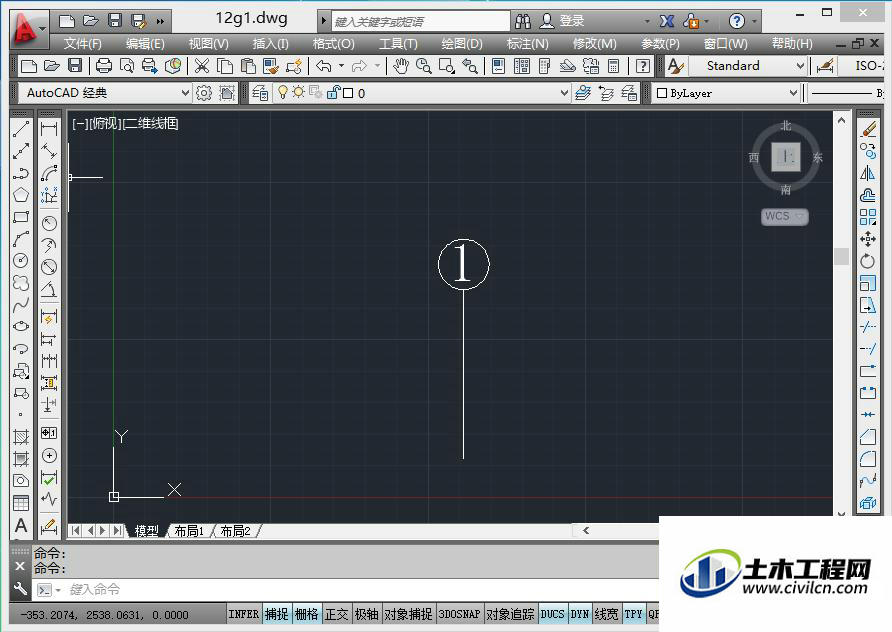

拖动数字到合适位置就大功告成了！是不是很不简单！
温馨提示：
以上就是关于“CAD轴线编号画法”，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
