CAD能够绘制各种各样的图形，只要你能够想象的出，再通过利用CAD的工具就能够做到，那么CAD怎样画出太极图？这对于新手来说很复杂，下面就来示范给大家看看。

方法/步骤

第1步

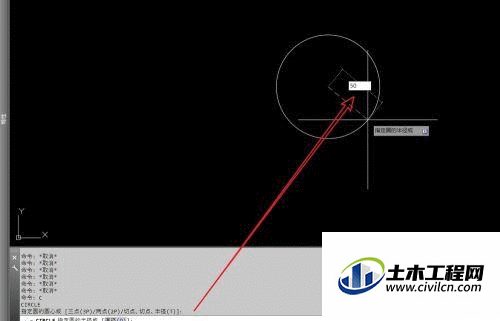

1.打开CAD，用【圆：C】命令，画一个R50的圆，如图

命令: C（CIRCLE）

指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:

指定圆的半径或 [直径(D)]: 50


第2步

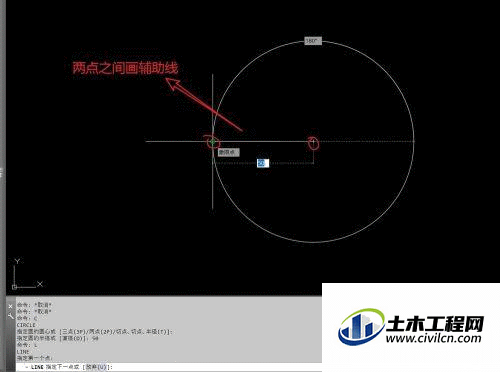

2.用【直线：L】命令，画一条平行的半径辅助线，如图


第3步

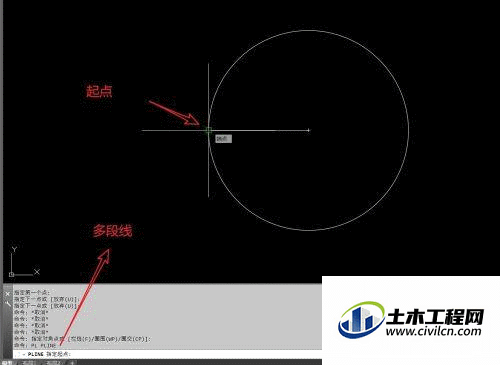

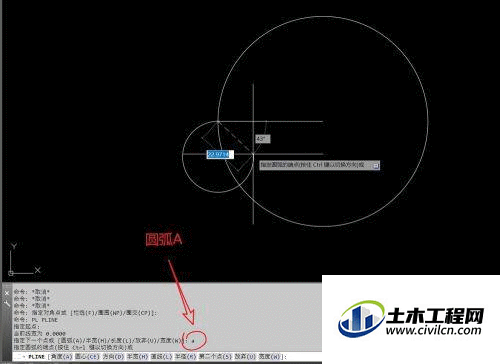

3.用【多段线：PL】命令，指定辅助线与圆相交的点为起点，选择[圆弧A]回车,再选择[角度A]回车,如图



第4步

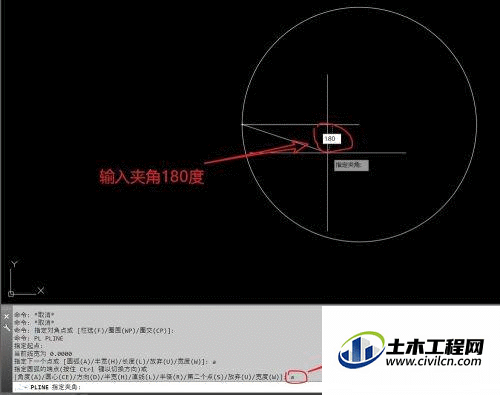

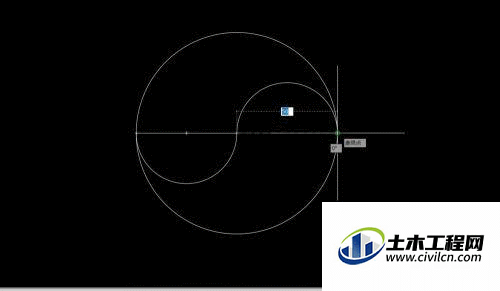

4.输入夹角180度，选择辅助线的另一个点为端点，再选择大圆的右侧象限点为端点，确认，如图



第5步

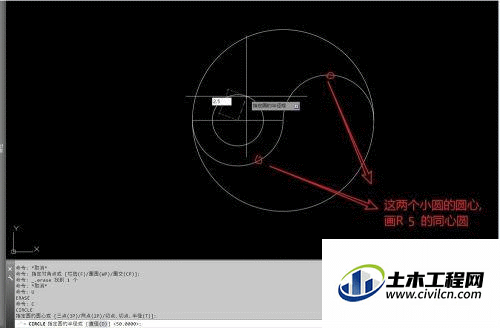

5.用【圆：C】命令，以两个小圆的圆心，为圆心，画R5的同心圆，把辅助线删除，如图


第6步

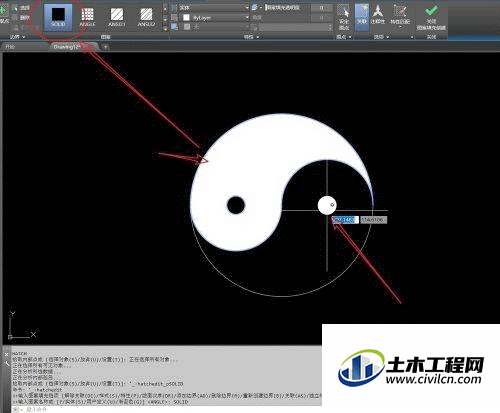

6.用【填充：H】命令，纯色填充，填充一边的图形与另一边的小圆，如图


第7步

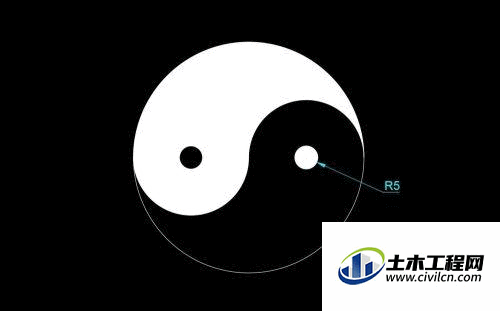

7.最后把尺寸标注好，太极图就画好了。
