CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，可能会有重复使用到的元素。如果每次都是框选，然后复制粘贴的话，会相对麻烦。这个时候就可以将它们设置成块，方便管理和重复的使用。那么具体怎么操作呢？下面就给大家分享一下，CAD中如何设置块的操作演示，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

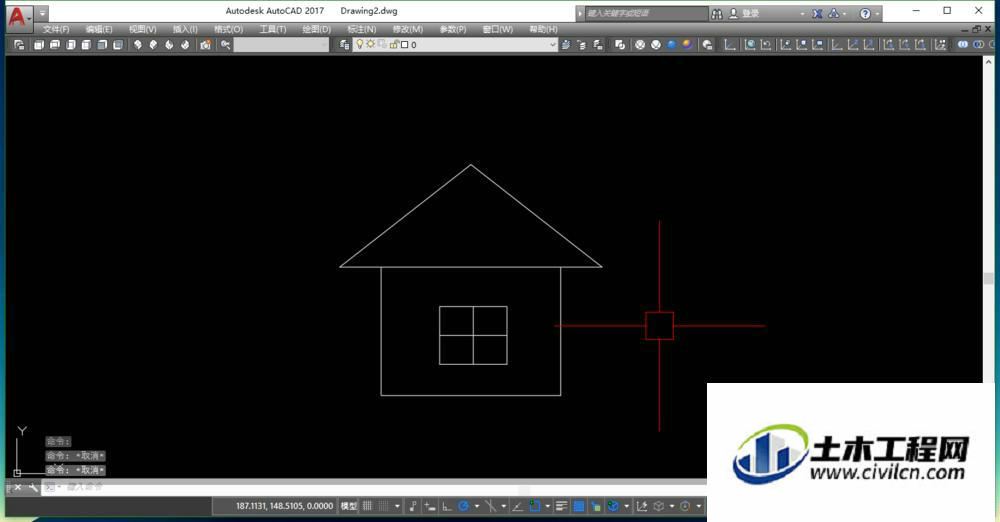

首先，打开CAD文件，在这里面有如图所示的屋子图形。接下来就要将它设置成块。
第2步

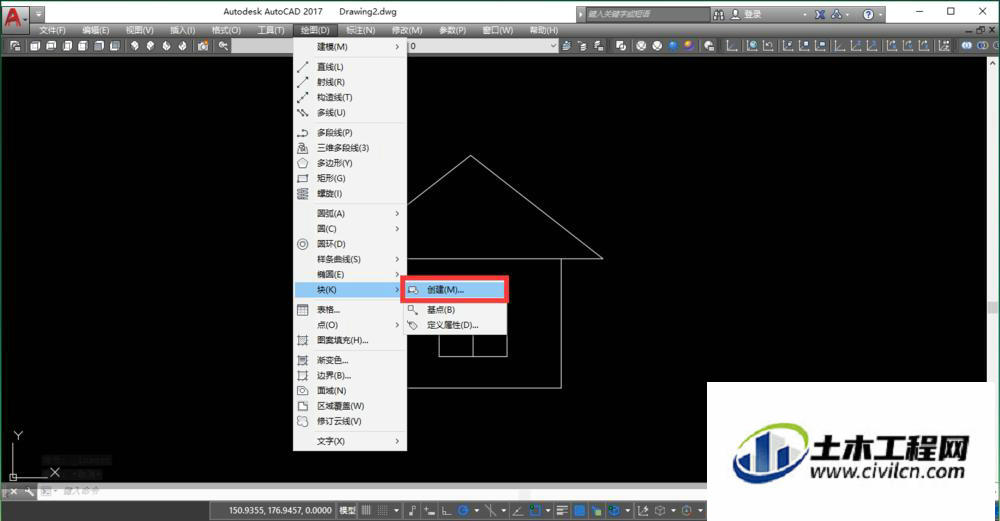

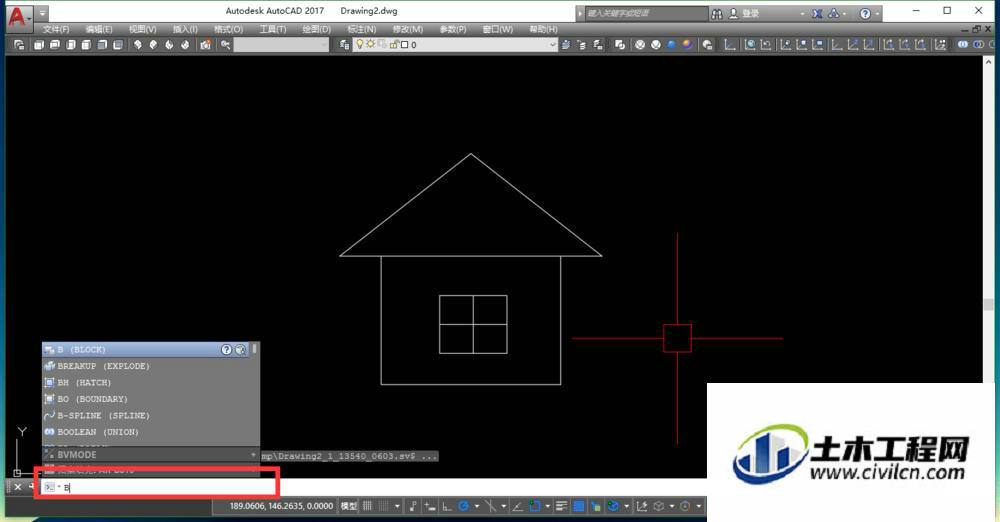

命令行命令为：“b”；也可通过选项卡选择“绘图”-“块”-“创建”。
第3步

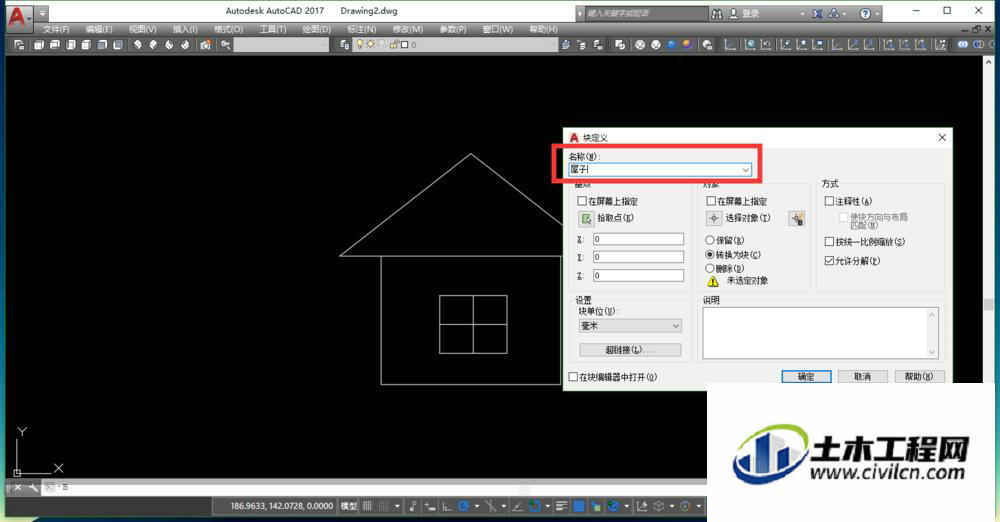

这个时候，会出现“块定义”对话框。这里首先输入名字，也就是块的名字
第4步

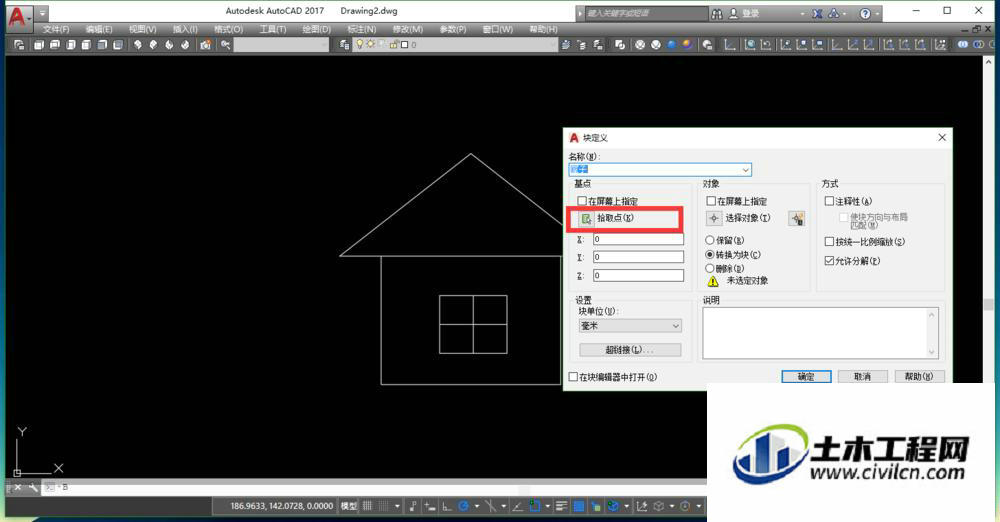

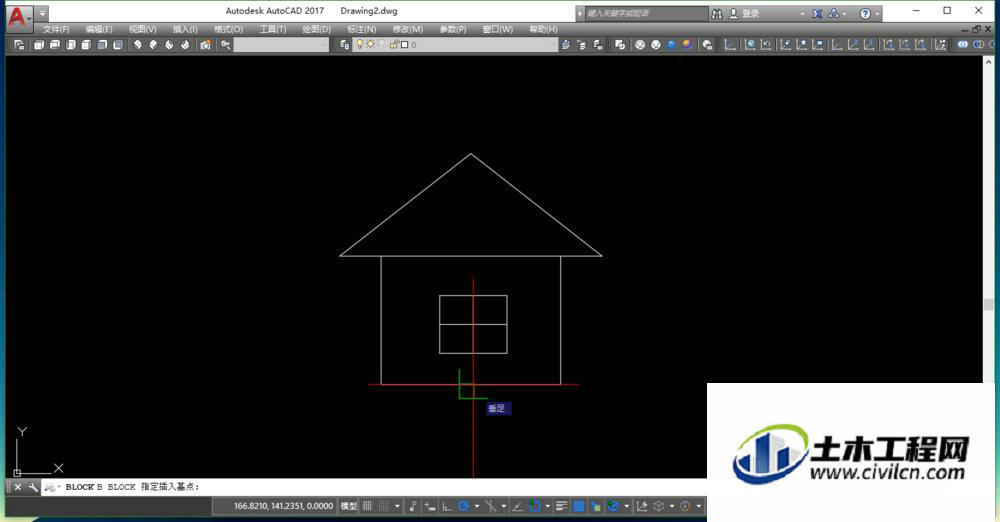

然后，选择“拾取点”，这个拾取点就是块的定位点，一般是选择某个特定的点。这里选择下边的中点。
第5步

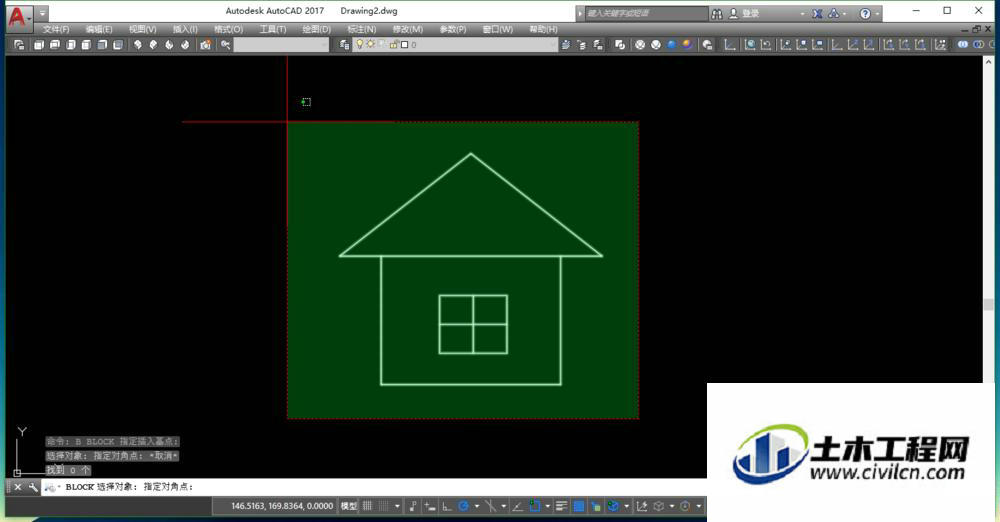

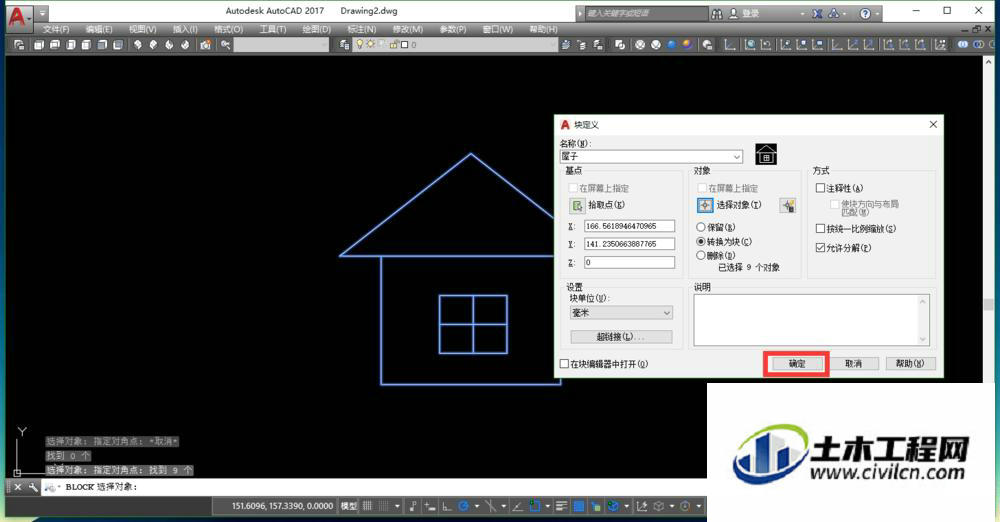

之后，点击“选择对象”，就是选择块包含的对象。这时候框选整个图形。再点击确定即可。
第6步

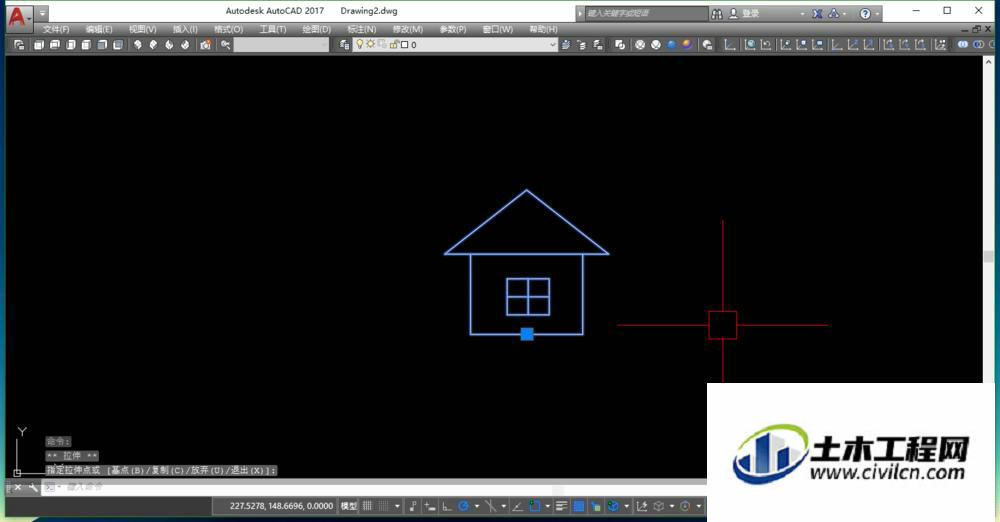

最后，我们再点击图形，就会发现它成为了一个整体的块了。
温馨提示：
以上就是关于“CAD中怎么设置块？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
