CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，进行通信工程制图时，光电缆盘留经常用到，所以我们需要标注上特定的符号，才能够让其他用户更看的明白图纸，那么今天就来告诉大家CAD怎么画光电缆盘留图示的具体步骤，快学起来吧！
方法/步骤

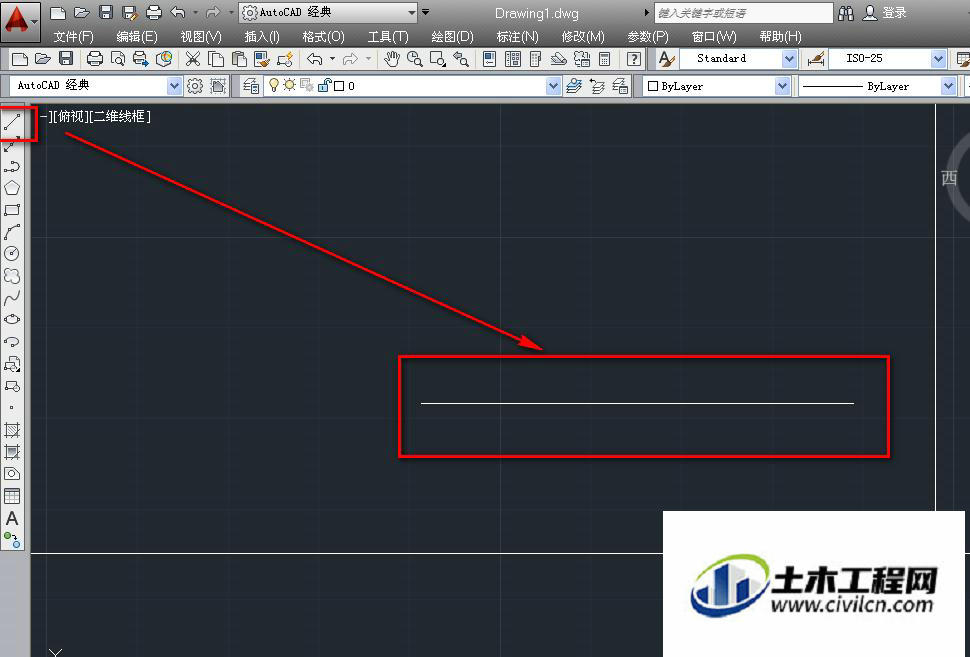

第1步
打开cad，点击左侧工具栏的直线工具，在作图区绘制一条直线，如下图。

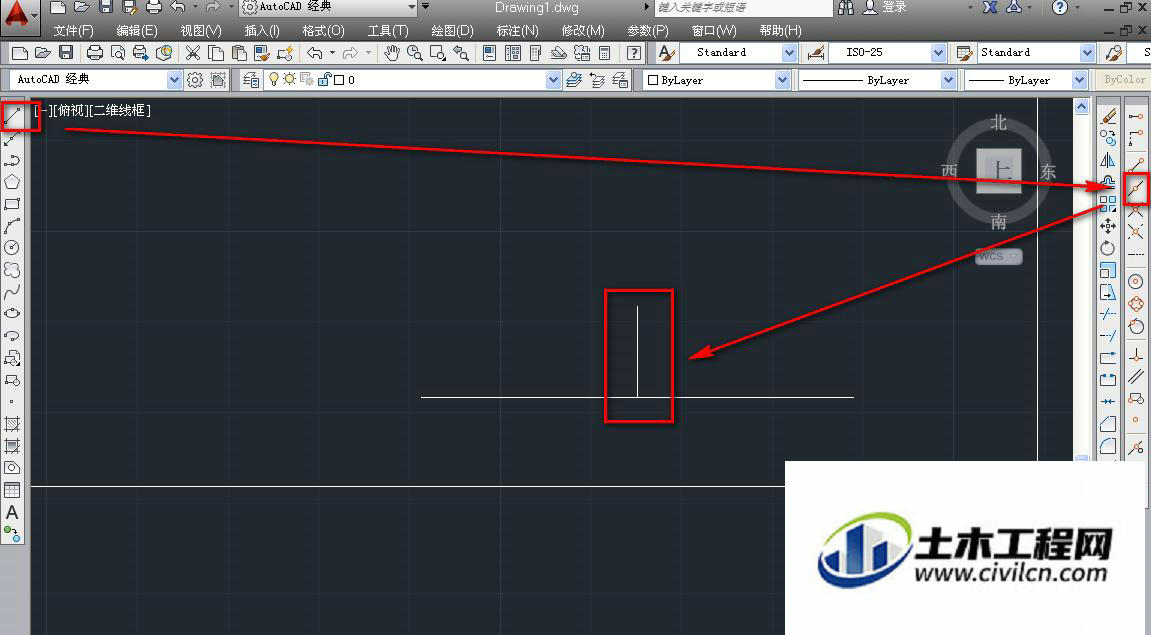

第2步
使用直线工具，捕获中点，以直线的中点为起点绘制一条长为10的短直线，如下图。

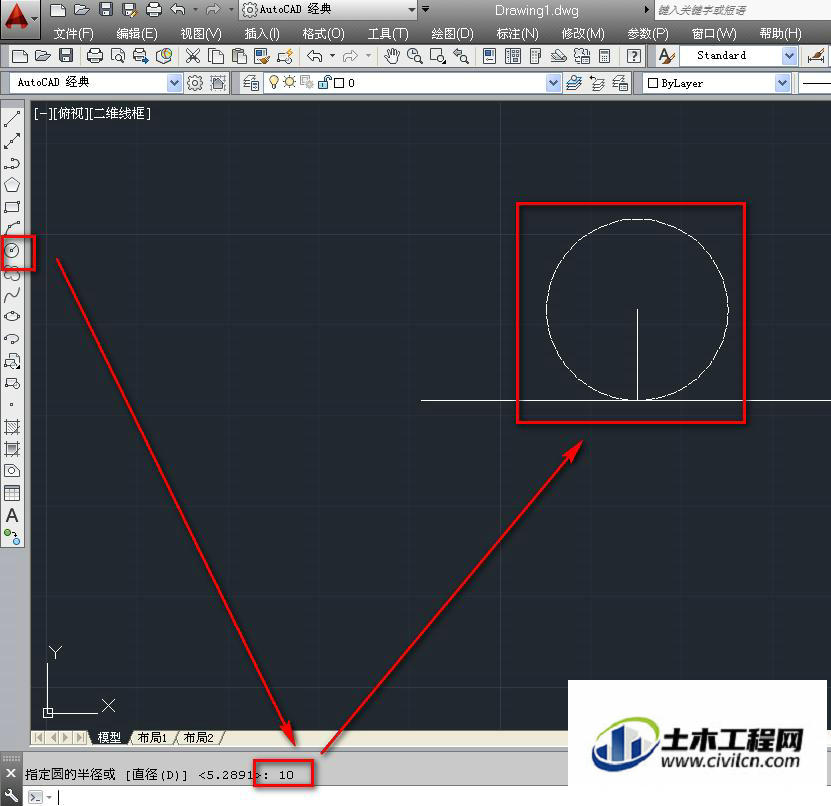

第3步
绘制一个半径为10的圆，如下图。

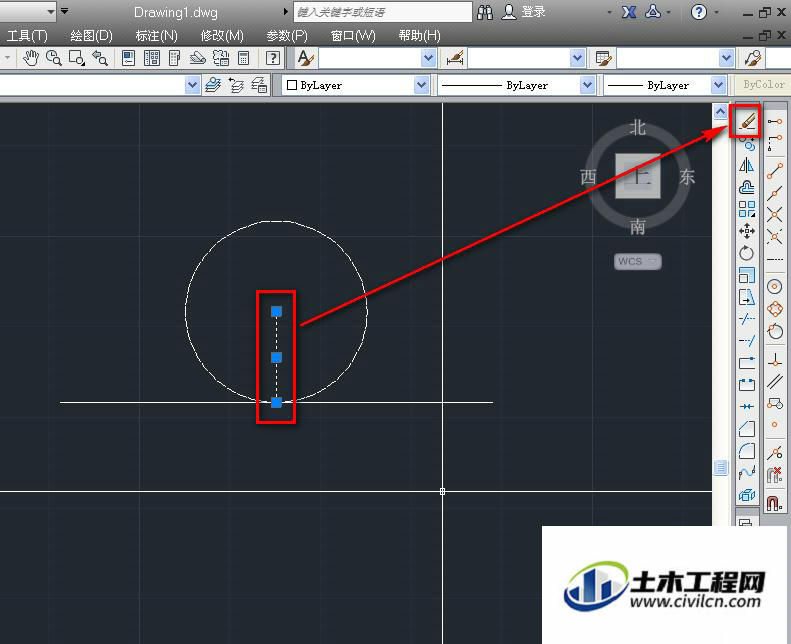

第4步
使用删除工具，将圆中的线段删除，如下图。

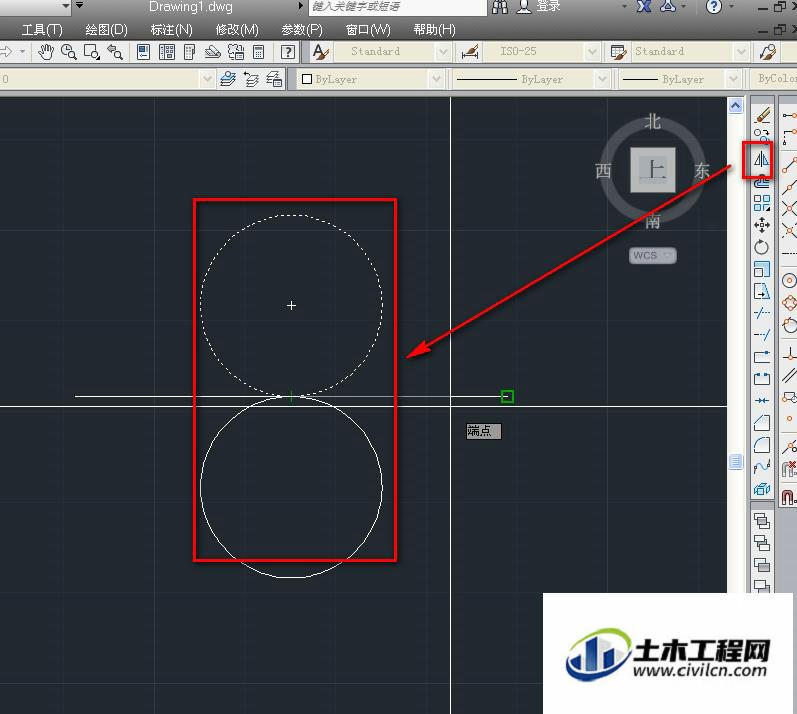

第5步
使用镜像工具，将圆沿着直线作镜像，如下图。

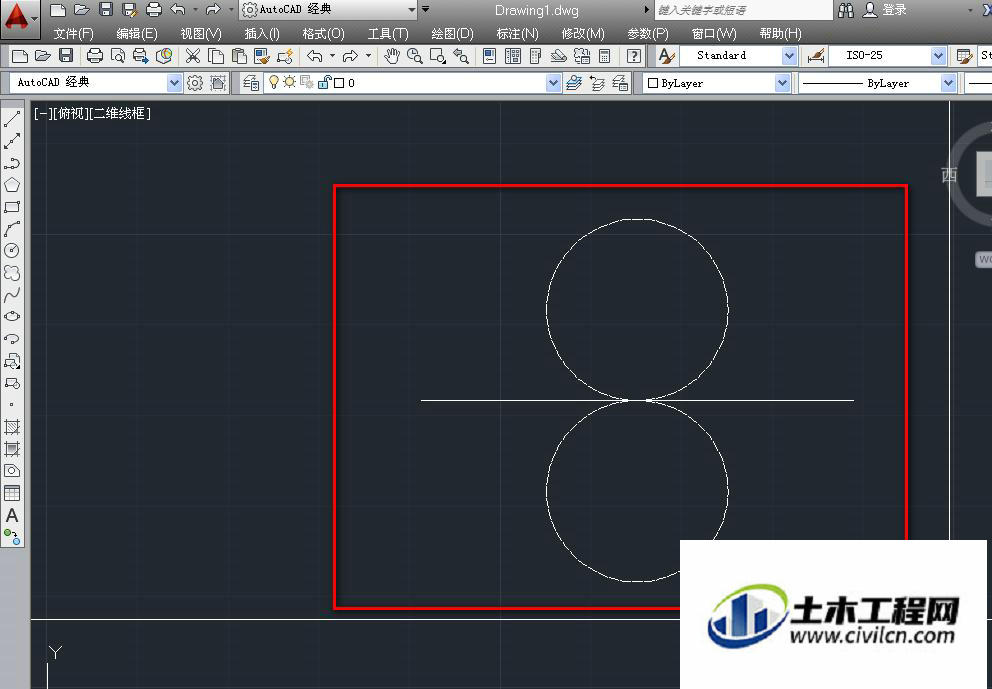

第6步
这样就完成了光电缆盘留图示的绘制，如下图。
温馨提示：
以上就是关于“如何使用CAD绘制光电缆盘留图示？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
