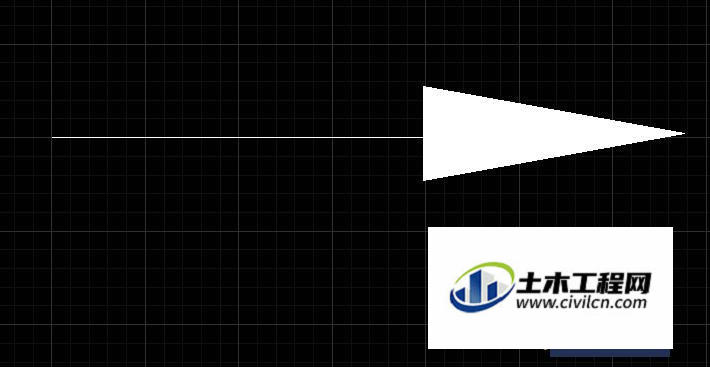

CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，我们经常会碰到一些需要加以说明的地方，那么这些地方我们经常会用一些箭头指出来，那么这些箭头药怎么绘制出来呢？其实很简单，下面就给大家分享一下，CAD怎么绘制箭头的方法演示，希望能帮助到大家，感兴趣的小伙伴可以关注了解下。
方法/步骤
第1步

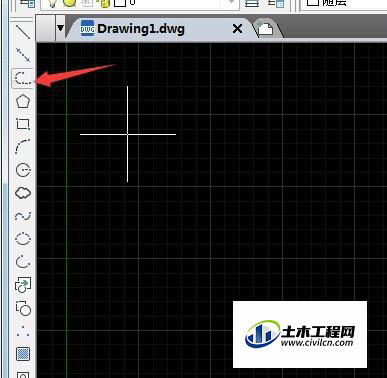

我们还是和以前一样先打开电脑上的CAD软件，画箭头我们需要用的绘图工具是多线段工具在绘图里可以看到也可以直接输入“pl”来完成
第2步

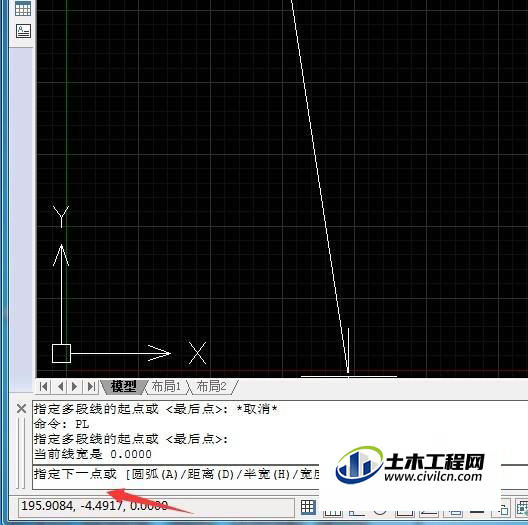

我们输入“pl”之后我们来看一下命令行里会有相应的提示，我们按照提示先在画布上指定起点
第3步
接着我们在画布上指一点为起点还要指定下一点，也就是线段的另一点，我们画的箭头开端的线段是直的，为了方便画我们需要把下面这个正交打开
第4步

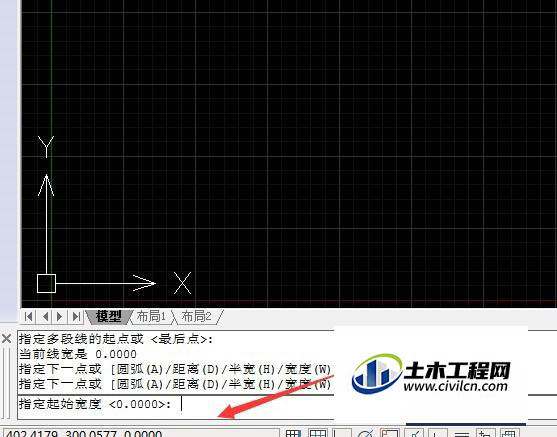

画到这里线段就完成了我们接着画后面的箭头，箭头一端是由宽度的，因此我们要给它一个宽度，输入字母“w”然后输入50为宽度，在输入终点宽度0
第5步

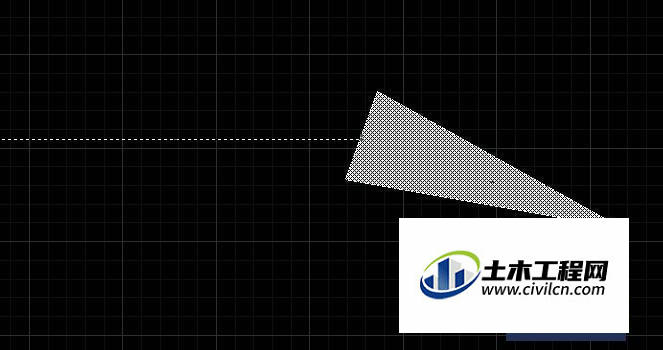

我们按照提示输入0之后按回车大家可以看到移动鼠标时就会出现一个三角，我们将三角拉到我们需要的长度点击鼠标停止，按空格断开
第6步
如果我们完成箭头的制作之后发现大小不合适的话我们可以自己进行调整，由右至左框选箭头，然后随意移动就可以，按空格退出
温馨提示：
以上就是关于“CAD绘图中那些特殊的箭头怎么画的？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
