CAD是室内设计建模经常要用到的软件之一，提到墙体的绘制，可以说它是CAD软件绘制建筑图纸中的重要部分，今天我们就来了解下CAD如何绘制墙体。
方法/步骤
第1步

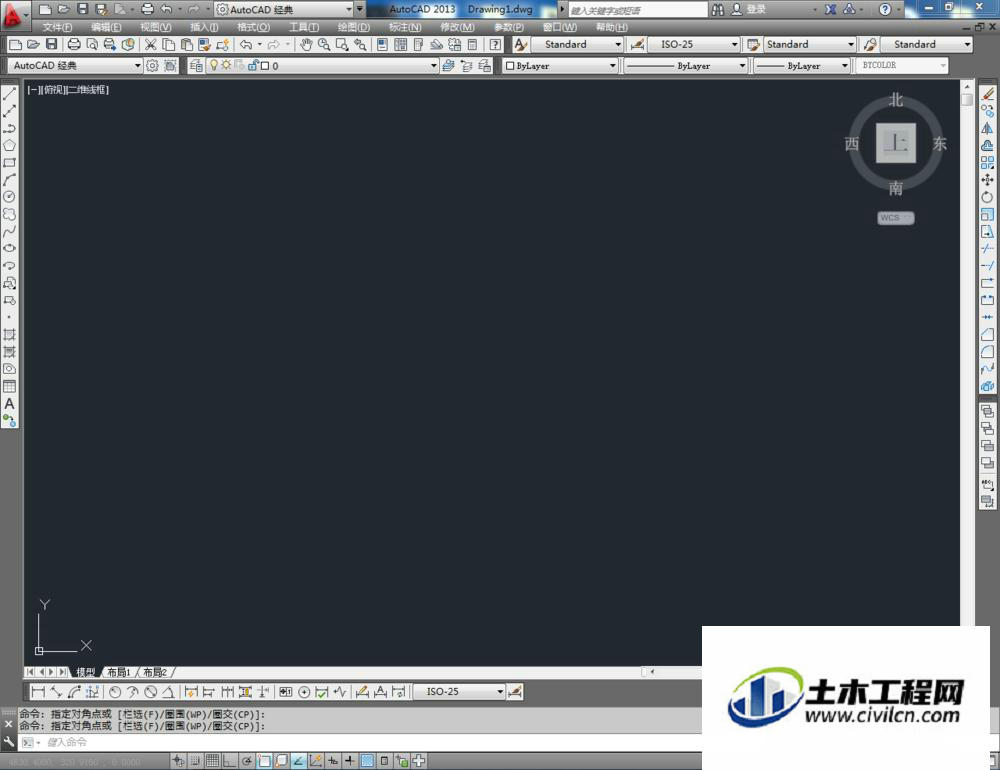

打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：墙体。点击色块，按图示设置一个图层颜色，完成墙体图层的设置。同样的步骤，完成参考线图层部分的设置（如图所示）；
第2步
选择参考线图层，点击【直线工具】，按图示绘制出多条参考线作为建筑墙体轴线。点击【线型控制】-【加载】，按图示加载一个参考线线型，并将【全局比例因子】设置为：35，完成墙体轴线的绘制；
第3步
选择墙体图层，点击【多段线工具】，在命令栏中输入：w并按下空格键确认，输入两次多段线宽度：250并按下空格键确认（如图所示）；
第4步
设置好多段线参数后，以参考线为角点为端点进行建筑墙体的绘制（如图所示）；
第5步
点击右边工具栏中的【合并】，按图示拾取两段相邻墙体后，点击空格键确认，将两段墙体进行合并。同样的步骤，依次完成其余墙体合并操作，这样我们的建筑墙体就绘制完成了。
温馨提示：
以上就是关于“CAD怎么绘制墙体？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
