CAD是一款常用的工程图纸设计软件,在使用该软件的时候,不仅能够绘制平面图、剖面图等图纸,而且还可以绘制三维视图。三维相交二维要复杂很多,很多朋友不知道CAD怎样简单绘制弹簧?今天就来告诉大家三维的弹簧绘制步骤,感兴趣的朋友快跟着下面的教程学起来吧!

方法/步骤

第1步

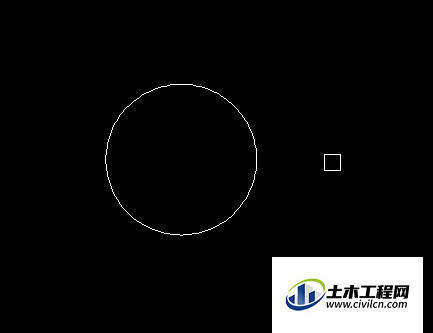

1.先画一个圆,圆的半径可以根据自己的喜欢来确定。(画的时候在俯视图上华)


第2步

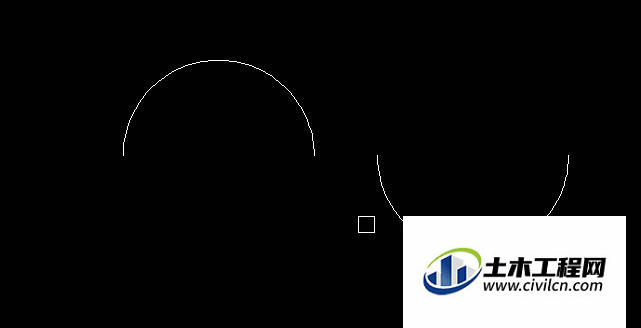

2.我们把圆分成两个半圆,移动开来,这样可以分开旋转,如图:


第3步

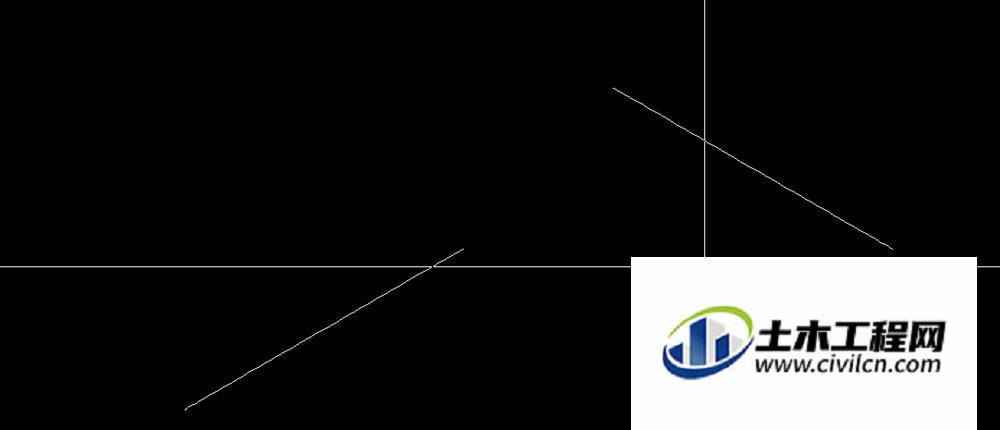

3.调整到前视图,我们进行旋转一定的角度,根据自己的需要我的是30度(一个30度一个-30度)。(如果需要角度小弹簧密度越高)


第4步

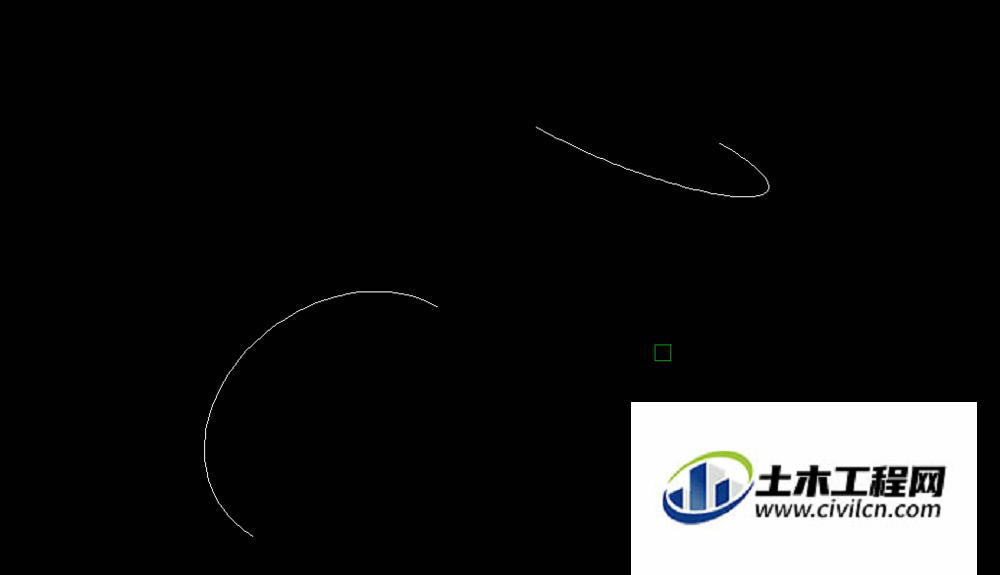

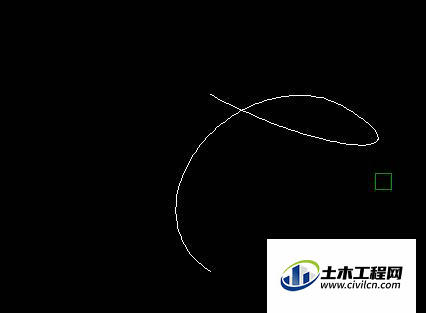

4.我们到轴测图看一下我们这个图形的形状。看一下特征


第5步

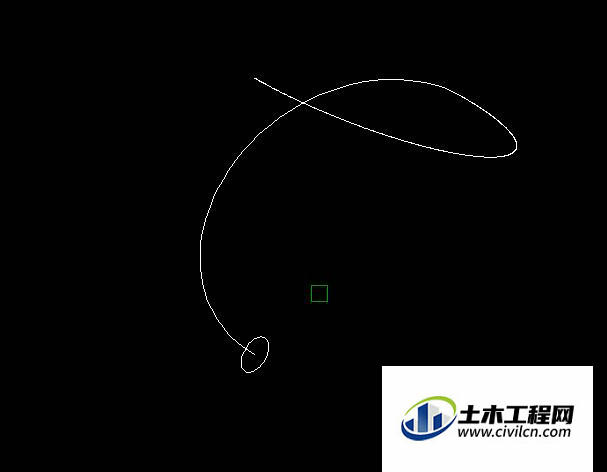

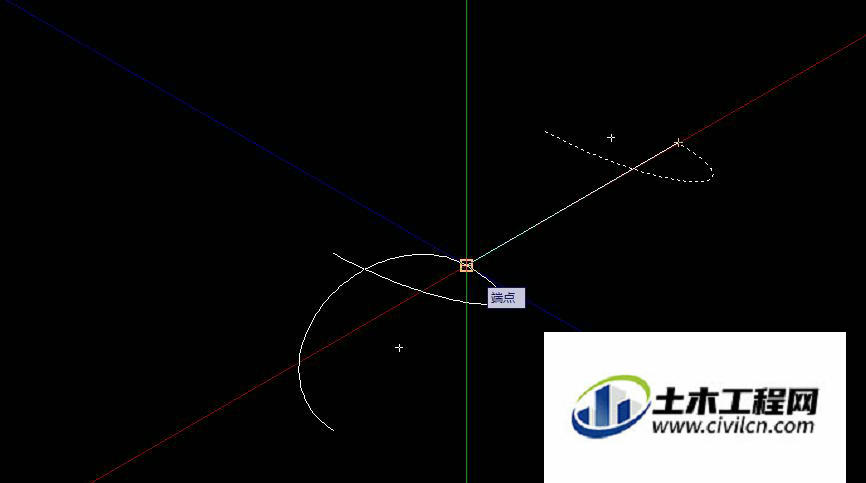

5.我们把两个半圆移动到一起,就是弹簧的一节了。



第6步

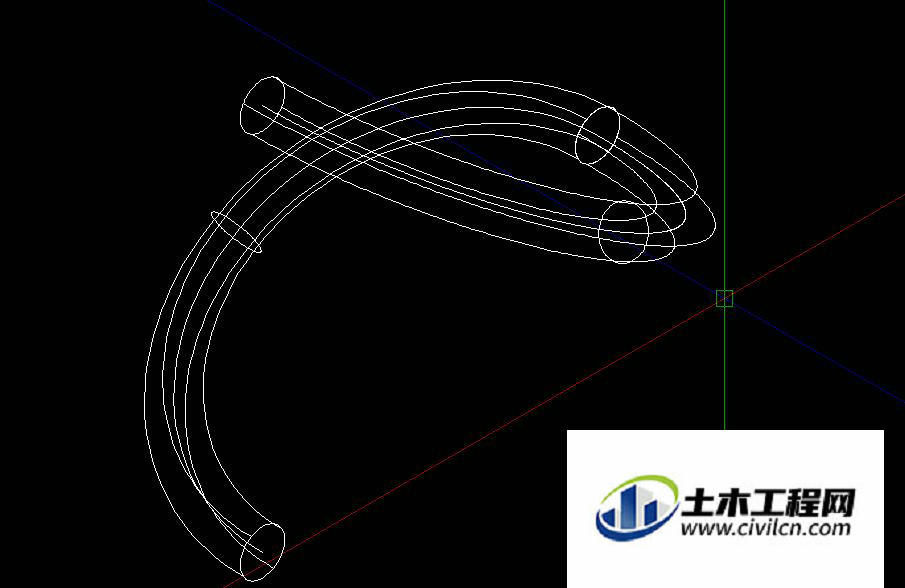

6.画一个圆我们拉伸出我们需要的形状。拉伸的时候用ext命令。这样才可以我们就把第一节拉好了。



第7步

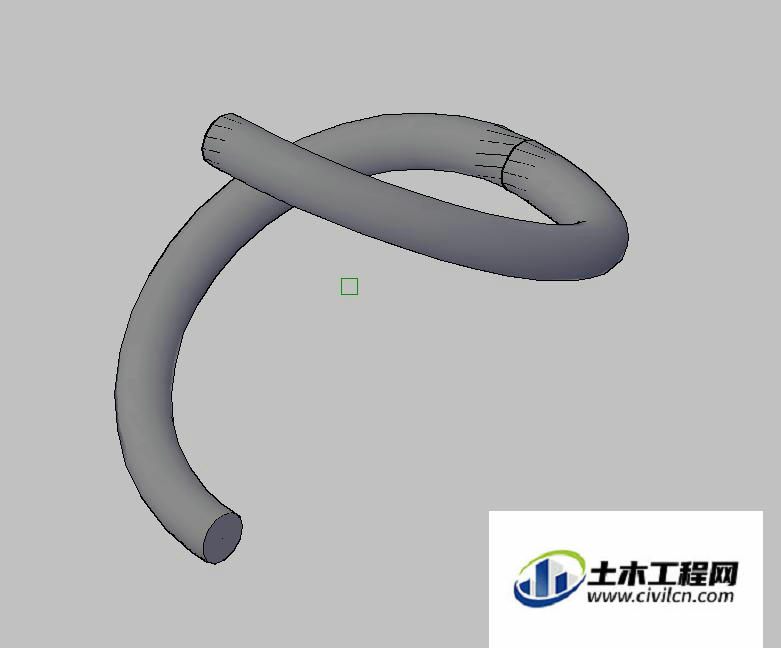

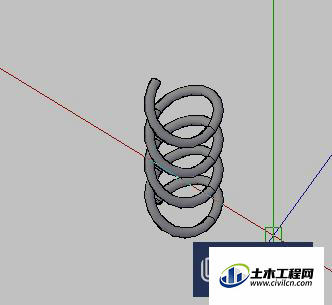

7.出来就是一节弹簧了,根据我们需要复制的长度就可以了。复制完后合并就可以了。



温馨提示:

以上就是关于“CAD如何画弹簧?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
