CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多线条我们需要修改，处理掉一些多余的线条，这个时候我们就需要使用修建工具。小白可能无法快速的上手，下面就来告诉大家简单的CAD修剪的使用方法吧！
第1步

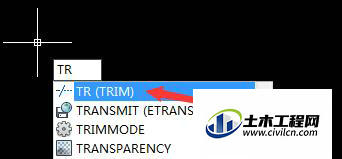

打开CAD，启动修剪的方式有两种：1、点击工具栏中修剪符号，如上图。2、输入命令【trim】或【tr】，按回车键或空格键启动
第2步

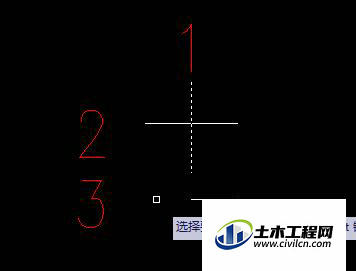

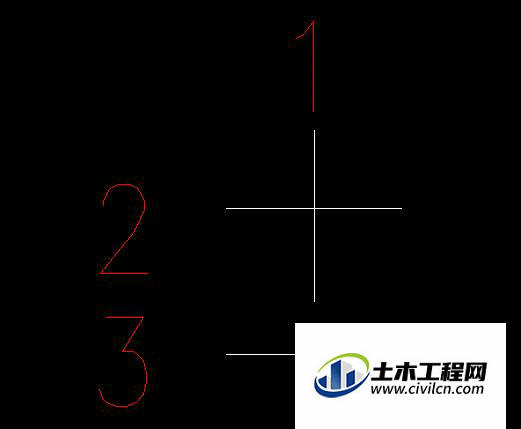

修剪的功能是“以一条线为边界，修剪另一条线”。如下图：我们将3条线分别编号，如果想要修剪其中一条，如修剪2号线的左边或右边，我们启动修剪命令后。
第3步

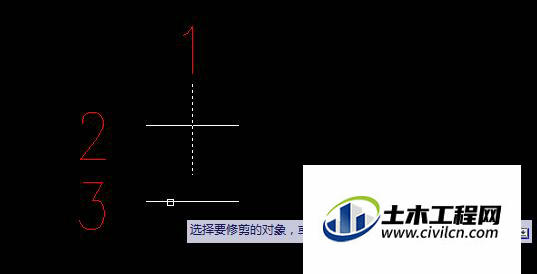

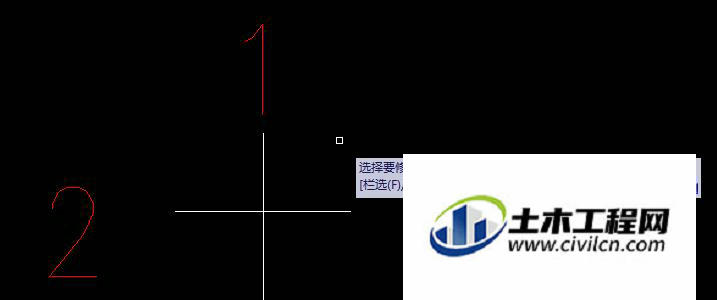

先选择“1号线”，按回车键或空格键。弹出下图字样，选择需要修剪的部分：“2号线”的左边或右边。即可修剪“2号线”（当然，可以反复修剪与“1号线”相交的其他线）。同理想要修剪“1号线”的上部或下部，就可以开启修剪后先选择“2号线”，按回车键或空格键；在选择需要修剪的“1号线”上部或下部。
第4步

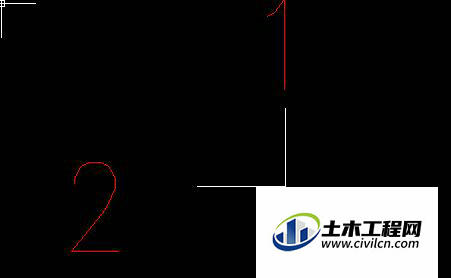

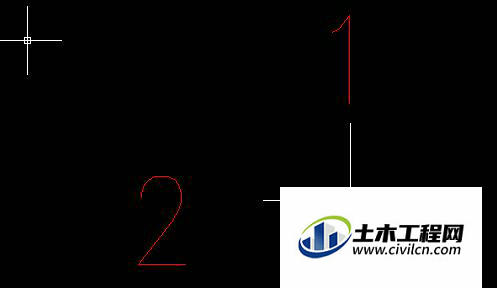

还有一种更加简单的修剪办法，如果我们需要修剪1号线”下部和“2号线”的右边时，又不想重复两次这样的步骤，那么就可以：启动修剪后，直接按回车键或空格键，接着直接选择需要修剪的部分：“1号线”下部和“2号线”的右边。如图，这时候修剪命令会修剪选中的线段直到交点处停止，这在一些情况下大大方便了我们的使用。
第5步

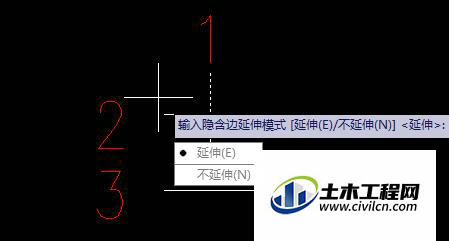

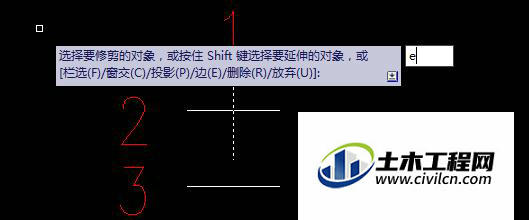

这时候有朋友会问，那“3号线”呢，没有相交就不能修剪吗？不是的，这里修剪的功能还有很多，修剪“3号线”还是和修剪“2号线”的原理一样，这里是将“1号线”延伸，就可以修剪不相交的线了。具体操作为：开启修剪后，先选择“1号线”，按回车键或空格键。输入【e】，选择【延伸】；选择要修剪的3号线位置。修剪完成。
第6步
修剪在CAD绘制中运用广泛，经常使用就能熟练运用！
