CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，经常有朋友使用CAD画平面图，或者三维图纸，但是很多人都不知道CAD怎么画出立体感的图。其实只要熟悉软件的功能就能做到，下面来示范一下给大家看看。
方法/步骤
第1步

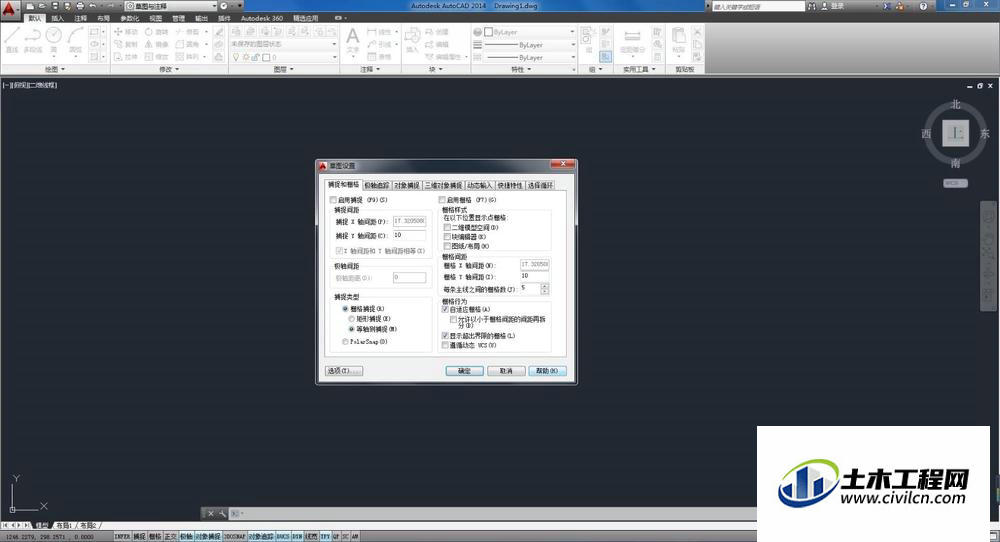

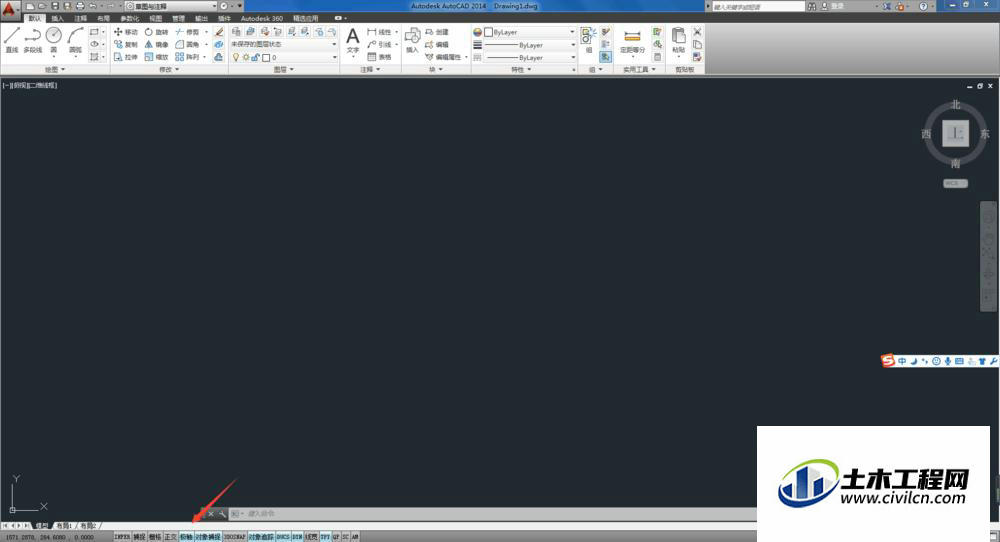

右键界面左下方的极轴，左键点击设置，选择捕捉和栅格选项，选中下方的等轴侧捕捉，如图所示
第2步

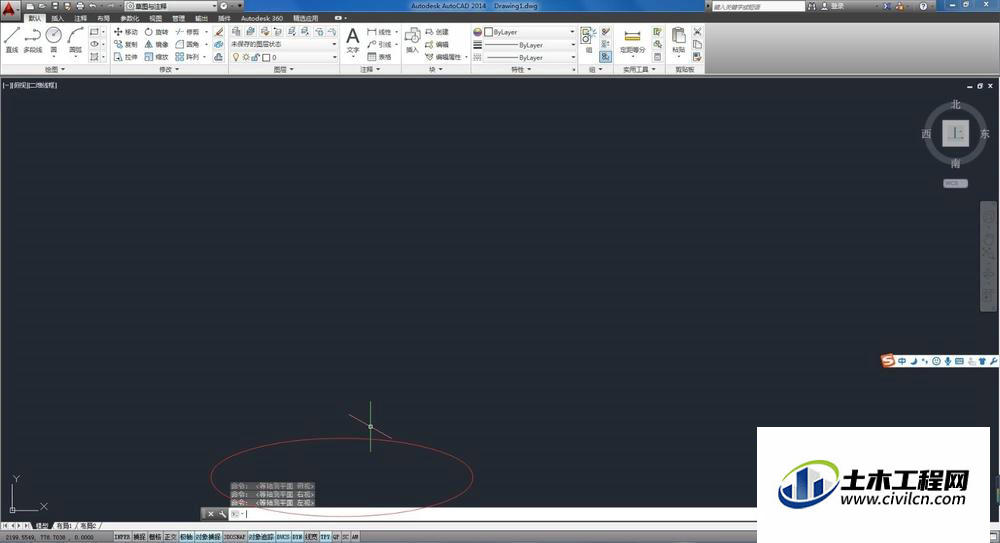

这时你就发现你的光标变成了彩色斜交叉的状态，此时你的绘图操作就变成了不同的视角状态，按f5可以切换左视，右视，俯视等状态
第3步
把正交打开，此时就可以操作了，随心所欲，根据自己的目标画，这里面拿一个工业零件举例
第4步

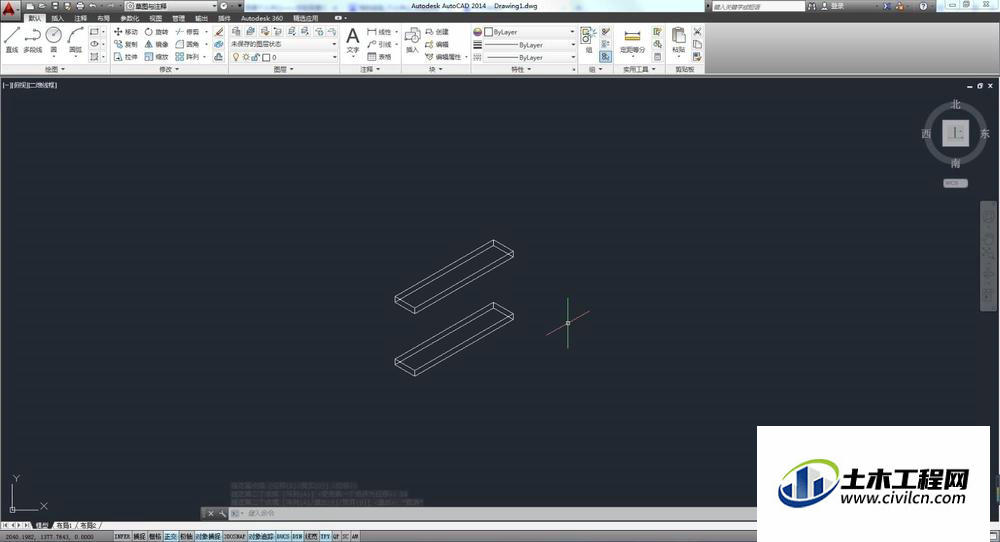

先画一个长100，宽20的矩形，并向下偏移5个单位，将两个矩形连接起来，这样一个小“木板”就完成了，再将这个“木板”向下偏移55个单位，如图所示
第5步

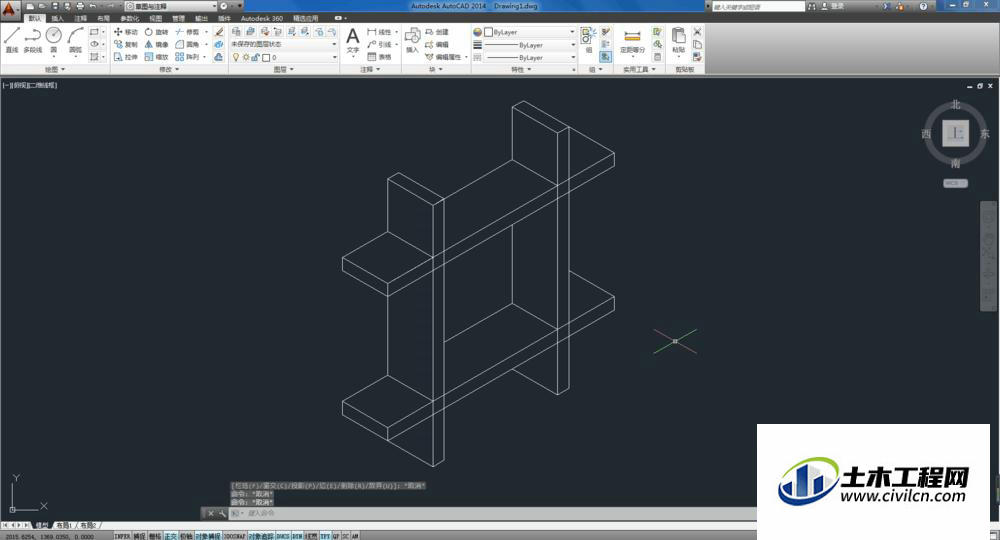

同理，做两个竖向的木板，边距离也是20.如图所示
第6步
连接与修剪，这不很关键，需要细心点，想象以下以你的视角下，哪些线是应该隐藏的，把这些线用快捷键tr删除掉
第7步

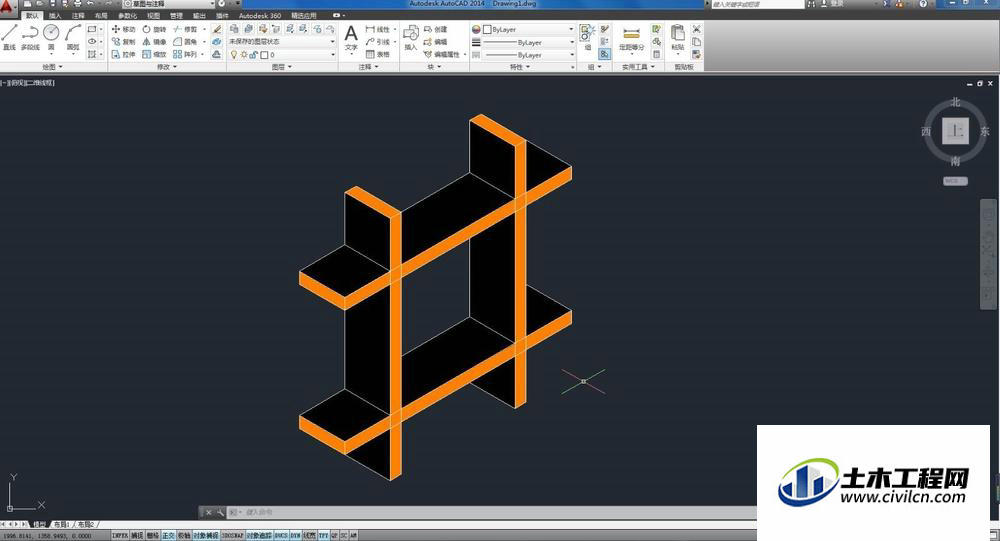

为了使其更加鲜明，可以在木板区域填充上颜色，如图所示，这样一个简单的三维图就画好了，用的很简单的“草图与注释”工作空间，是不是很有立体感呢
温馨提示：
以上就是关于“CAD里如何能把图画出立体感？ ”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
