CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，在做电脑布局或者接线示意的时候，使用一些简单的示意图有助于理解，分享一种使用CAD绘制电脑示意图的绘制操作，希望对需要的朋友有帮助。由于仅仅是示意图，不能和美工图相提并论，望谅解。
方法/步骤
第1步

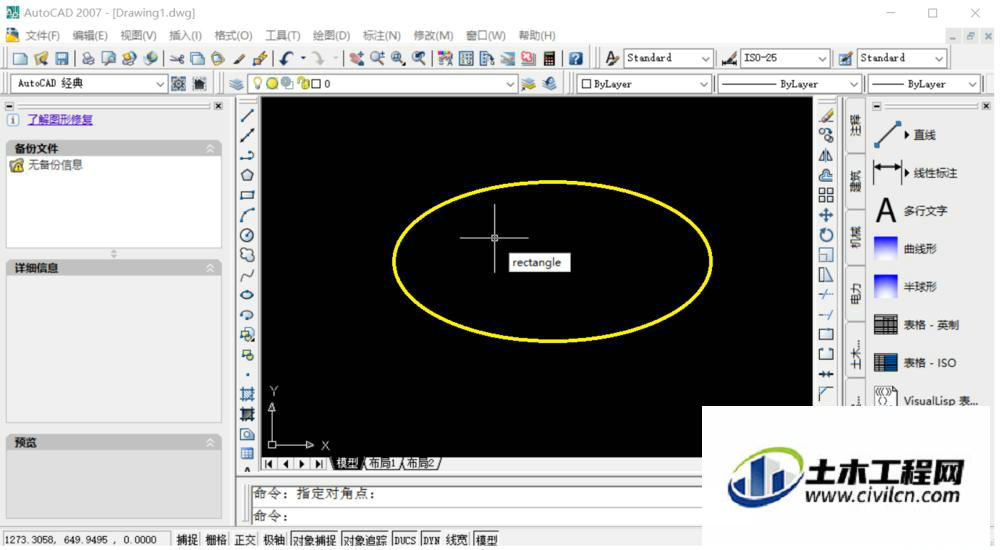

打开Auto CAD2007，使用rectangle命令绘制一个矩形做电脑显示器示意。
第2步

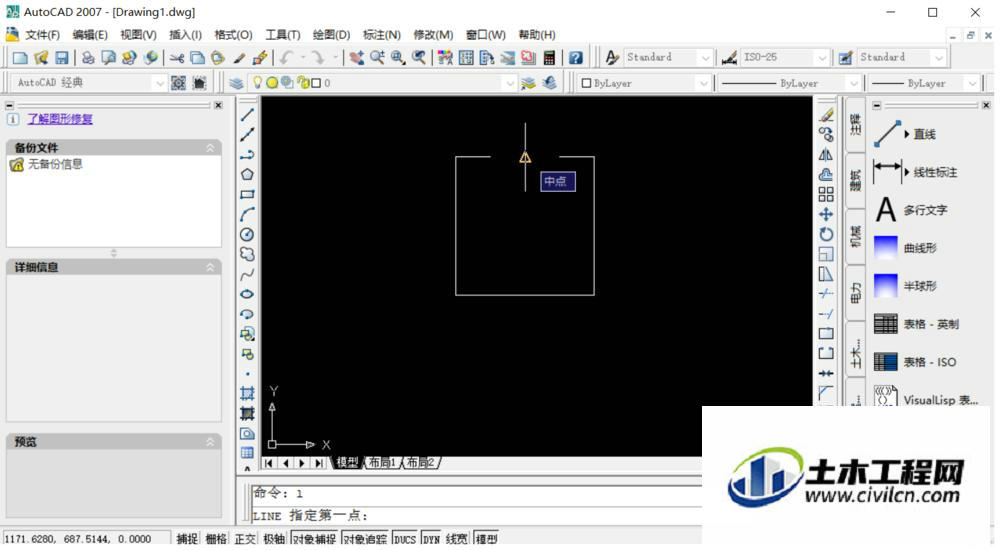

使用line命令，通过捕获矩形边界中点，绘制一条垂直直线，用于后面的镜像操作。
第3步
在矩形下面绘制半边梯形，左侧超出中线，后面会剪掉，用来镜像做键盘示意。
第4步
使用tr命令，将梯形左侧多余部分切掉。
第5步

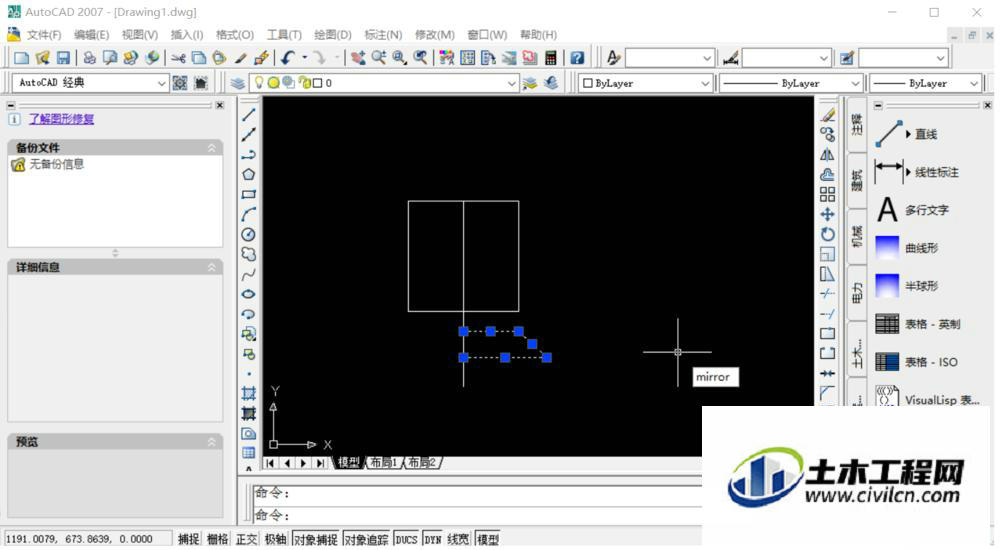

选择刚刚绘制的半边梯形，使用mirror命令，有中线部分镜像出一个完整的梯形，由此一个显示器+一个键盘的简易电脑示意图生成了。
第6步

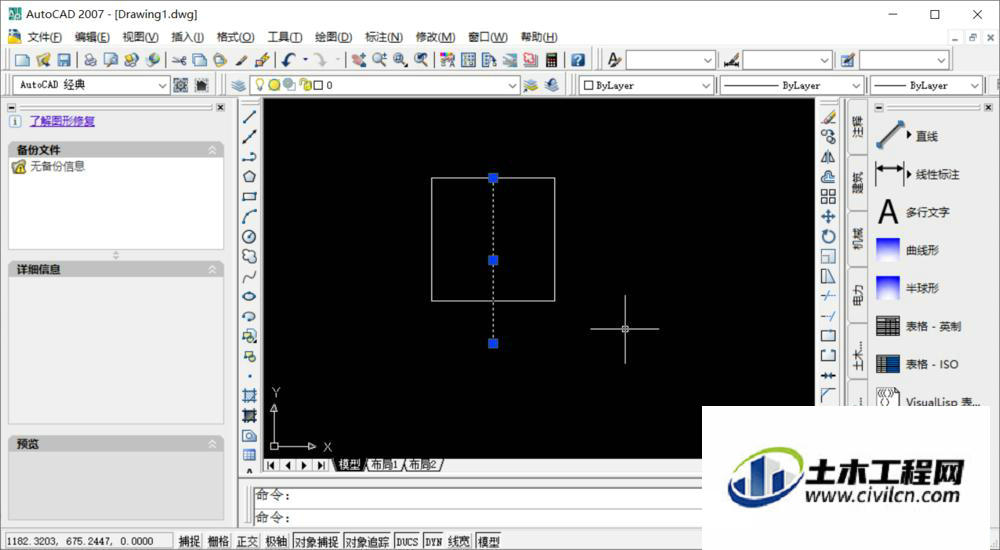

删除中间线，显示器+键盘示意图如下。
第7步

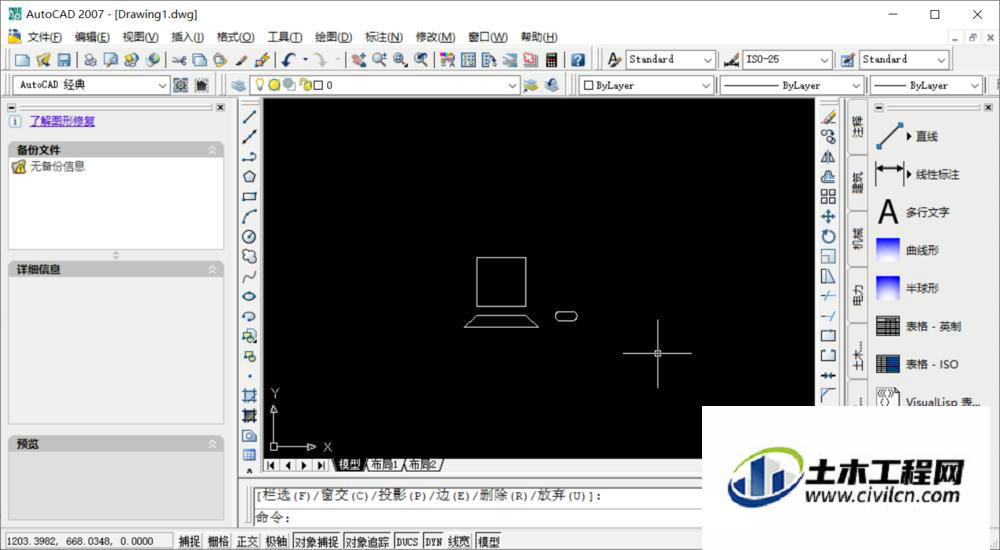

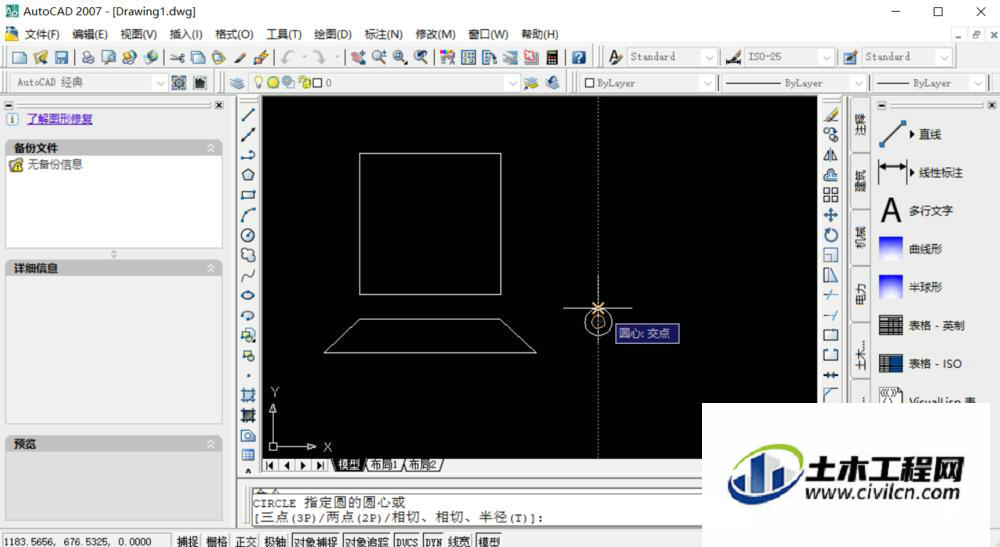

接下来在右侧绘制一个“路由器”示意图，线绘制一个圆，然后从圆上下侧各绘制一条切线，最后镜像，删除多余部分。
第8步

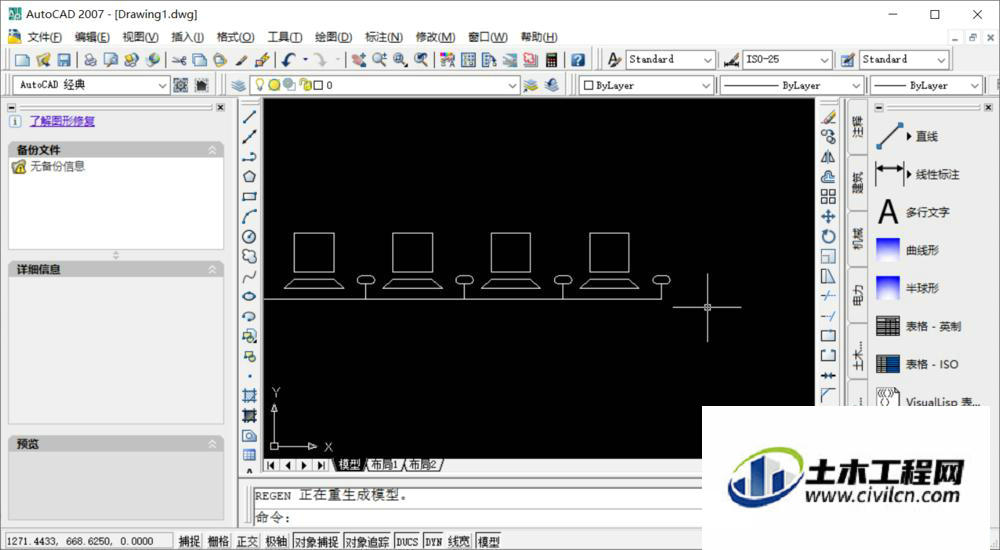

增加“网线”，多阵列几个“电脑”示意图，整体效果如下。
温馨提示：
以上就是关于“CAD如何画电脑示意图？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
