CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多图形在绘制的时候,有是使用多个图形叠加出来的,那么今天就来分享一下比较快速的CAD不同方法绘制内部正方形教程。

方法1直线l

第1步

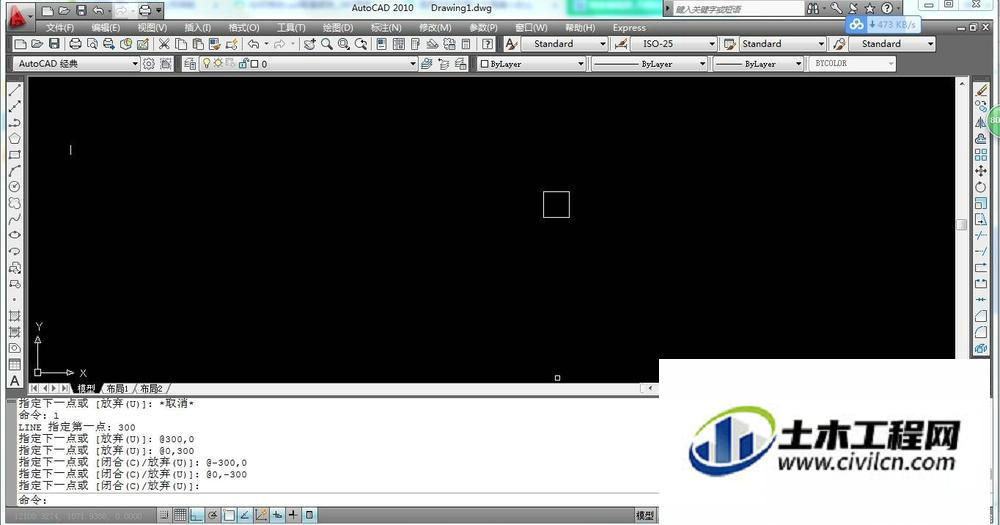

在CAD最底部输入命令的指令“l”,再使用键盘最上面的f8(正交)输入3000,确定第一个点,下一点输入300逗号0,再下一点输入0逗号300,接着输入负300逗号0,按c(闭合),第一个正方形成形


第2步

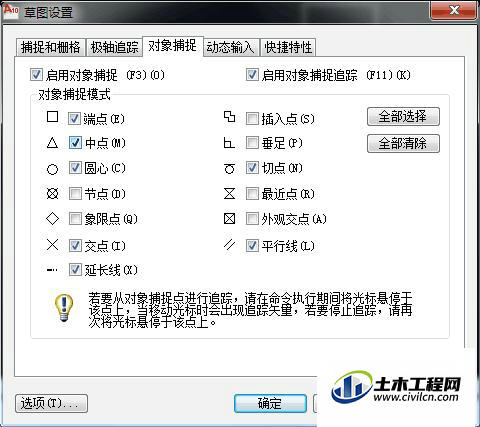

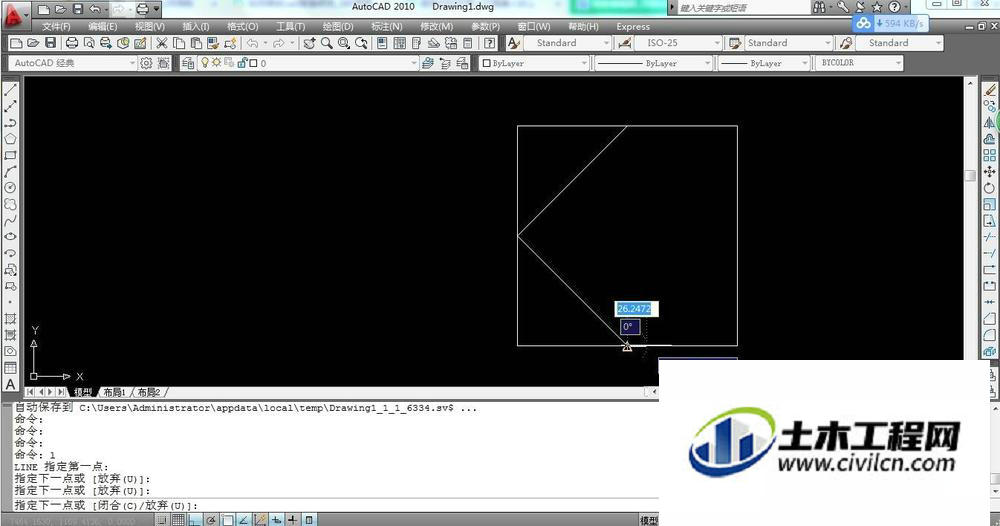

鼠标右键点击软件左下角的对象捕捉里面“设置”,选中“中点”;再次输入“l”的指令,用鼠标移到线上的中间,会显示一个不同颜色的标志表示中点,将线与线之间的中点连接;连接成一个新的正方形





第3步

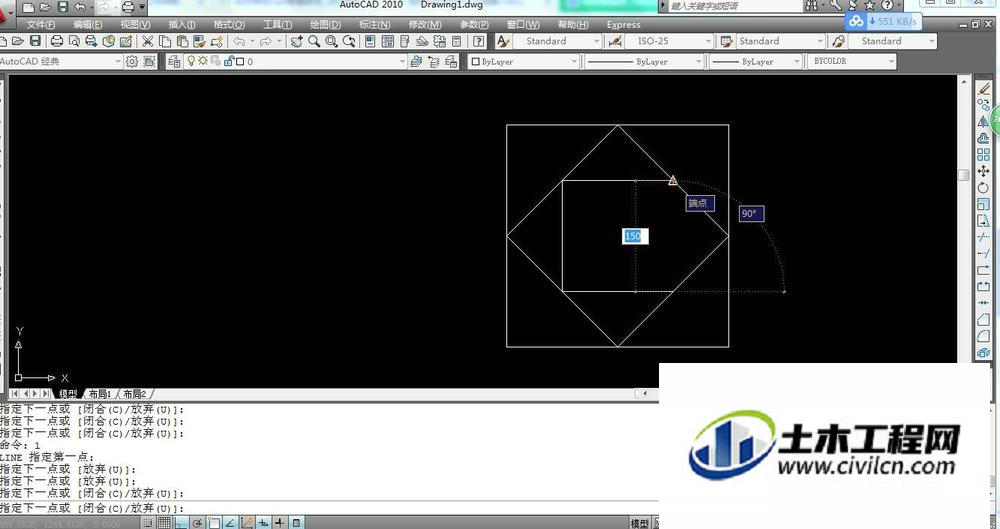

多次重复上述步骤,即可形成完整的内部连接正方形。

方法2矩形rec

第1步

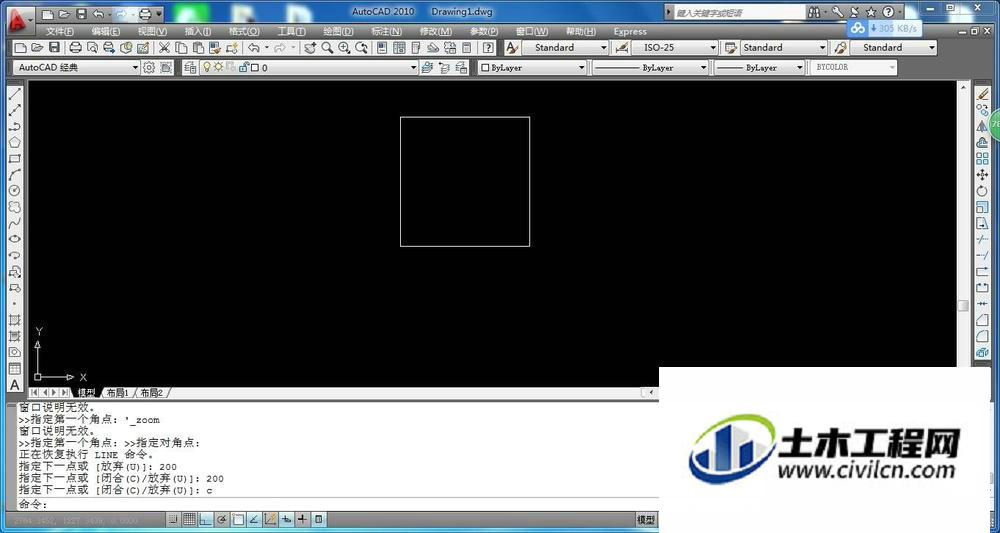

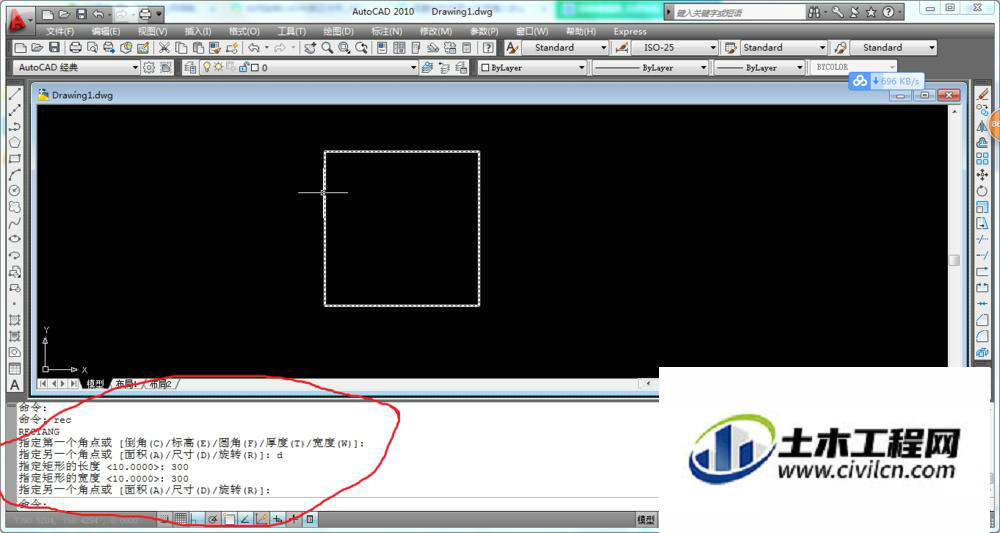

打开正交f8输入命令rec【几何图形】,鼠标在界面点击确定第一角点输入d【尺寸】,输入正方形的长度后再输入正方形的宽度,在界面的一个方向点击,完成第一个正方形



第2步

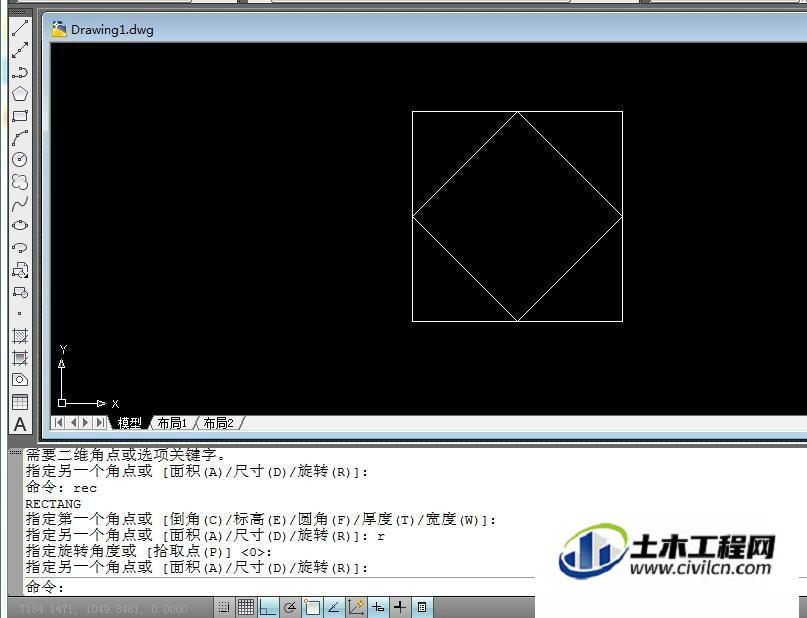

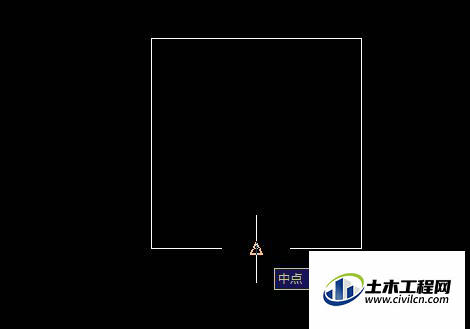

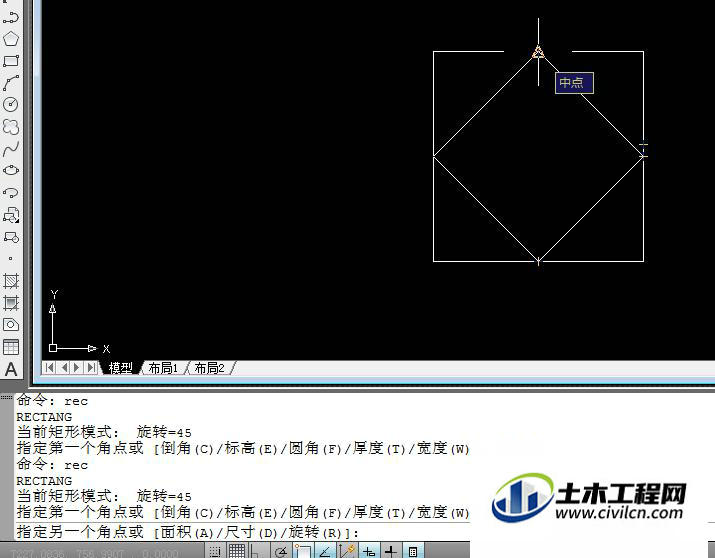

同样也是在对象捕捉右键“设置”选择中点,再次输入rec,用鼠标指定正方形任意一条线的中点,指定它的第一个角点;输入指令"r",点击移动到邻线的中点,再点击移动到另一条邻线的中点,形成45度角的正方形





第3步

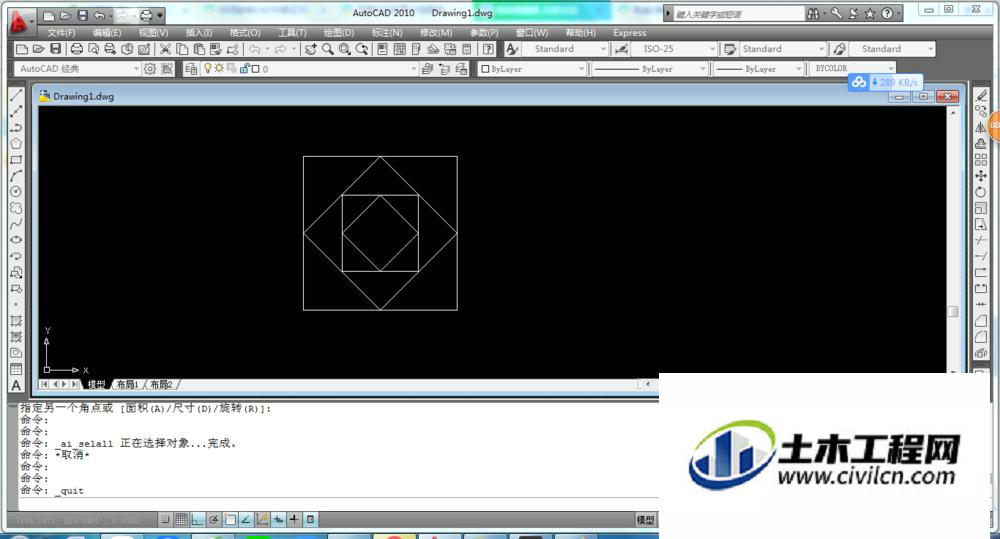

重复上述操作,即可形成内接正方形
