CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，一些图纸在画的时候，我们需要标注好尺寸，这样别人再查看的时候会更清晰，那么CAD新手怎么标注尺寸？本次的教程分享给大家，希望能够帮助到需要的朋友们。
第1步

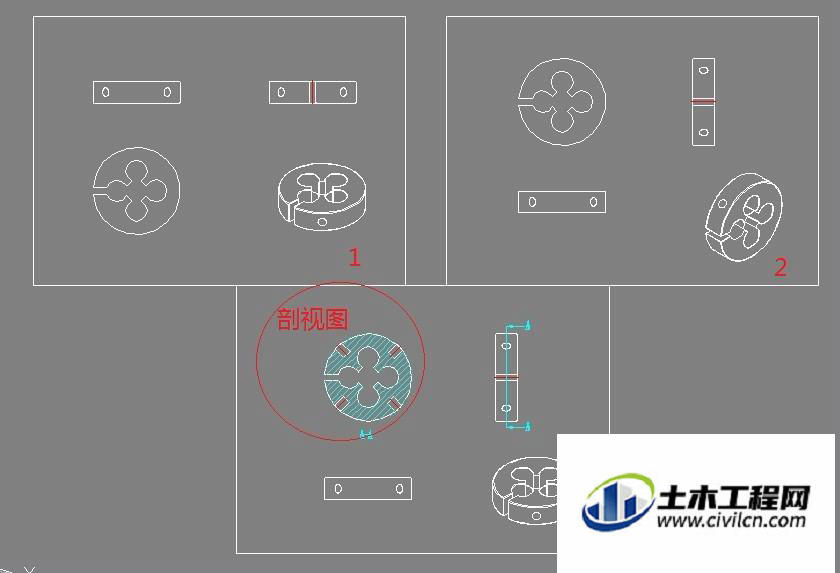

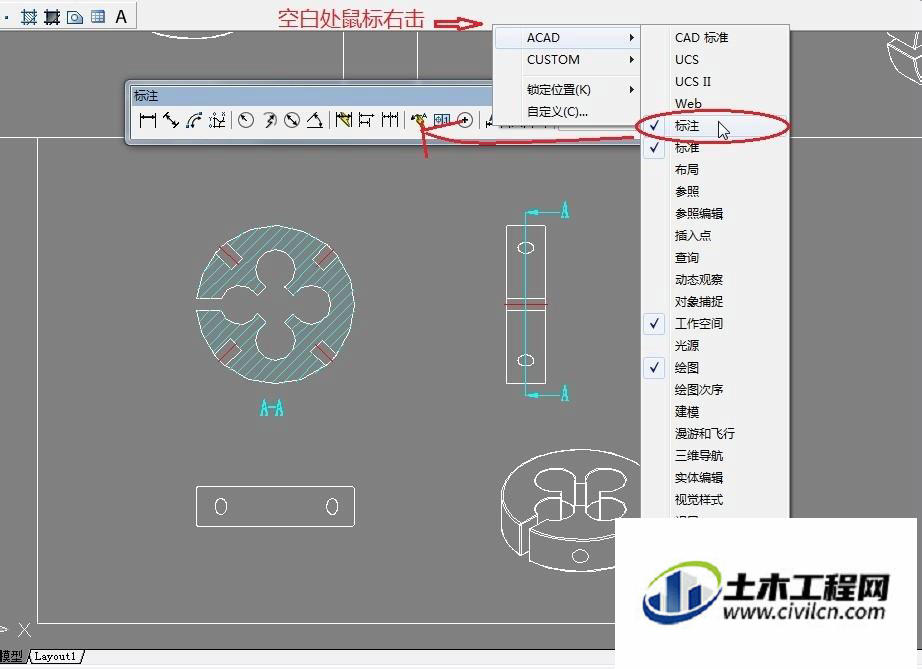

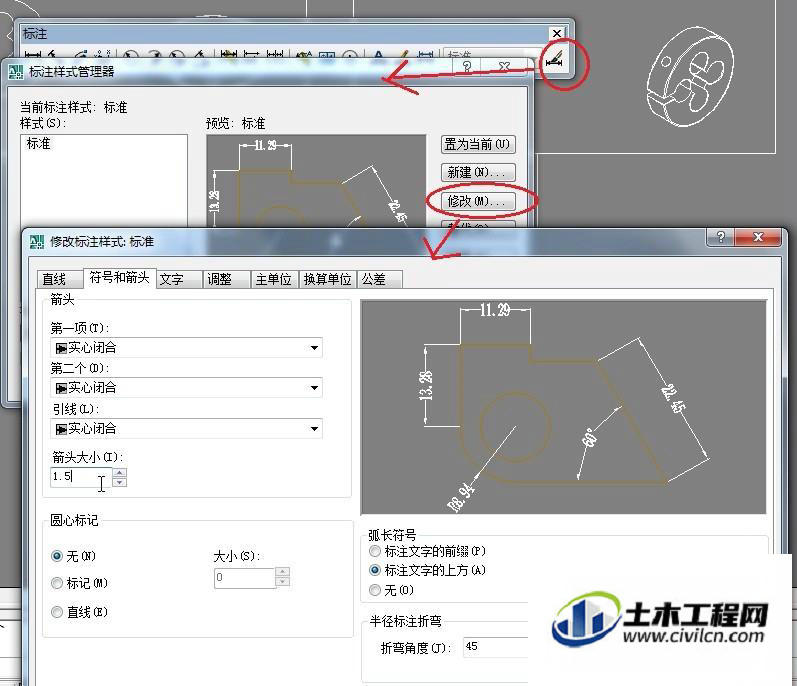

准备工作：1.调整视图：图中的1、2是标准三视图，可以看出无法显示侧面螺牙孔位置关系，调整为3，剖视图也是比较常用的一种表现视图；2.调出标注工具栏：在菜单栏空白处右击，勾选出aCAD里的标注；3.设置标注样式：左键单击标注工具栏的最后一个项目，进入标注样式管理器，进入修改，调整各参数，确定，退出设置；
第2步

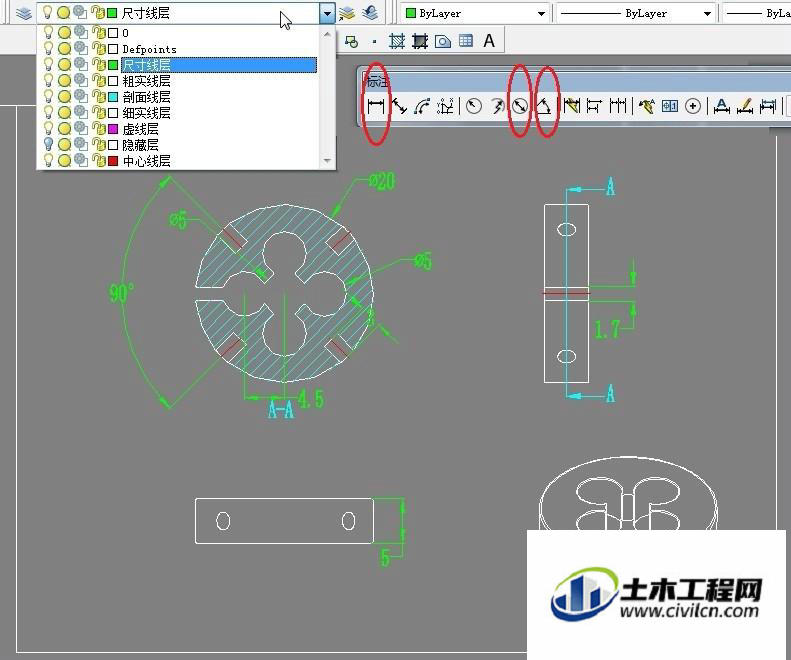

标注：在图层特性中选择尺寸线层为当前图层，左键单击标注工具栏中的项目，左击需标注的图形线条，左击合适位置，尺寸标注自动生成：线性标注：1.7 5 4.5 3；直径标注：Ø5 Ø5 Ø20；角度标注：90º；
第3步

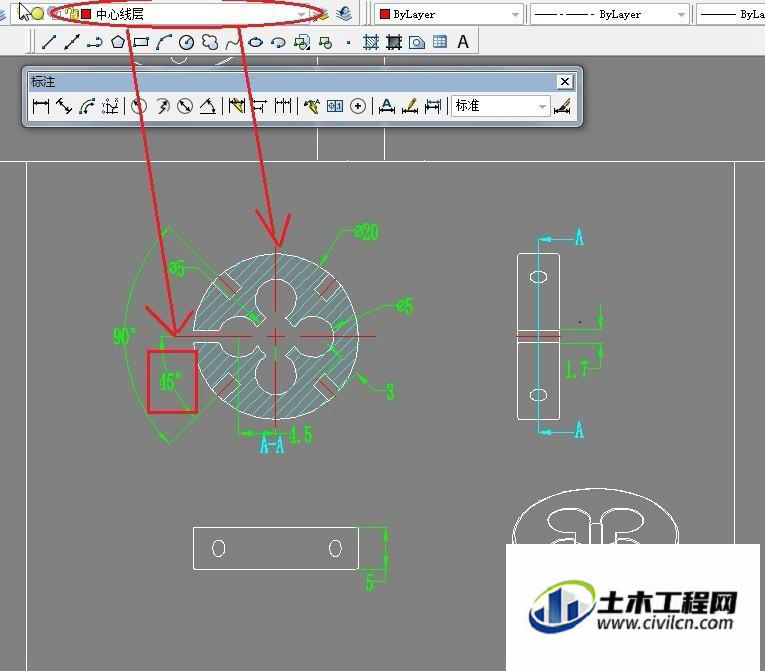

侧面螺纹孔的角度尺寸无法标出，需要补充中心线，当前的尺寸线层画好后，再选择中心线层，然后标注角度45º；
第4步

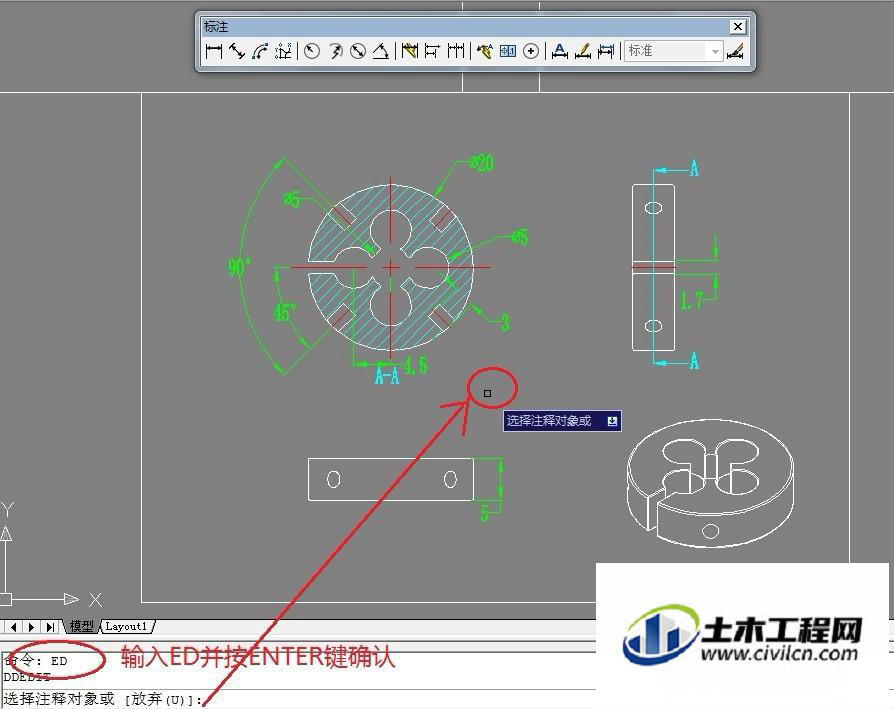

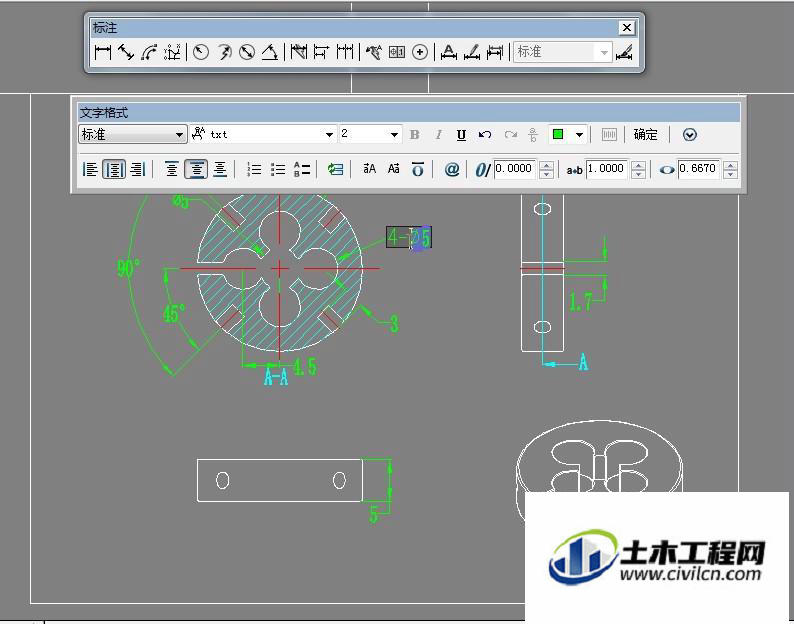

编辑修改尺寸：输入ed后按enter确认，十字光标变为小方框光标，移动到Ø5上左键单击，尺寸显示为可编辑状态，输入“4-”后点确定，同样方法为其它的尺寸补充“4-”，注意中心圆Ø5改为m5×0.8；
第5步

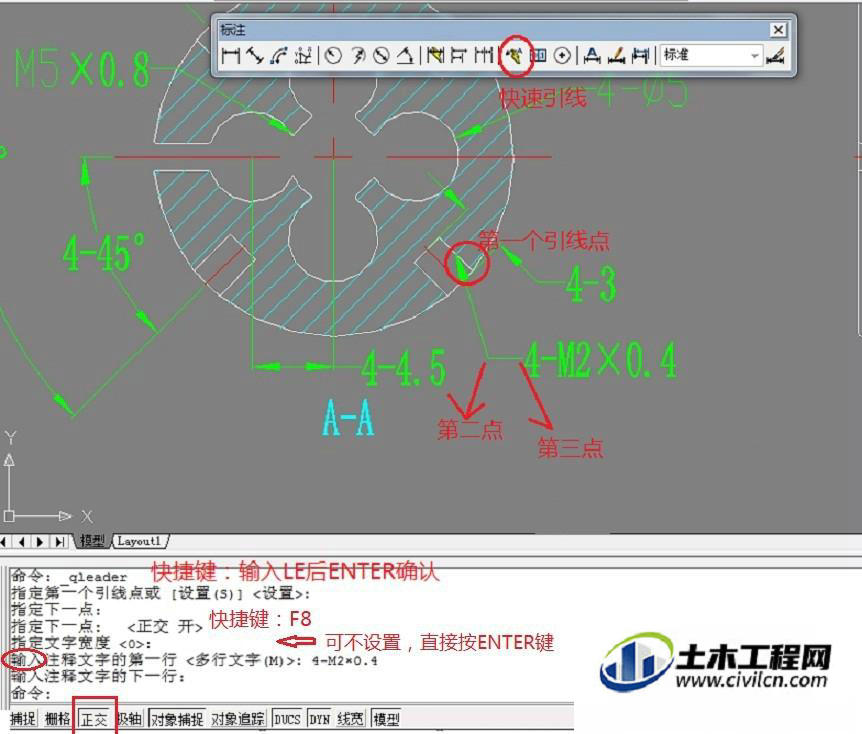

引线标注：标注栏—快速引线，(或者输入le后enter)，左键依序确认3点，文字宽度取默认0（直接按enter键），输入4-m2×0.4后enter两下，引线标注ok，为了标注的美观，第2和3点保持水平，开启正交（或按f8）再确定第3点即可；
第6步

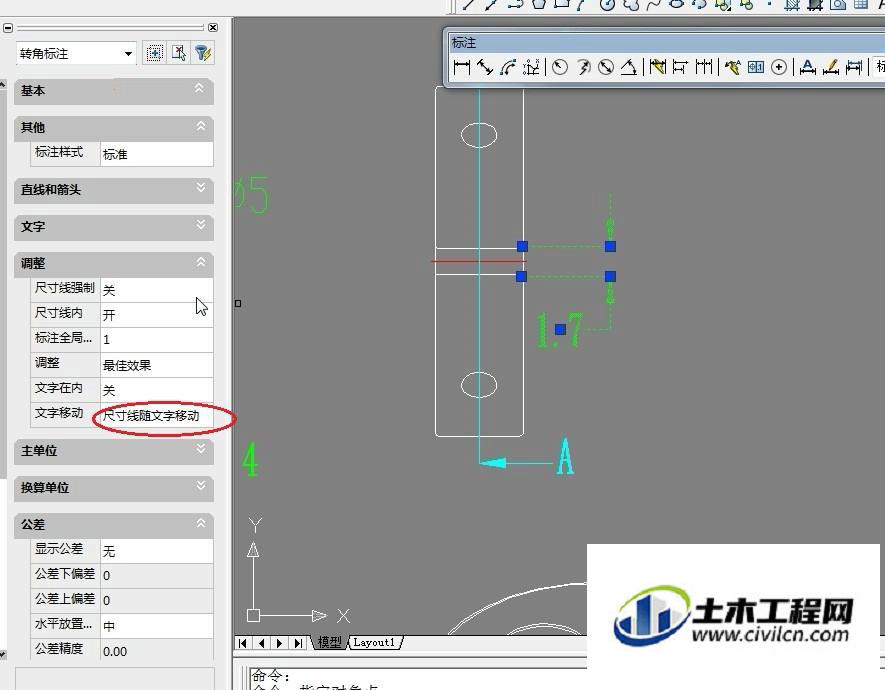

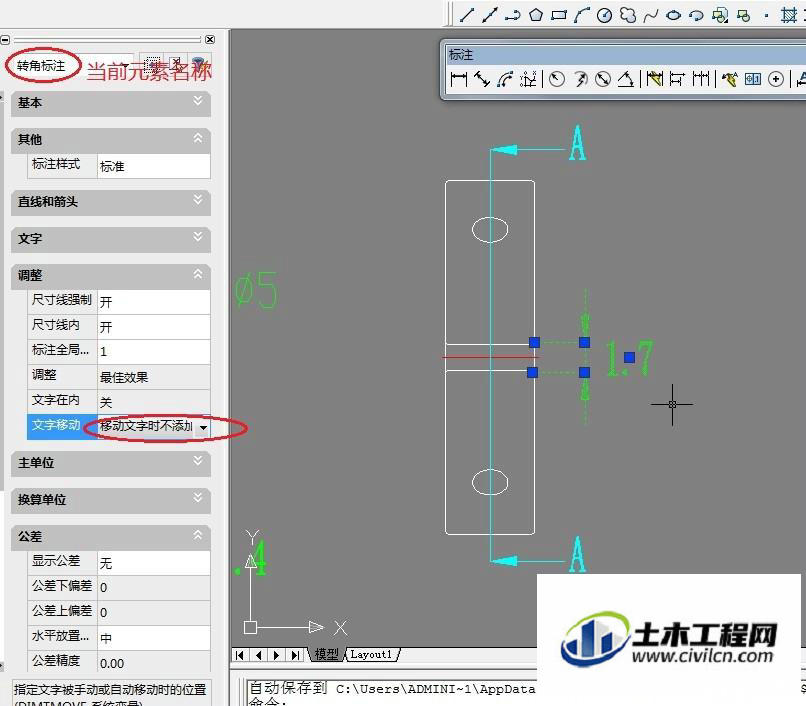

微调尺寸位置：选中尺寸，右键—特性，（或ctrl+1）,调出元素特性面板，调整—文字移动—尺寸线随文字移动，下拉箭头选择移动文字时不添加引线，调整文字到合适位置；
第7步

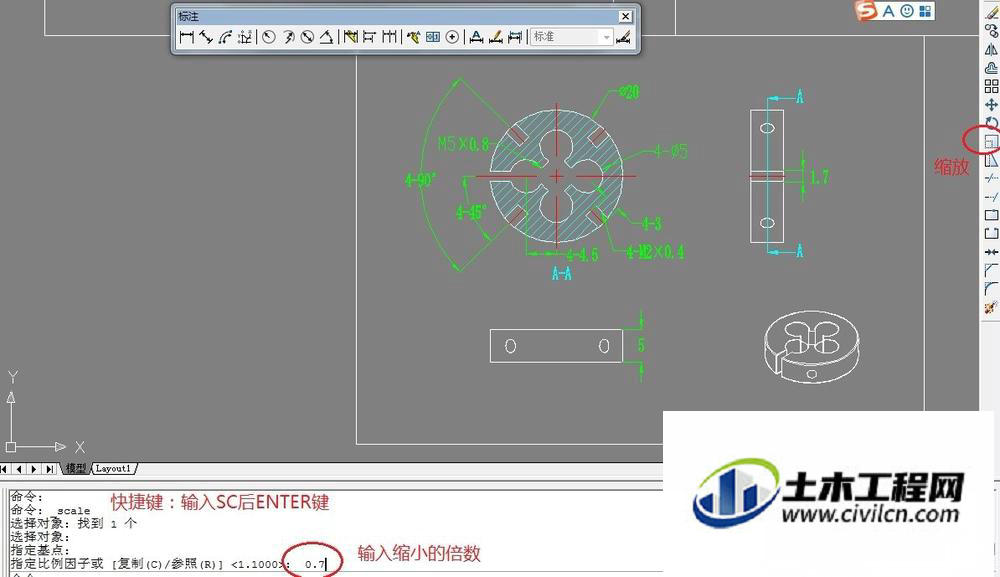

缩放3D图：修改工具栏—缩放，（或输入sc后enter），选择3D图，enter，指定中间任意位置为基点，输入缩写倍数0.7，enter；
第8步

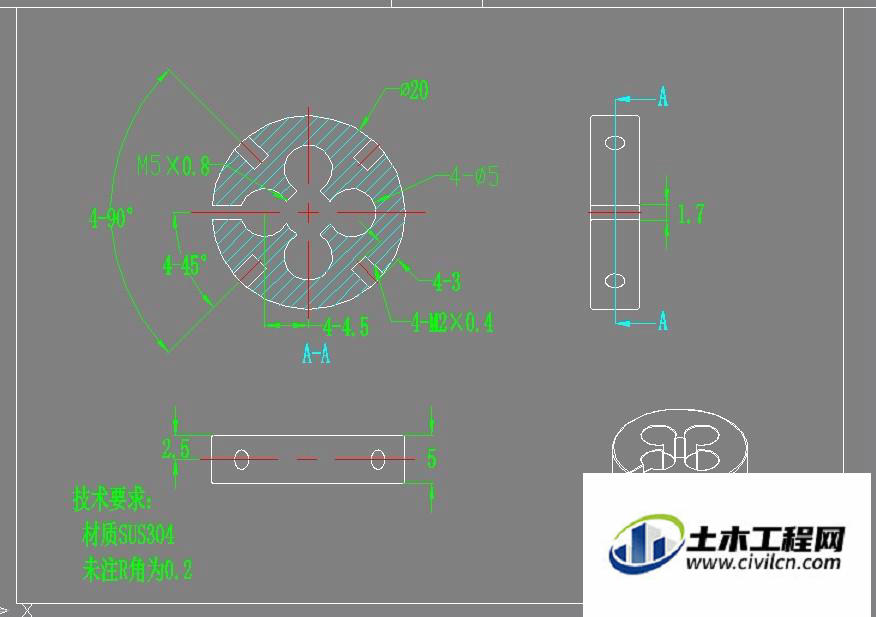

螺纹孔的定位尺寸2.5：画出中心线，标注线性尺寸，在实际加工中，中心线的位置足够长，也可视为是在厚度的一半，即中间位置，当然加注上会更明确；加注技术要求：绘图—文字—多行文字，（或输入t后enter），输入内容后，确定，保存文件，尺寸标注基本完成。
温馨提示：
以上就是关于“CAD新手入门：标注尺寸”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
