CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，轴网可以说是绘图的基础工具，能让我们的图形更加清晰好看，但是轴线需要进行标注，不知道怎么操作的朋友，可以参考下面的CAD的轴网的尺寸标注教程。
第1步
首先，打开AutoCAD绘图软件，进入绘图页面，首先进行轴网的绘制，点击左侧工具栏中的“轴网柱子——绘制轴网”。
第2步

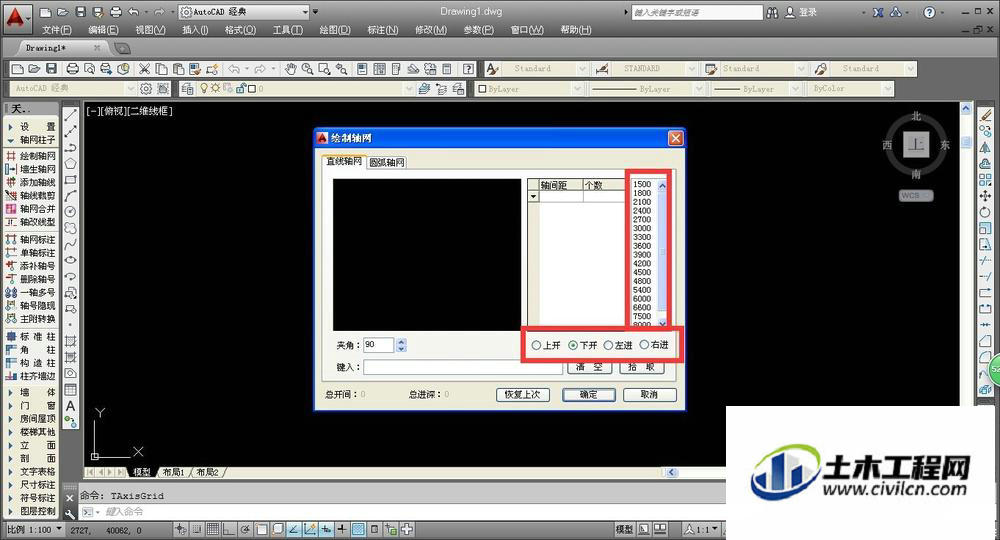

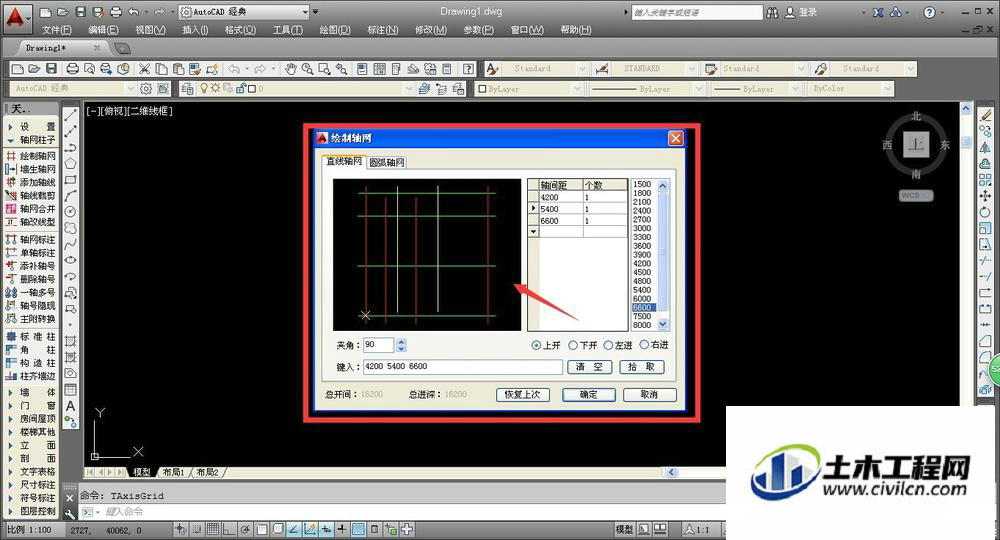

进入轴网的设置窗口，在窗口中进行轴网的间距和左进，右进，上开，下开等项目的设置，完成后点击确定，系统会自动输出轴网。
第3步
鼠标左键点击相应位置即可放置轴网，这样就完成了图纸的轴线绘制，下面就可以进行轴线的具体标注，依旧在左侧工具栏进行选择。
第4步

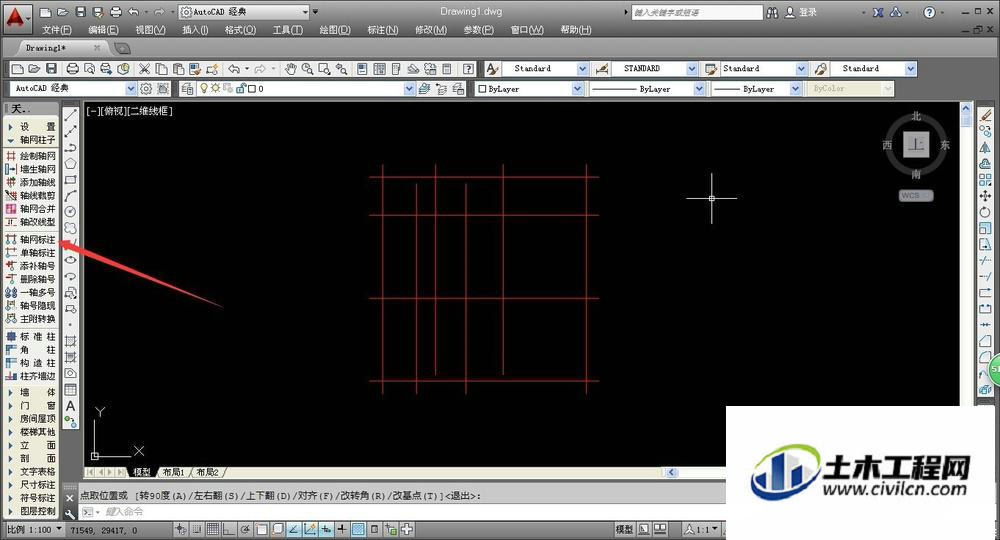

在左侧工具栏选择“轴网柱子——轴网标注”进行轴网的具体标注，系统会提示我们进行标注选择。
第5步

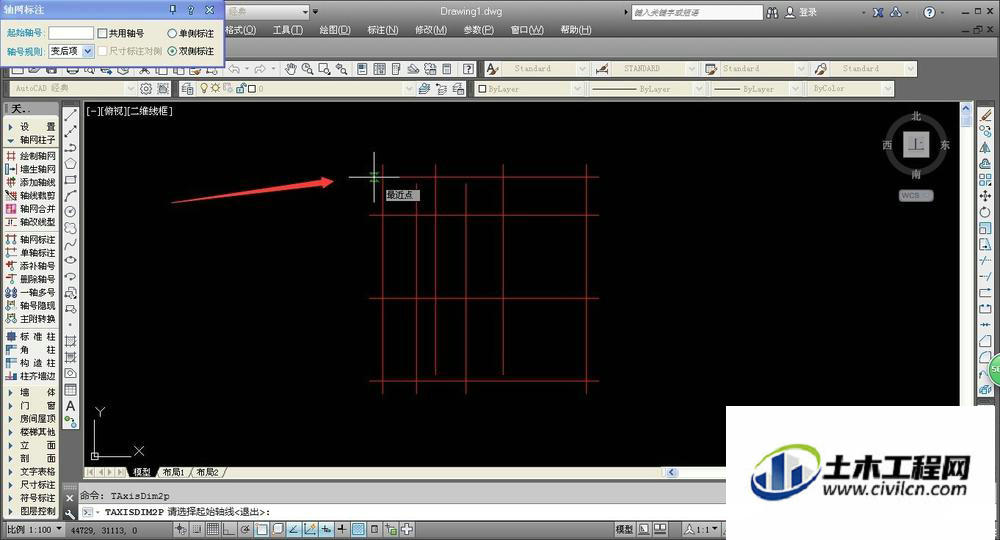

系统让我们点击“起始轴线”我们点击轴线的一个起点即可，系统选定轴线会被标注为虚线，方便我们进行确定。
第6步

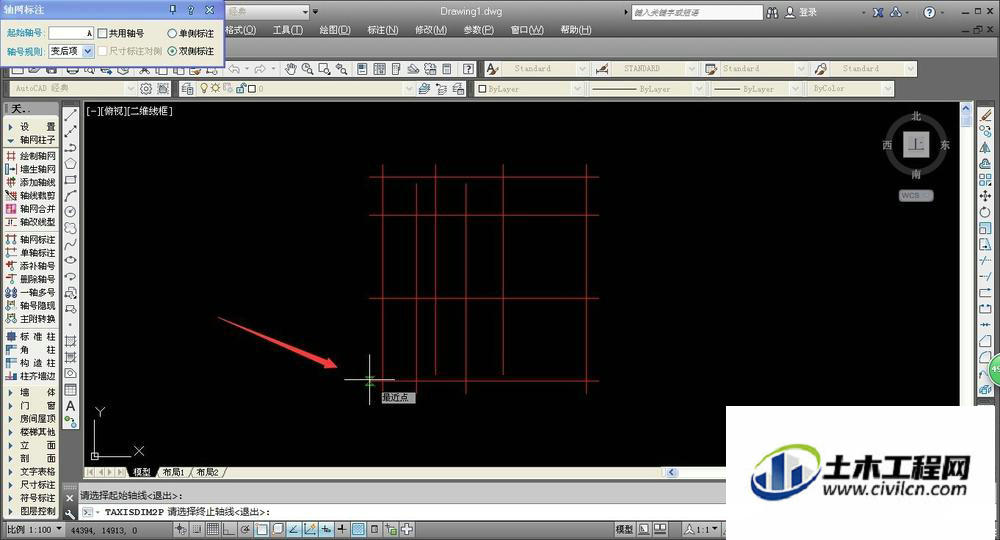

确定起始轴线后，系统会让我们选择末尾轴线，选定后，系统就会自动选定中间的所有类似轴线，点击空格确定输入。
第7步

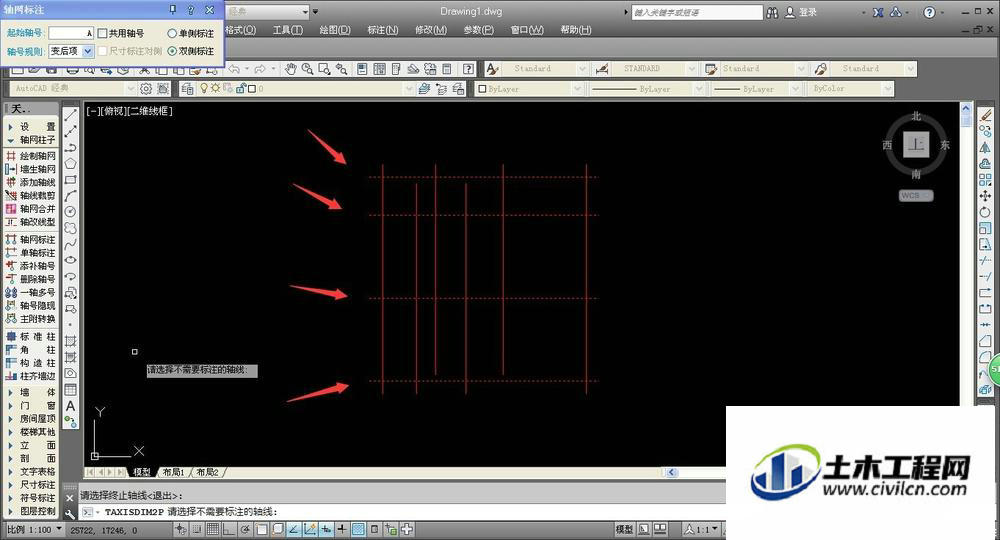

我们可以看到，设置起始和末尾轴线中间的所有轴线都变成了虚线，都为选定轴线，这样我们点击空格确定选定轴线，系统就会自动输出标注。
第8步

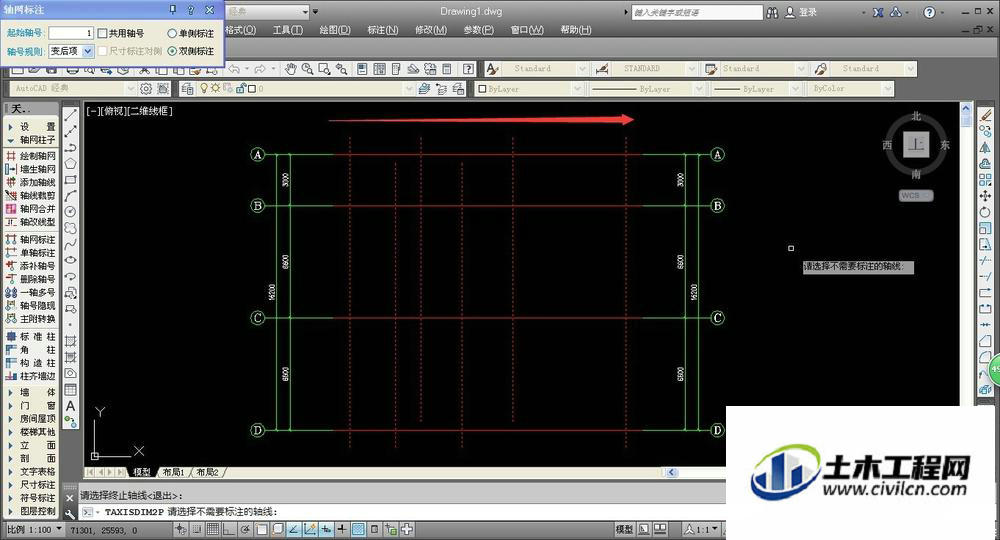

系统选定的所有轴线都进行了标注，系统默认标注为绿色线条，并在每一个标注线之间都有线进行连接，在连接线上有数字标注。
第9步

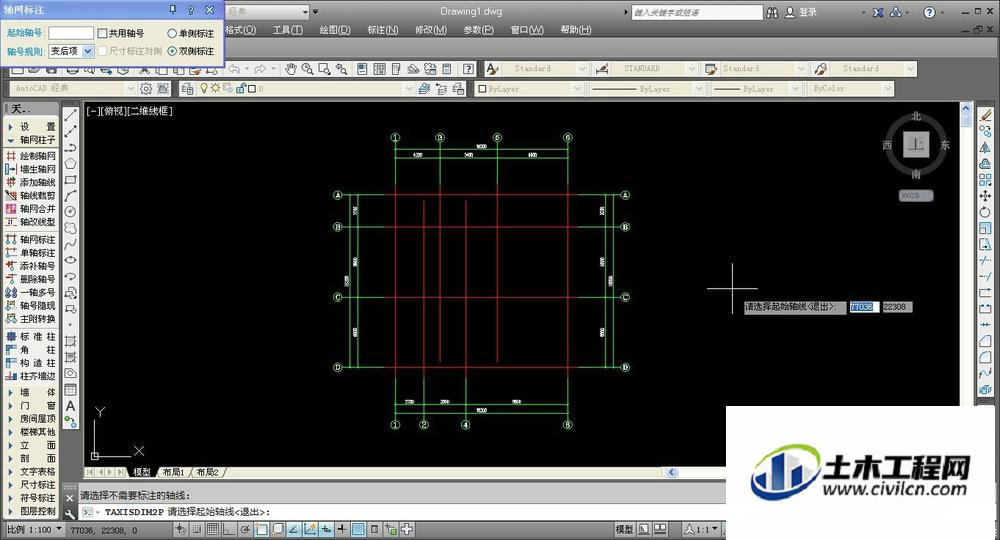

根据以上操作进行另一方向的轴线标注，即可完成所有轴线的标注，系统默认标注符号为a——z或者1——2，我们可以在设置窗口自行设置。

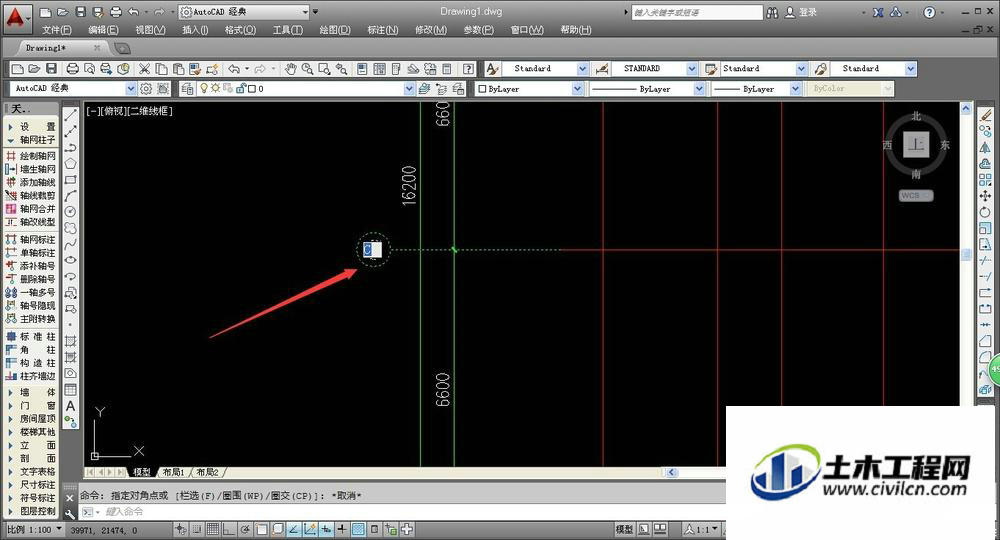

第10步
如果标注符号需要更换，可以直接双击标注符号处，即可进入修改命令，我们可以使用退格键进行标注符号的删除，并进行重新输入。
温馨提示：
以上就是关于“如何使用AutoCAD进行轴网的尺寸标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
