SketchUp设置线条出头和端点教程

 SketchUp是一个3D建模计算机程序，适用于广泛的绘图和设计应用 - 包括建筑，室内设计，工业和产品设计，景观建筑，土木和机械工程，剧院，电影和视频游戏开发。SketchUp在进行建模的时候，我们可以对模型线条进行各种设置，从而让线条的风格产生变化，其中线条出头以及端点，是最常用的一种风格设置，可以让模型形体看起来轮廓清晰，接下来我就跟大家分享下SketchUp设置线条出头和端点教程，希望能帮助到有需要的人。

方法/步骤

第1步

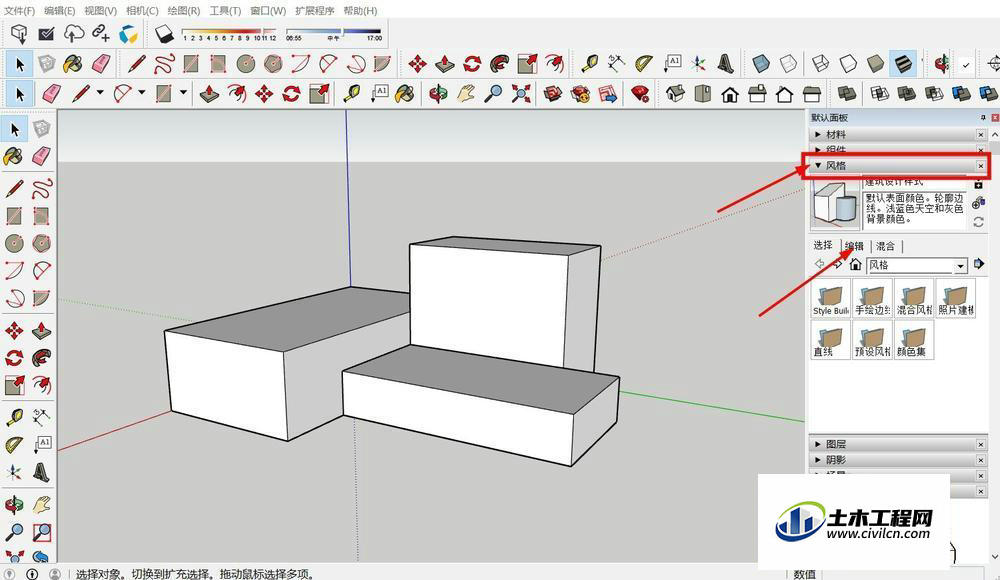

      首先，我们在草图大师上方的菜单栏中点击窗口选项，在弹出的菜单中点击风格，系统就会在右侧指定位置出现风格设置窗口。

第2步

      进入到风格设置，在风格设置下方点击编辑选项，编辑选项的第一类设置，即为草图大师的线条设置。

第3步

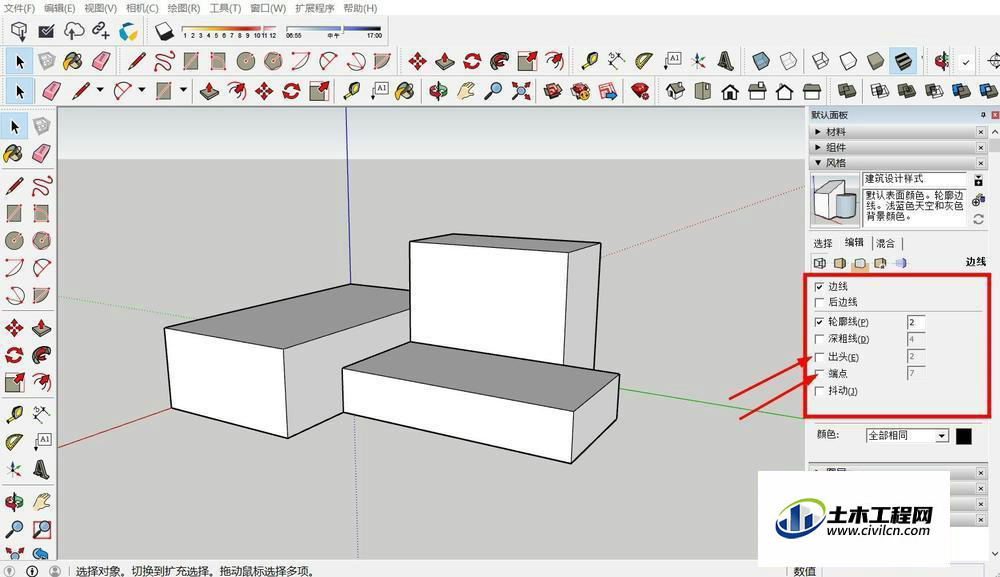

      在设置栏中，我们就可以看到出头以及端点的设置，将两个设置进行勾选，模型的线条就会根据设置出现出头和端点。

第4步

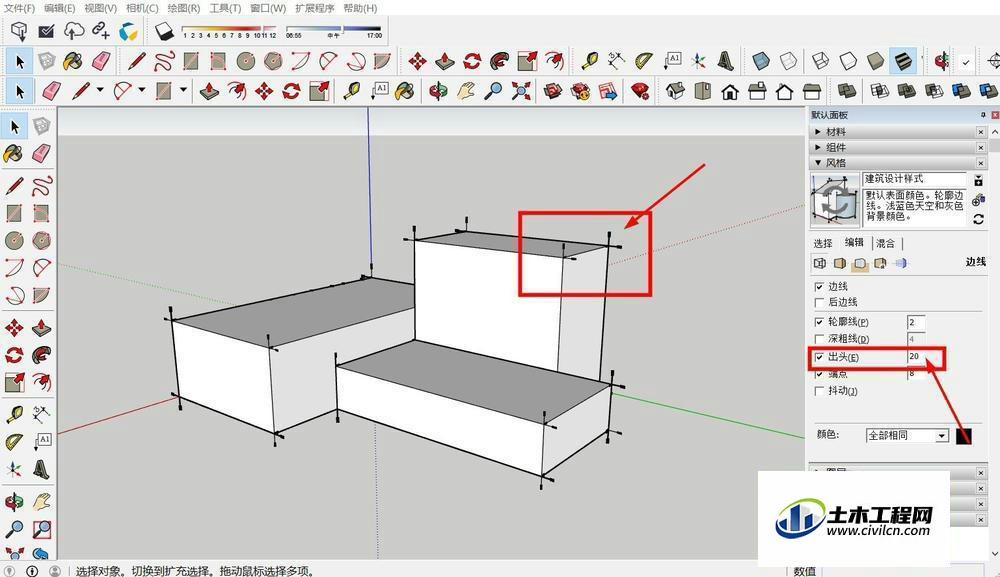

      线条出头主要是线条在终点之后，继续进行一定长度的延伸，在设置中输入对应的长度，即可完成设置，线条出头一般设置为3左右即可。

第5步

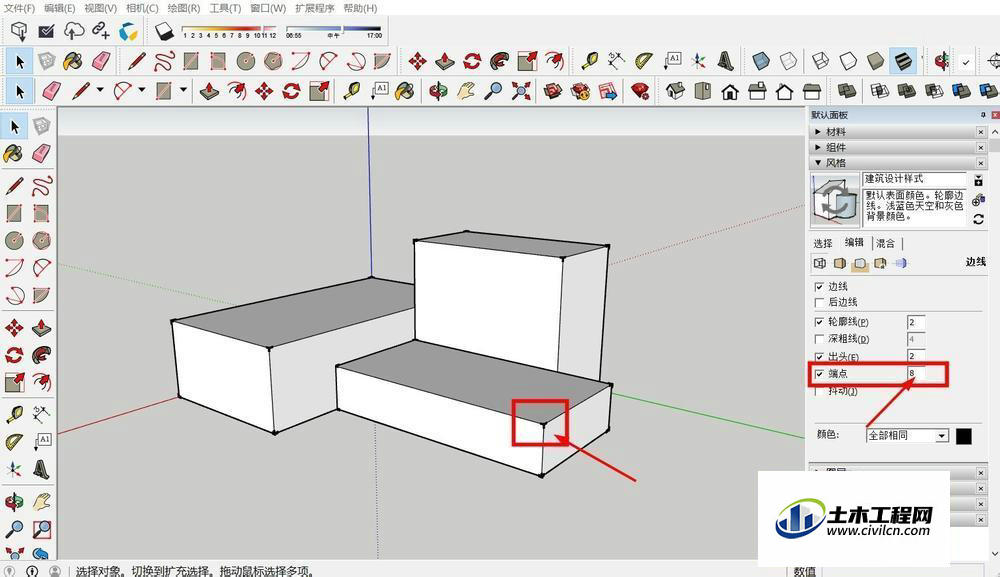

      线条的端点设置，就是在线条的终点出现端点，数值越大，端点也会越大，如果设置了线条出头，端点会显示在出头线条的终点位置。

第6步

      将两个线条设置全部开启后，我们就可以看到模型的线条端点都出现了加深的端点，这样模型的交点会更加明显，方便绘制的同时，也可以让模型更加清晰。
