建筑工程地基及基础常见设计工艺介绍 46P

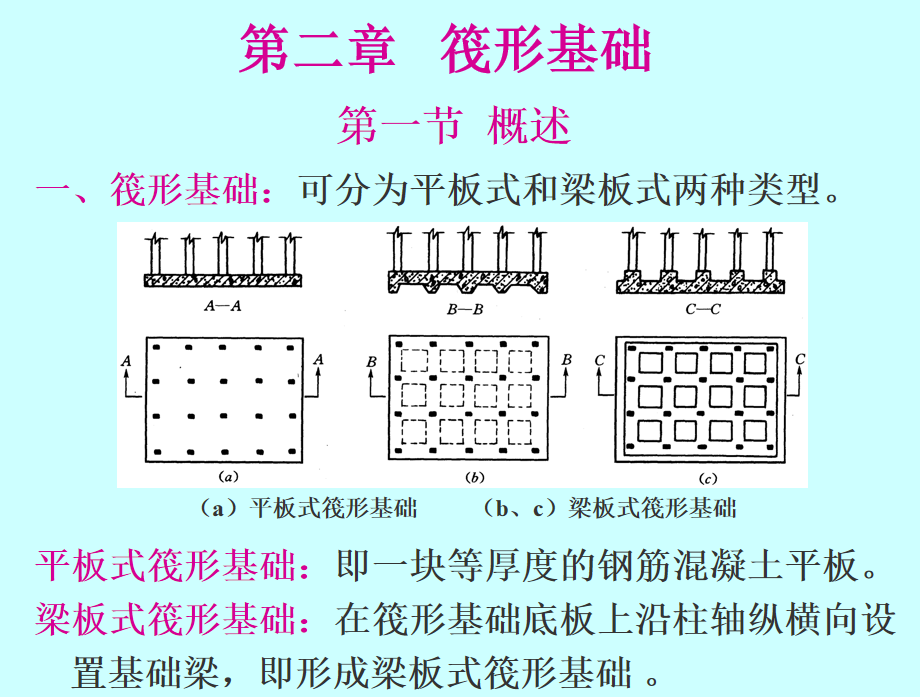

筏形基础可分为平板式和梁板式两种类型。平板式筏形基础即一块等厚度的钢筋混凝土平板。梁板式筏形基础是在筏形基础底板上沿柱轴纵横向设置基础梁,即形成梁板式筏形基础 。

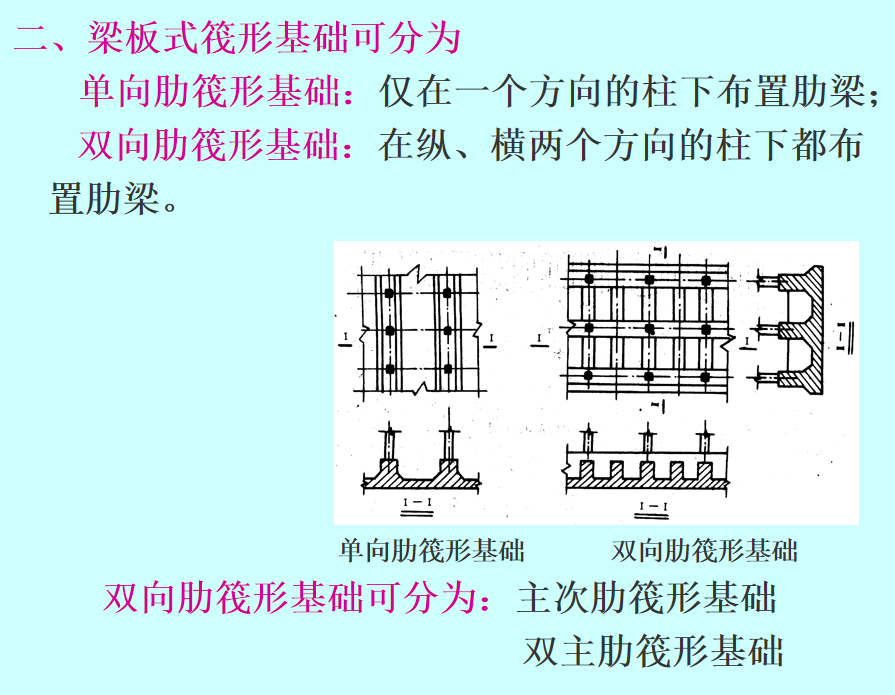

梁板式筏形基础可分为:单向肋筏形基础:仅在一个方向的柱下布置肋梁;双向肋筏形基础:在纵、横两个方向的柱下都布置肋梁。双向肋筏形基础可分为:主次肋筏形基础、双主肋筏形基础 。
筏板厚度应根据抗冲切、抗剪切要求确定。1.一般不小于柱网较大跨度的1/20,并不得小于200mm。2.可根据楼层层数,按每层50mm确定。3.对12层以上建筑的梁板式筏基,其底板厚度与最大双向板格的短边净跨之比应小于1/14,且板厚不应小于400mm。4.对于高层建筑的筏基,可采用厚筏板,厚度可取1~3m。
筏基的配筋应根据内力计算结果确定。1.筏板配筋率一般在0.5%~1.0%为宜。2.受力钢筋最小直径不宜小于8mm,一般不小于l2mm,间距100~200mm。3.除计算配筋外,纵横方向支座钢筋尚应有1/2~1/3贯通全跨,其配筋率不应小于0.15%;跨中钢筋应按计算配筋全部连通。
筏基的混凝土强度等级不应小于C30,当有地下室时应采用防水混凝土。地下室底层柱、墙的边缘至基础梁边缘的距离不应小于50mm。
