某坡屋顶单层厕所建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-12-15
  • 资料类型:RAR
  • 资料大小:339 KB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某坡屋顶单层厕所建筑施工图纸

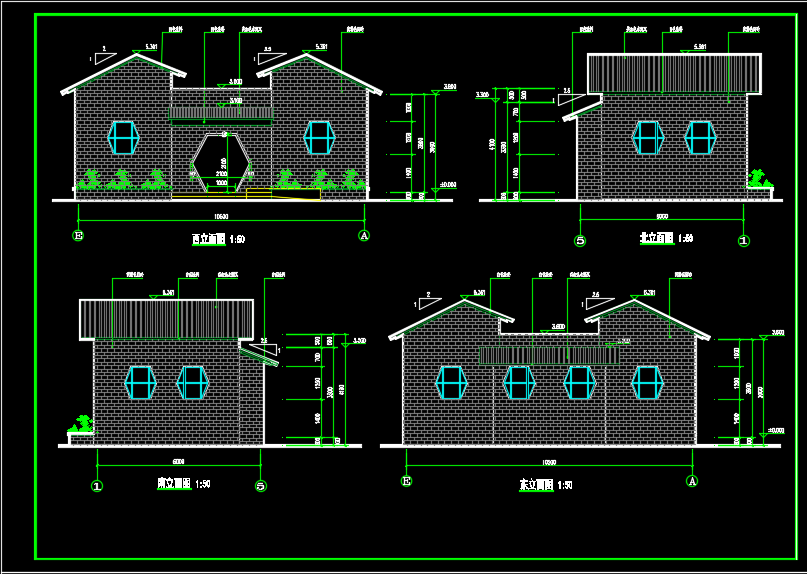

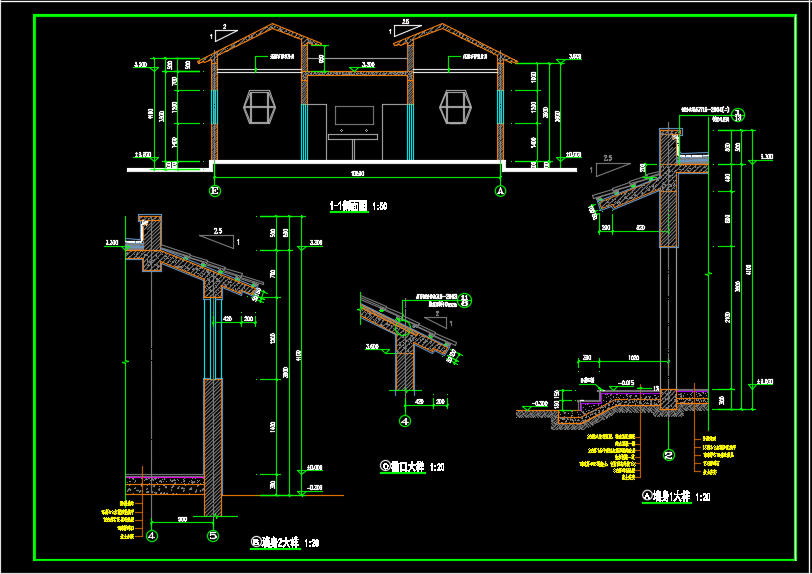

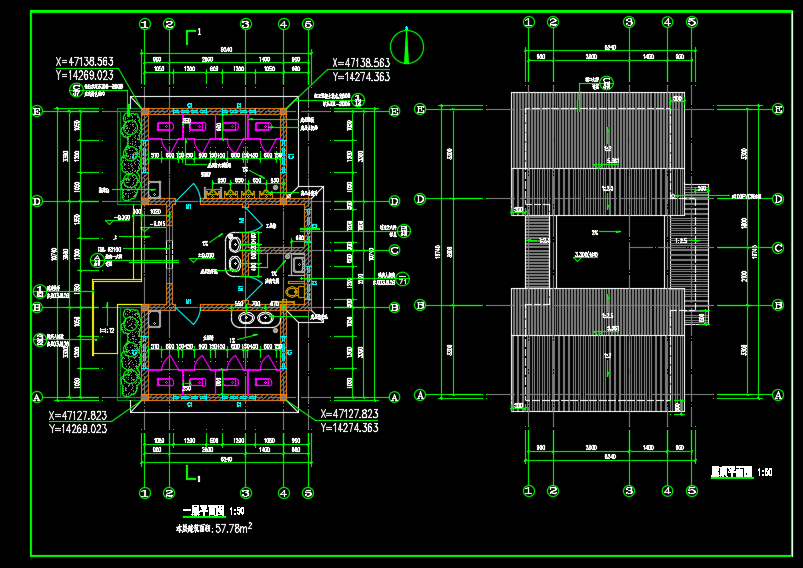

某坡屋顶单层厕所建筑施工图纸:西立面图、北立面图、北立面图、东立面图、剖面图、一层平面图等等
工程名称:公共厕所,建筑面积:57.78m2,建筑高度:4.631米,设计使用年限:50年.屋面工程1.屋面防水等级为I级,防水层合理使用年限为15年,二道防水设防,防水层选用3mm厚SBS高聚物政性沥青防水卷材。采用倒置式防水屋面,具体做法详见苏J10- 2003及苏J03- 2006.
2.屋面排水见屋面排水平面图。排水管材采DN100PVC管。女儿墙屋面水落口详见苏J03- 2006- 56.
3.防水工程施工必须由专业施工队按国家验收标准及《屋面工程技术规范》GB50207- 94施工验收。

资料截图
  • 某坡屋顶单层厕所建筑施工图纸
  • 某坡屋顶单层厕所建筑施工图纸
  • 某坡屋顶单层厕所建筑施工图纸
