某公厕建筑施工图纸(含效果图以及拷贝图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-12-15
  • 资料类型:RAR
  • 资料大小:5.07 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某公厕建筑施工图纸(含效果图以及拷贝图)

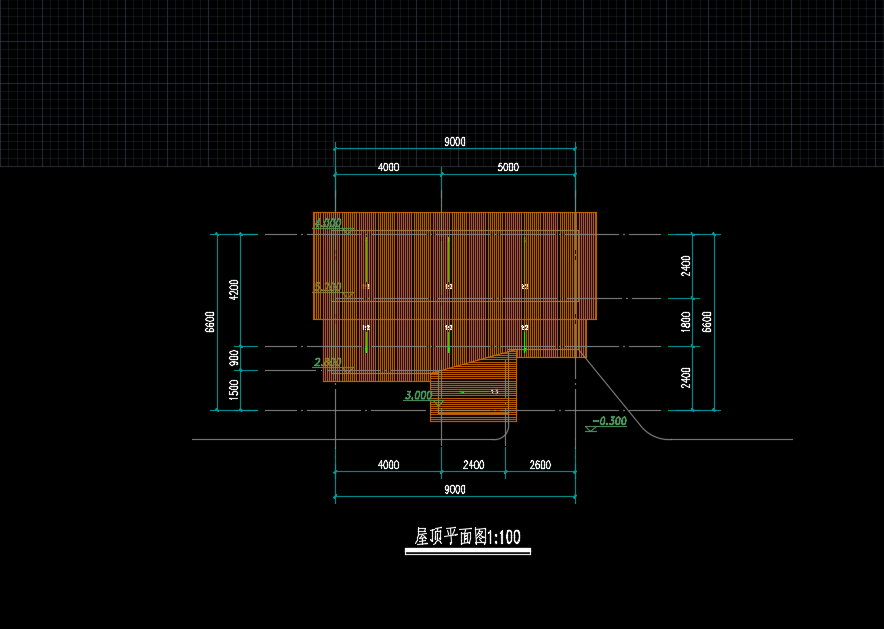

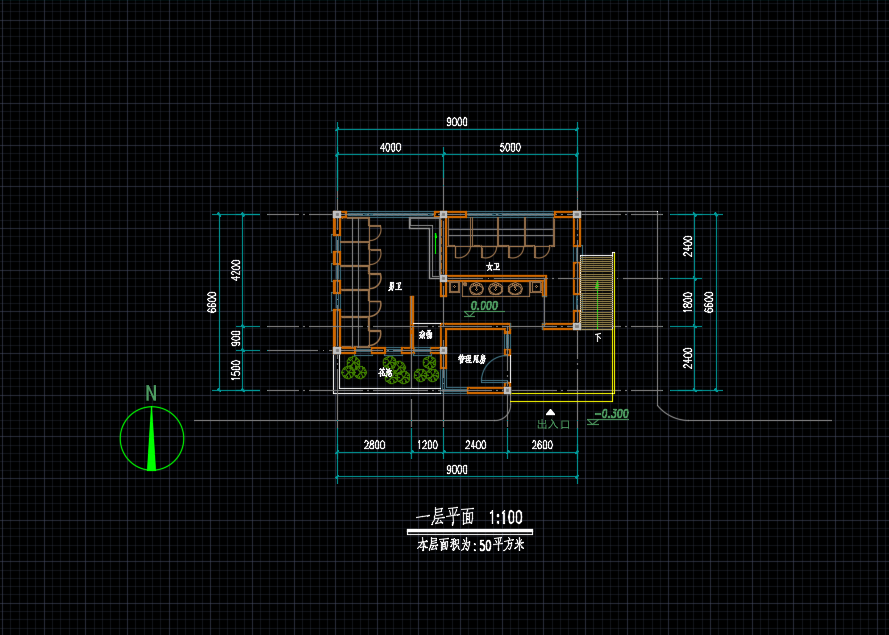

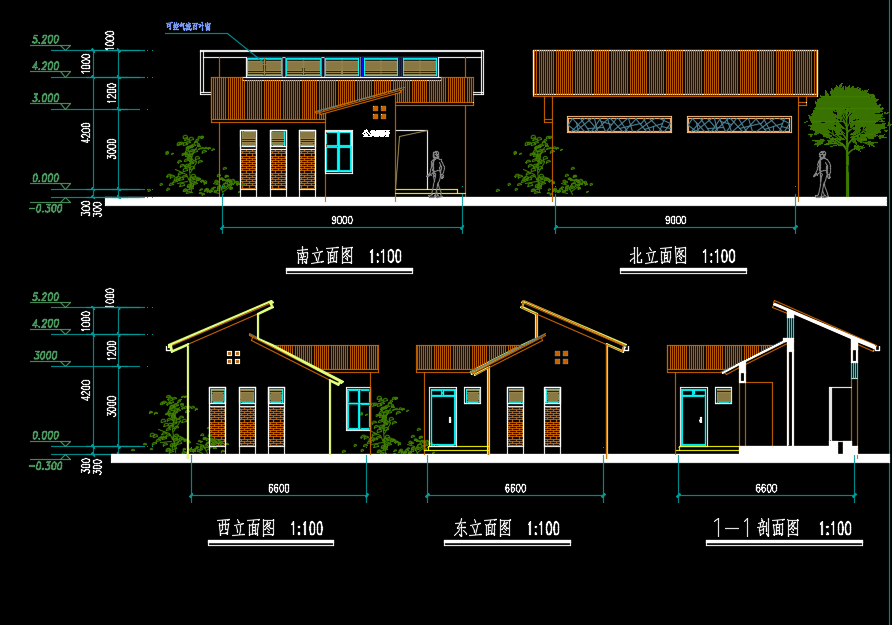

某公厕建筑施工图纸(含效果图以及拷贝图)包括:厕所一层平面,厕所屋顶平面图,厕所南立面图,厕所北立面图,厕所西立面图,厕所东立面图,厕所剖面图等等
建筑设计说明:
1.本方案意为农村规划保留居民点和集中居住点的居民营造一个文明、卫生、适用、方便的空间。
2.公共厕所的平面设计合理布置卫生洁具和洁具的使用空间,注意视线遮挡,保证私密性,并充分考虑无障碍通道和无障碍设施的配置。
3.外观和色彩的设计应与环境协调,并注意美观。在公厕周围种植杀菌能力强、蒸腾能力强的美人蕉、车前草等植物。
4.利用当地收粮后大量废弃的秸杆制作轻质混合保温板,节约建材的同时避免了农田秸杆无法处理、焚烧等现象对自然环境的破坏。
5.设置雨水收集系统和沼气池,雨水用于冲洗便池,沼气发电解决公厕照明的问题。
资料截图
  • 某公厕建筑施工图纸(含效果图以及拷贝图)
  • 某公厕建筑施工图纸(含效果图以及拷贝图)
  • 某公厕建筑施工图纸(含效果图以及拷贝图)
