四层框架结构仿古教学楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-11
  • 资料类型:RAR
  • 资料大小:2.49 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层框架结构仿古教学楼建筑施工图纸
总建筑面积:5238.23平方米,其中地上建筑面积:5238.23平方米,基底建筑面积:1248.02平方米,建筑高度:18.9m(檐口高度),建筑层数:四层(局部五层),结构形式:框架,结构安全等级:二级,使用年限:50年,抗震设防烈度:6度,耐火等级:二级。
四层框架结构仿古教学楼建筑施工图纸包括了总平面图、首层平面图、二层平面图、三层平面图、四层平面图、五层平面图、屋面平面图、水箱间放置平面图、立面图、屋面折举放样图、剖面图、楼梯详图、汉白玉栏杆放样图、教室、卫生间布置详图、雀替、门头、走廊步道详图、斗拱详图、墙身详图等。
资料截图

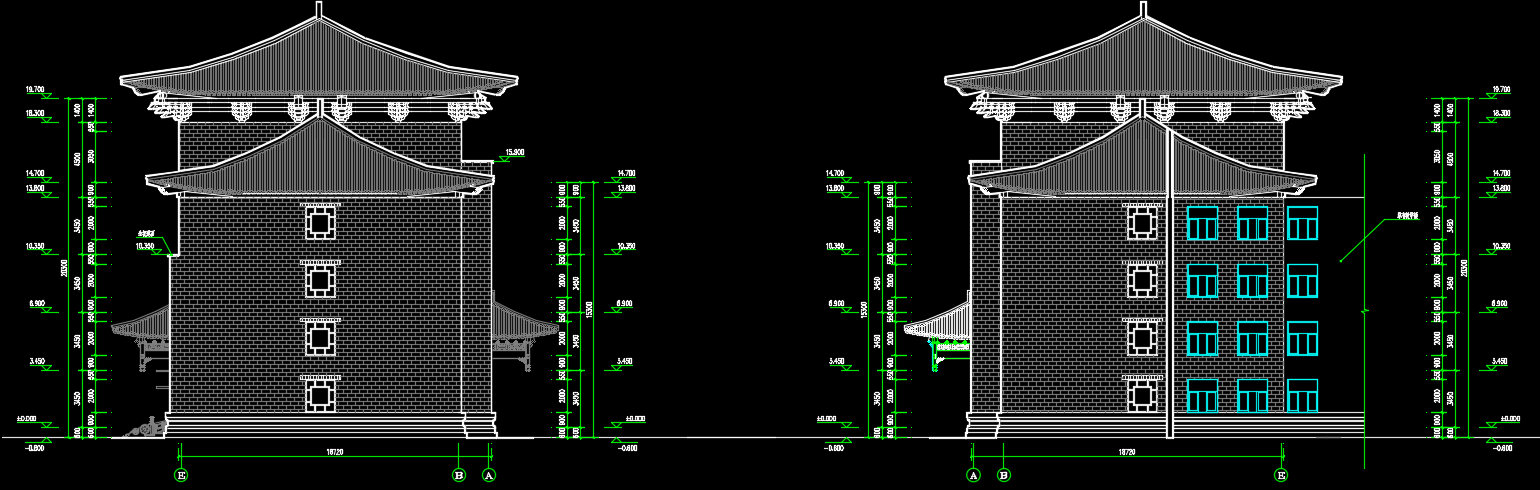

  • 四层框架结构仿古教学楼建筑施工图纸

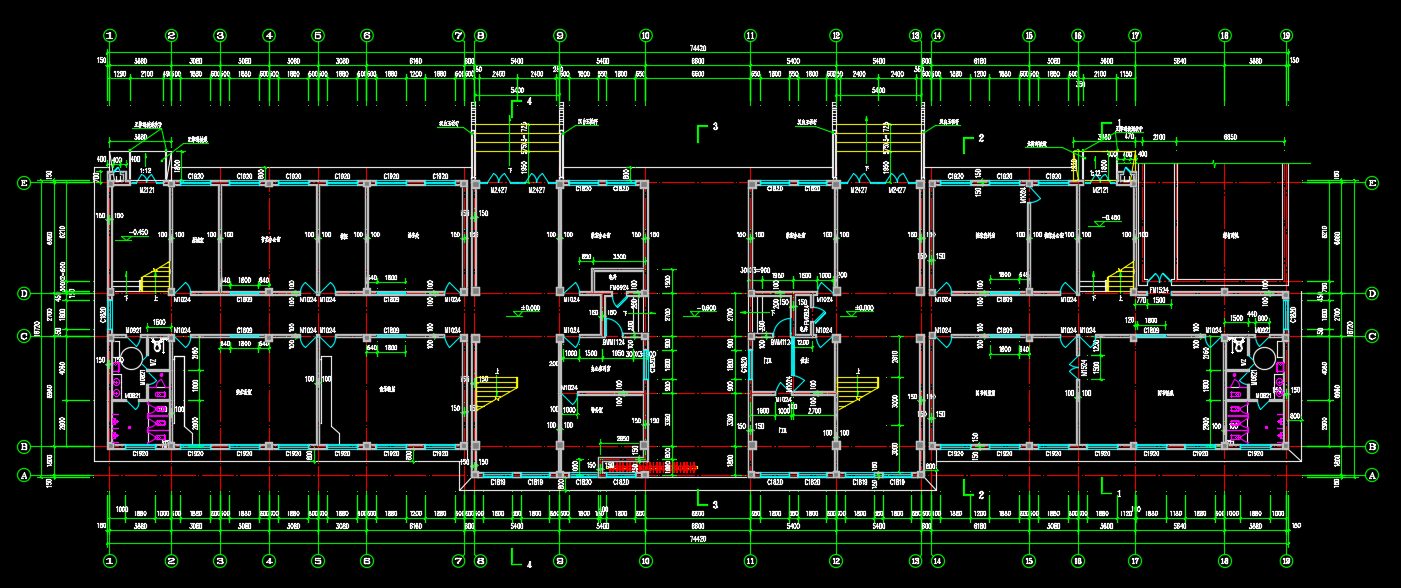

  • 四层框架结构仿古教学楼建筑施工图纸

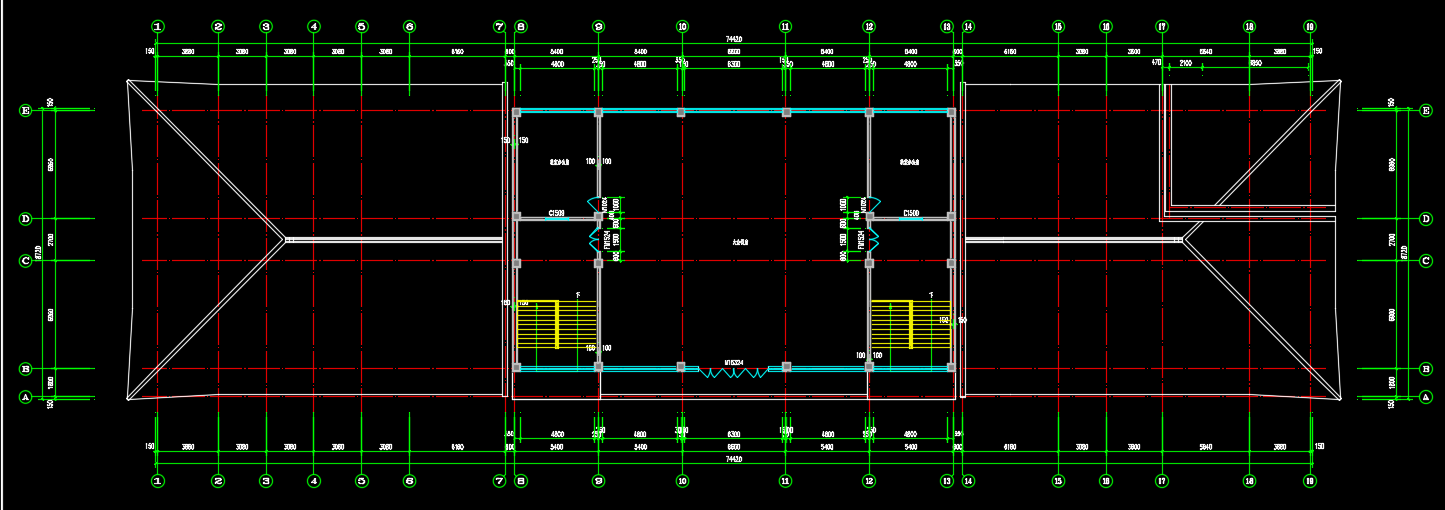

  • 四层框架结构仿古教学楼建筑施工图纸

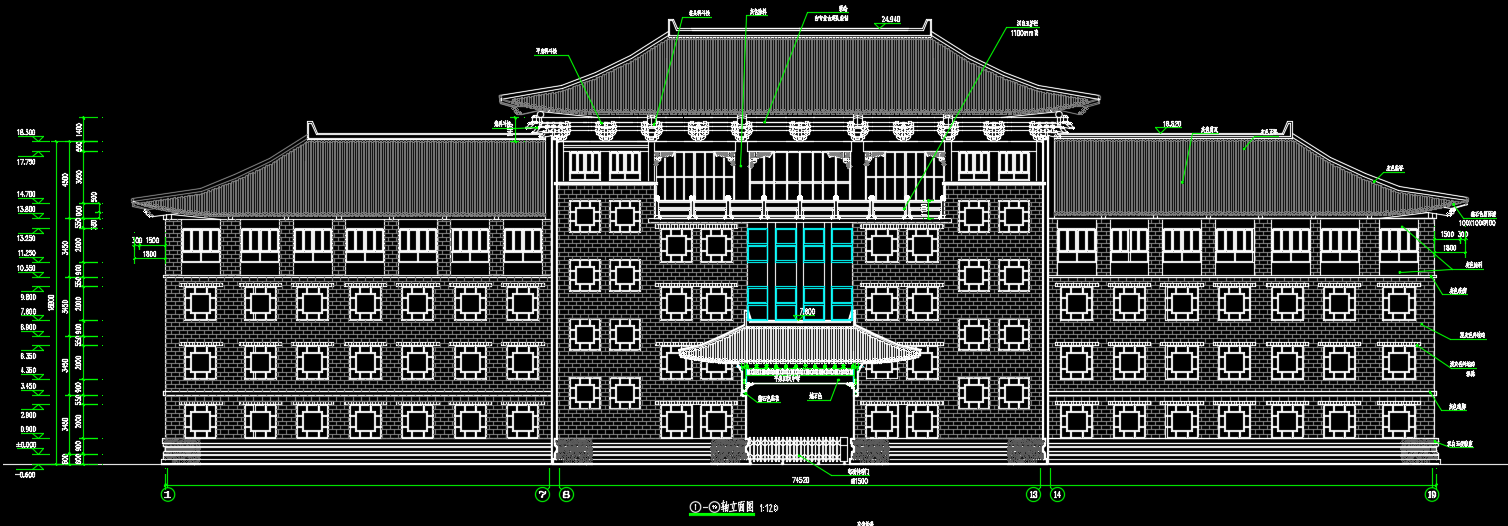

  • 四层框架结构仿古教学楼建筑施工图纸

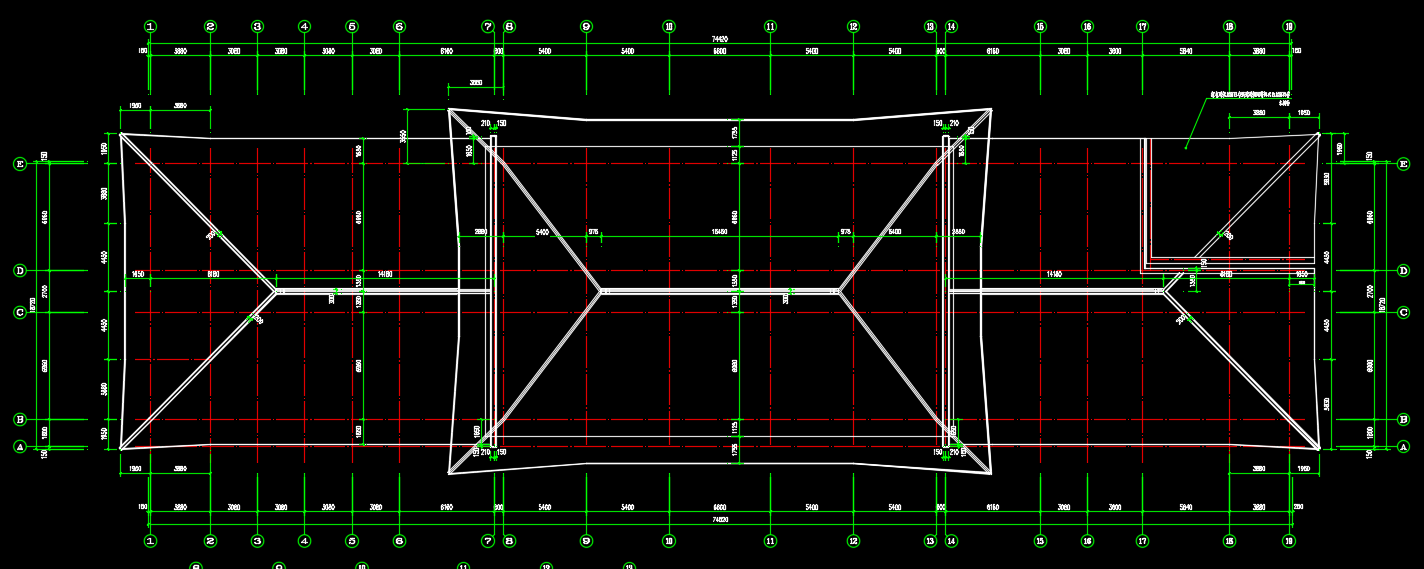

  • 四层框架结构仿古教学楼建筑施工图纸

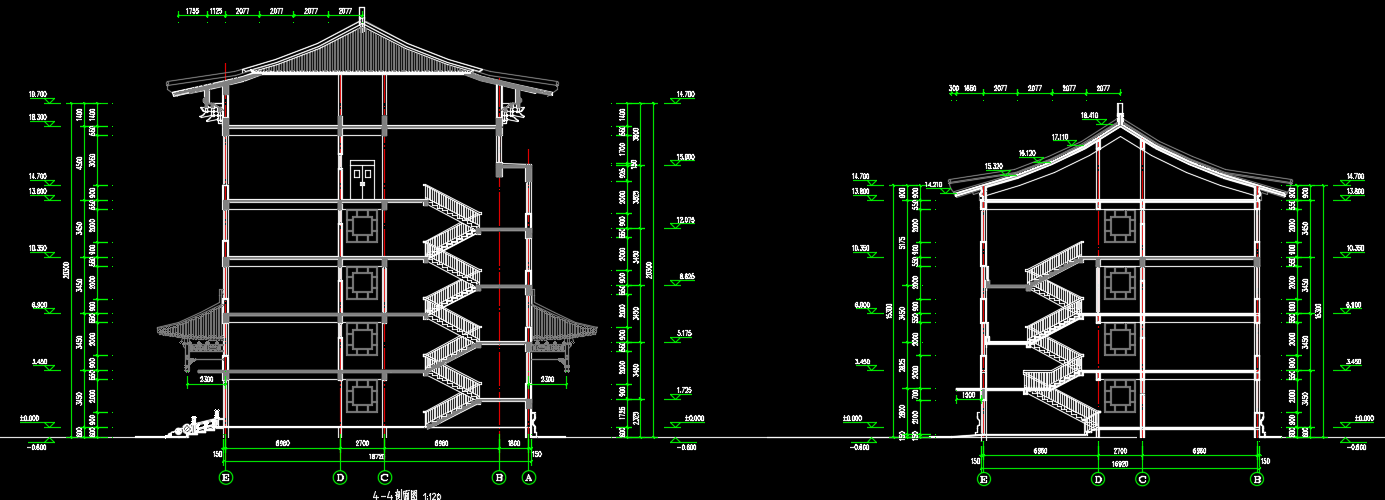

  • 四层框架结构仿古教学楼建筑施工图纸
