公园三层框架结构仿古建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-11
  • 资料类型:RAR
  • 资料大小:3.06 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
公园三层框架结构仿古建筑施工图纸
本工程建筑面积350平方米。层数三层,高度14.200m(脊高)。本工程按抗震烈度六度设防,耐火等级按三级设计,民用宗教建筑。本工程设计使用年限50年,3 类建筑,设计结构形式为框架结构,混凝土空心砌块填充及内隔墙。

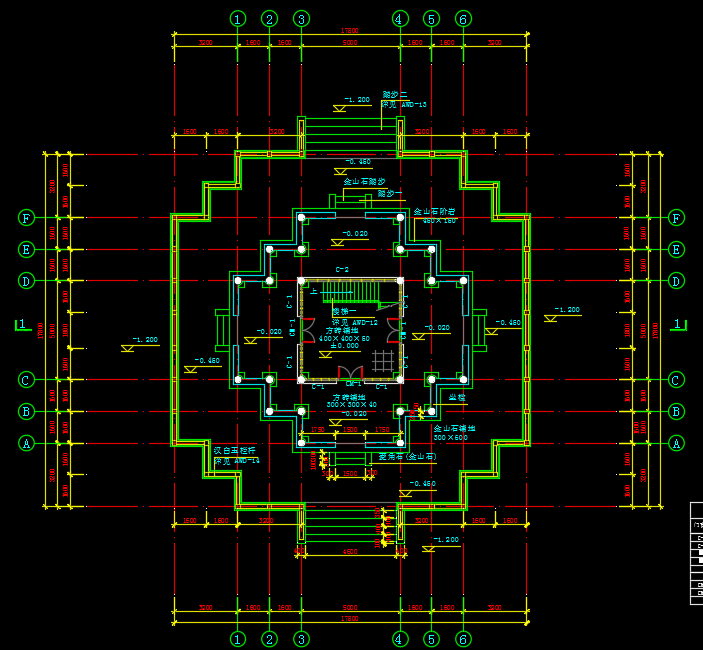

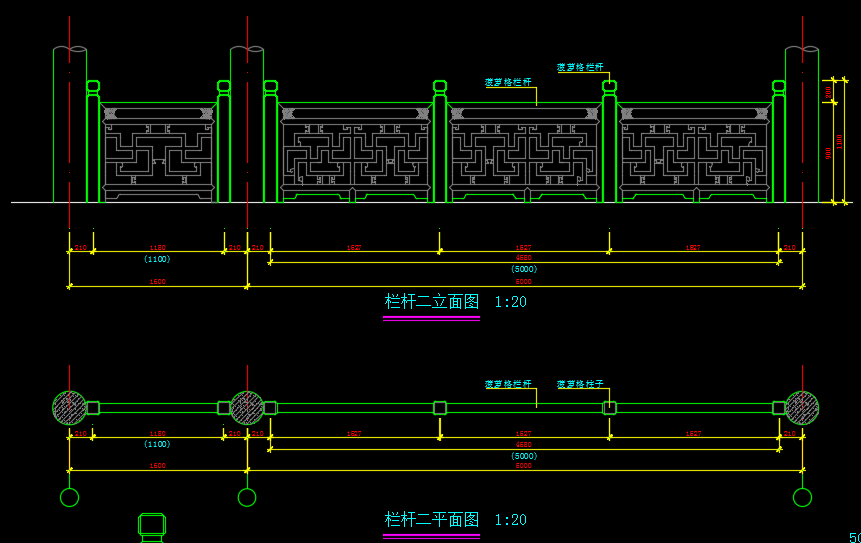

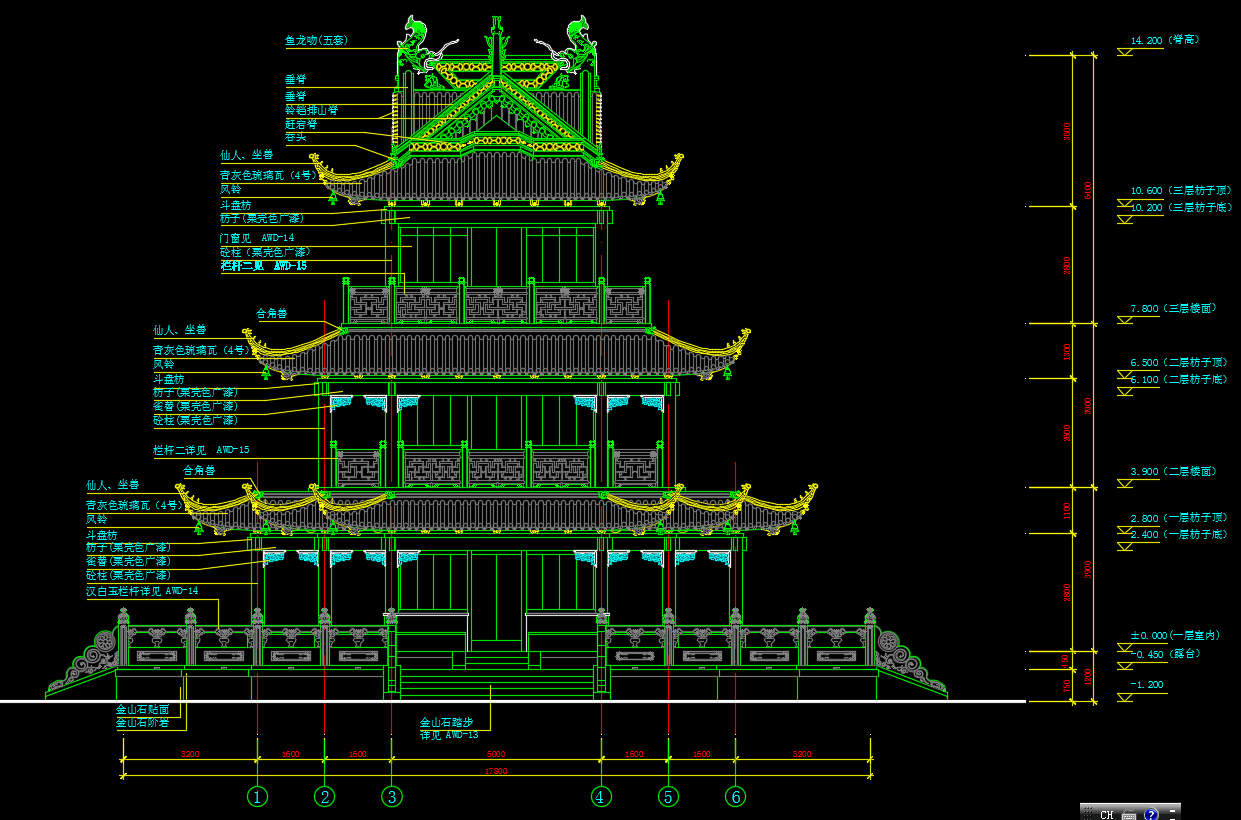

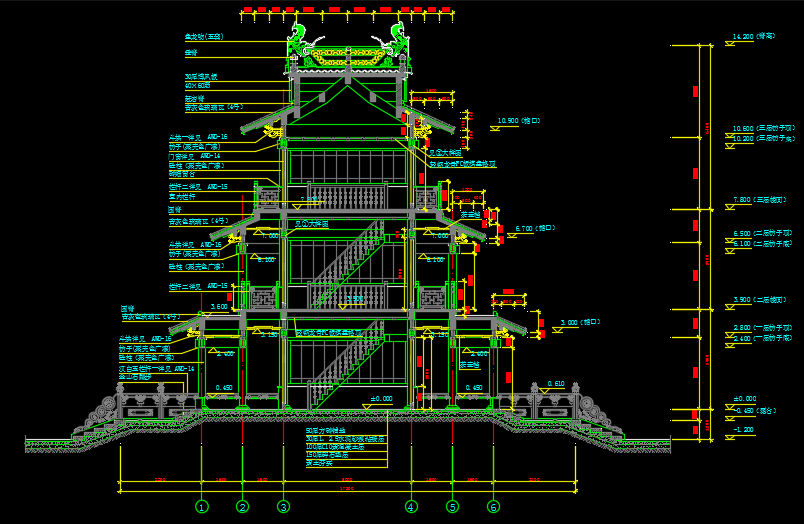

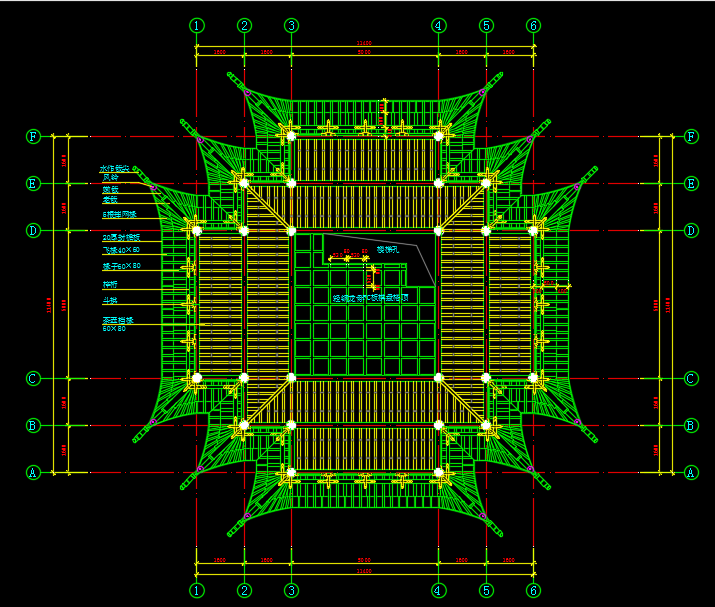

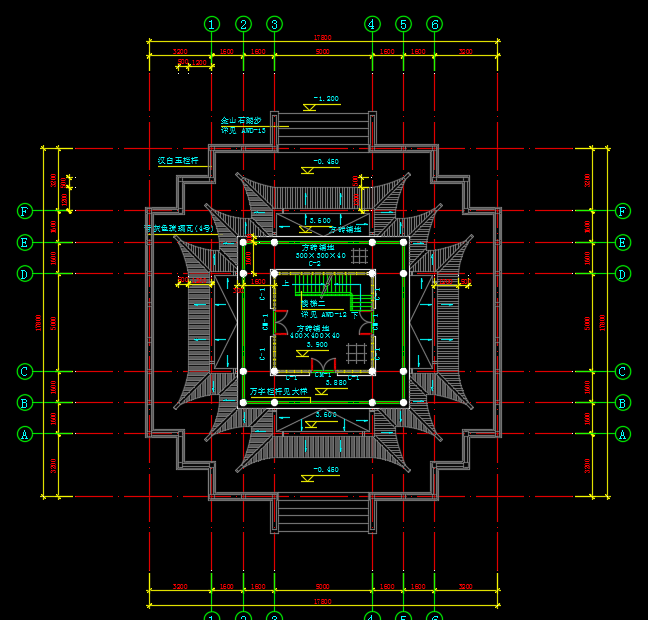

公园三层框架结构仿古建筑施工图纸包括了总平面图、一层平面图、二层平面图、三层平面图、屋顶平面图、立面图、剖面图、一层屋架仰视图、二层、三层屋架仰视图、戗角大样图、楼梯大样图、踏步大样图、栏杆大样图、门窗大样图、斗拱大样图等。
资料截图
  • 公园三层框架结构仿古建筑施工图纸
  • 公园三层框架结构仿古建筑施工图纸
  • 公园三层框架结构仿古建筑施工图纸
  • 公园三层框架结构仿古建筑施工图纸
  • 公园三层框架结构仿古建筑施工图纸
  • 公园三层框架结构仿古建筑施工图纸
