二层框架结构寺斋堂建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-19
  • 资料类型:RAR
  • 资料大小:3.69 MB
  • 资料分类:园林图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二层框架结构寺斋堂建筑施工图纸
工程建筑面积为2066.7平方米,建筑占地面积为1176.2平方米。建筑高度15.720m。建筑结构型式为框架,层数为二层。建筑物耐火等级:二级。建筑物抗震设防烈度为六度。设计使用年限100年。

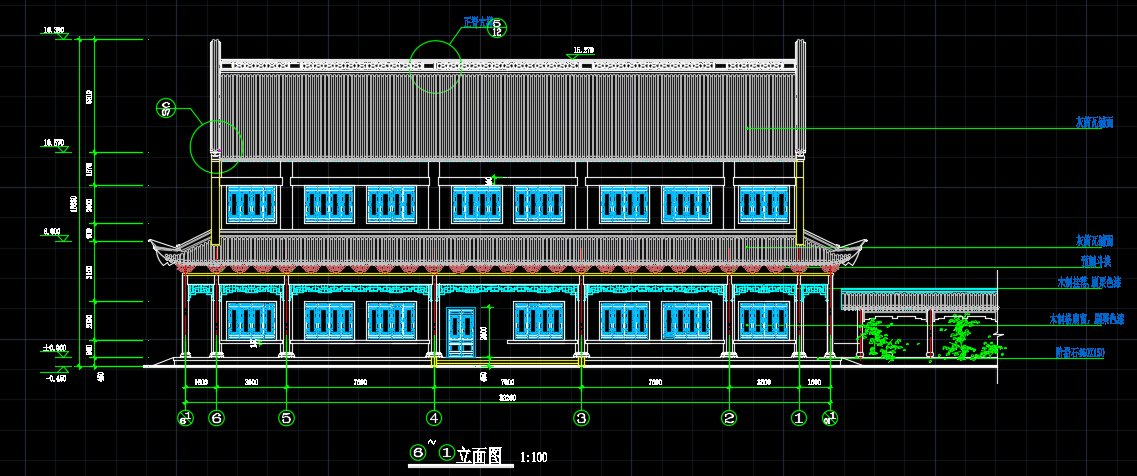

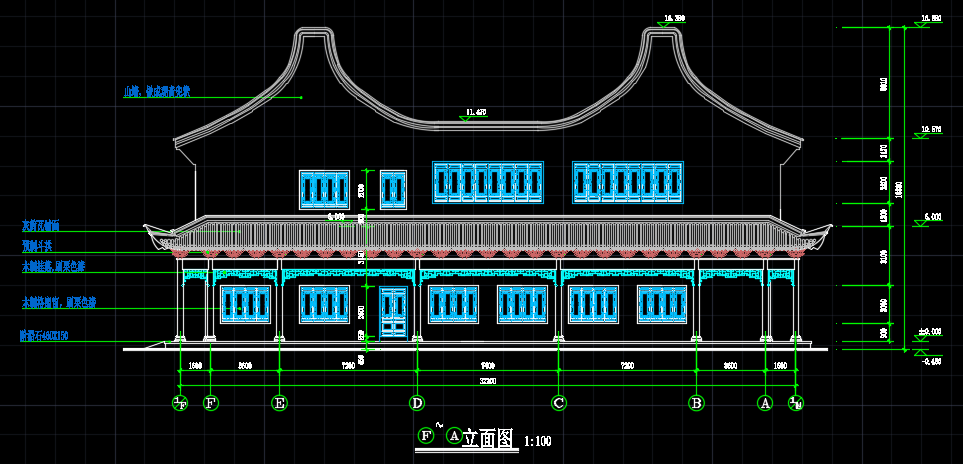

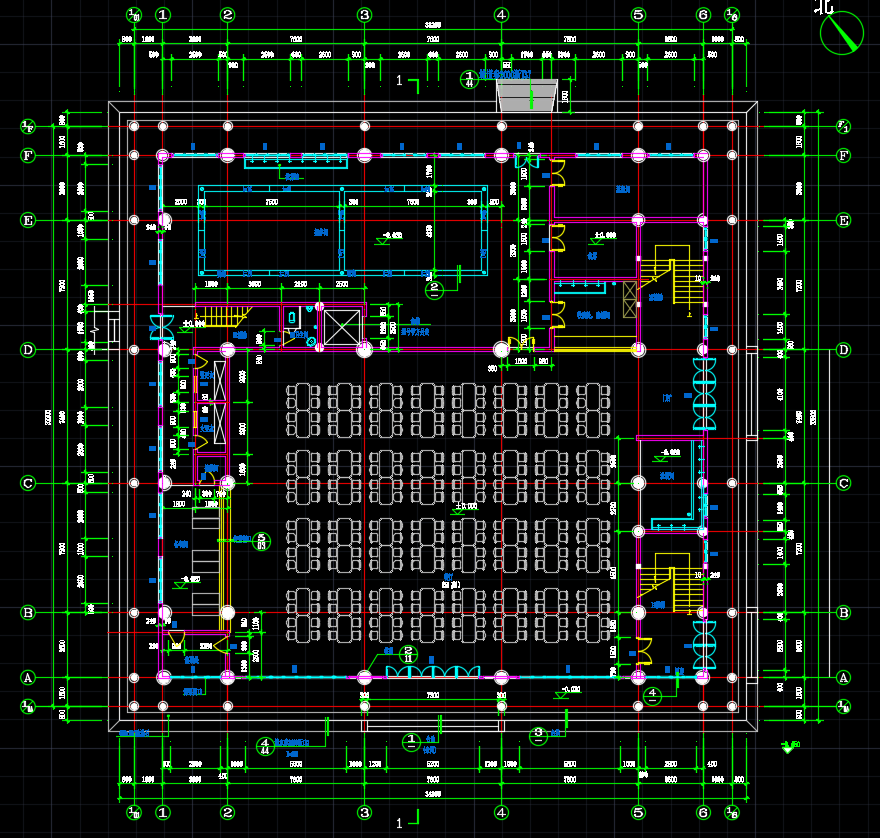

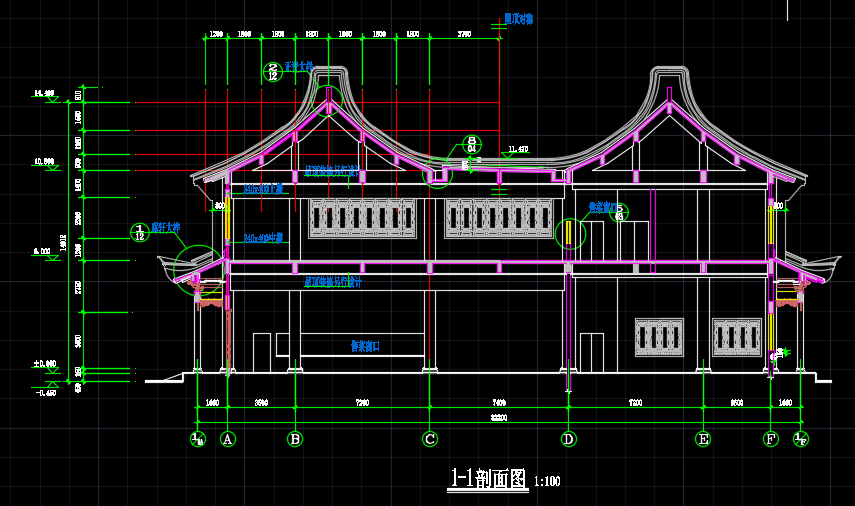

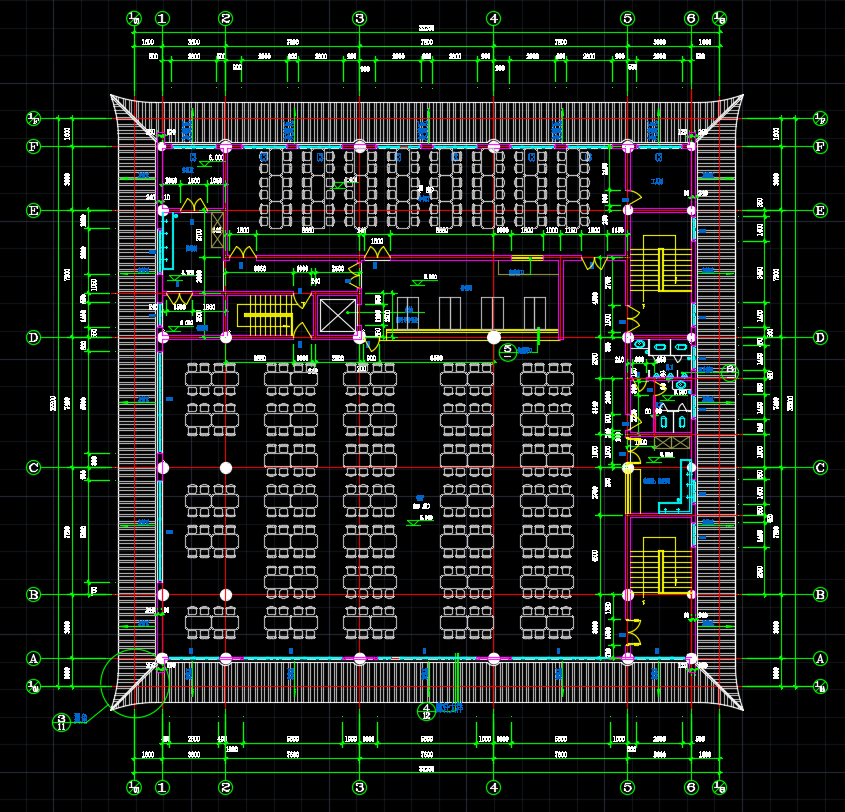

二层框架结构寺斋堂建筑施工图纸包括了底层平面图、二层平面图、屋顶平面图、立面图、剖面图、山墙详图、1#楼梯详图、2#楼梯详图、3#楼梯详图、挂落、柱础、翼角仰视平面、角梁大样图、廊轩大样图、正脊大样图、斗拱、雀替大样图、门窗大样图等。
资料截图
  • 二层框架结构寺斋堂建筑施工图纸
  • 二层框架结构寺斋堂建筑施工图纸
  • 二层框架结构寺斋堂建筑施工图纸
  • 二层框架结构寺斋堂建筑施工图纸
  • 二层框架结构寺斋堂建筑施工图纸
  • 二层框架结构寺斋堂建筑施工图纸
