水库大坝及引水隧洞项目工程截流施工图纸(含施工方案)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-01-18
  • 资料类型:RAR
  • 资料大小:15.3 MB
  • 资料分类:水利图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
水库大坝及引水隧洞项目工程截流施工图纸(含施工方案)
大坝坝顶高程为4306.35m,其中防浪墙高135cm,坝顶面高程4305.00m,大坝坝高61.50m,坝顶轴线长425.593m,坝顶宽度7m。坝防渗体为沥青混凝土心墙,心墙顶厚度60cm,心墙底厚度100cm,心墙从上至下采用变厚度的阶梯式,阶梯共分三级。心墙底部及岸坡设置混凝土基座。

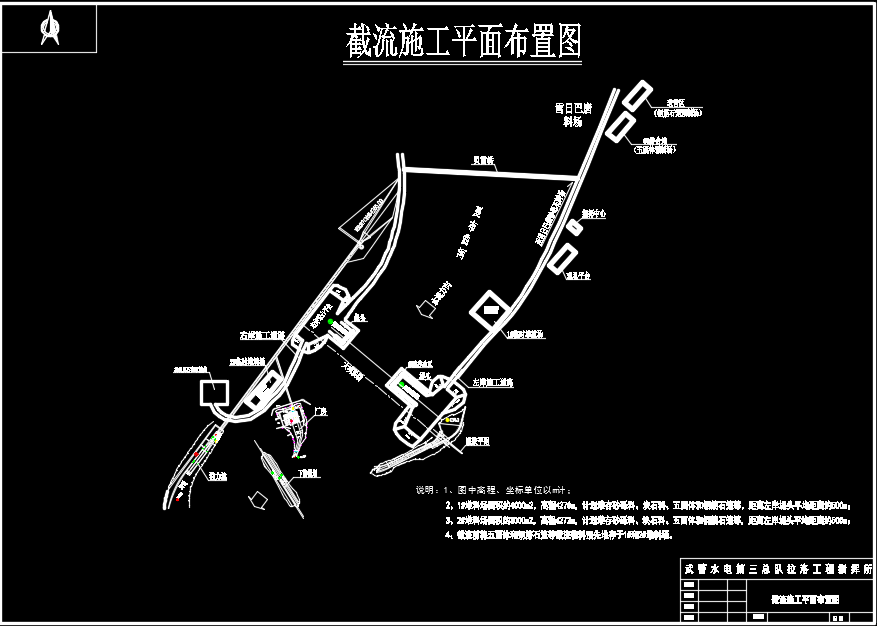

资料截图
  • 水库大坝及引水隧洞项目工程截流施工图纸(含施工方案)
