河渠建设项目技施设计图纸(含PDF格式)
河道治理中心线长度1428m,治理长度2679m。建设内容为护岸护坡、新建河坝、清淤疏浚和生态景观等工程
本工程主要涉水建筑物为C20 砼自嵌式挡墙和景观河坝,根据河道实际情况,本工程C20 砼自嵌式挡墙等级为2 级,防洪标准为50 年一遇;景观河坝建筑物等级为3 级,设计洪水标准为20 年一遇,校核洪水标准为50 年一遇。
河渠建设项目技施设计图纸包括地理位置图、项目卫星影像平面图、水系图、工程总体平面布置图、平面布置图、主流河道纵断面图图、支流河道横断面图、主河道典型横断面图、支流河道典型横断面图、河坝平面图、河坝上、下游立视、河坝平面布置图、自嵌式挡土墙大样图、踏步大样图、涵洞衔接段设计图、防治责任范围及措施总体布置图
资料截图

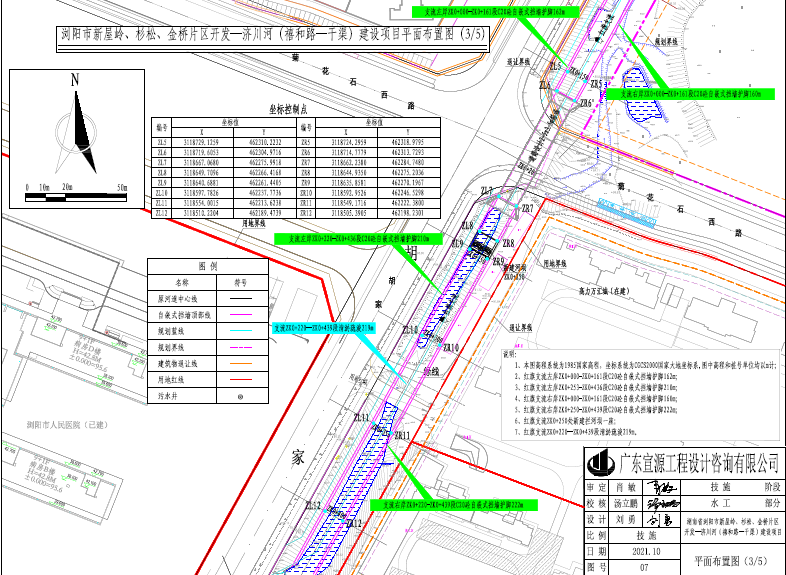

  • 河渠建设项目技施设计图

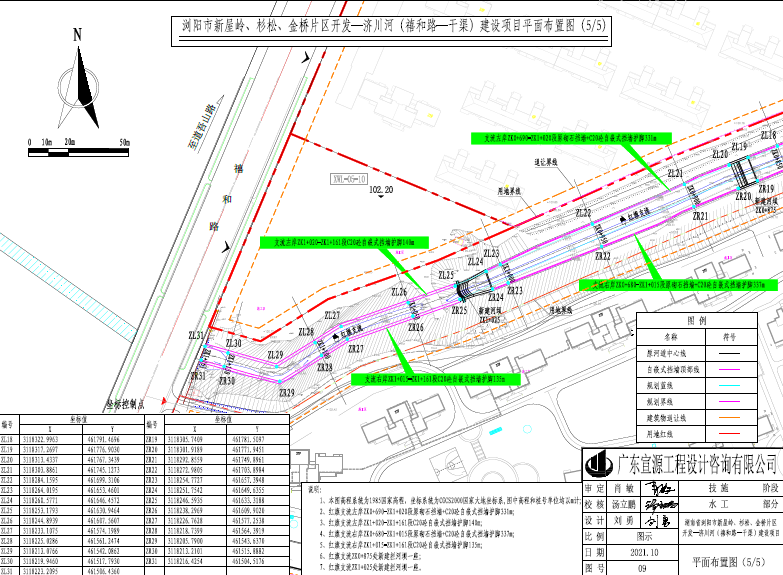

  • 河渠建设项目技施设计图

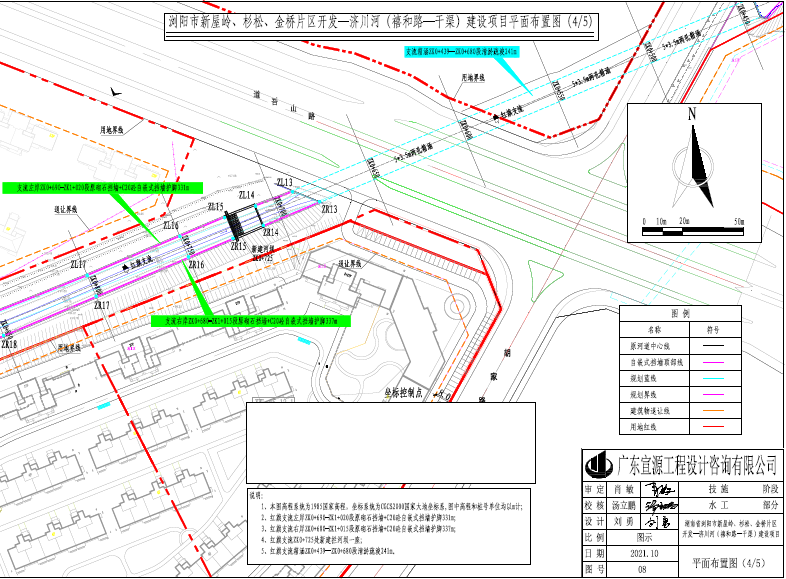

  • 河渠建设项目技施设计图
