某电站重力坝设计图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-21
  • 资料类型:RAR
  • 资料大小:1.03 MB
  • 资料分类:水利图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
某电站重力坝设计图纸
水工建筑物的为碾压混凝土重力坝,坝顶高程500.5m,建基面最低高程430.5m,最大坝高70,坝底最大宽度62.35m,坝顶总长度215.927m,共分3个坝段。
右岸挡水坝段长95.253m,坝顶宽5m,上游坝坡为1:0.2,起坡点高程为475.0m。下游坝坡为1:0.7,起坡点高程为493.358m。左岸挡水坝段长度80.674m。
左岸非溢流坝段设置4条横缝,右岸非溢流坝段设置5条横缝,溢流坝段设1条缝,共设置10条横缝。横缝的上游侧设2道1.6mm厚的铜片止水,下游侧在463.0m高程以下设置2道1.6mm厚的铜片止水。
坝体内设有2层灌浆兼排水廊道。底层为436.20m,离上游坝面6m。第二层470.0m高程的交通观测廊道,两层廊道间的交通用斜廊道连接。廊道内设置抽水泵和预备电源。坝基部位布置有2条横向廊道,廊道内设置辅助排水孔。
坝体大体积为C90w610三级配碾压混凝土,基础垫层采用1.5m厚C28W815二级配常态混凝土。上游坝面采用C90W820二级配变态混凝土,下游面采用C90W615三级配变态混凝土。上游防渗层采用C90W820二级配碾压混凝土,表孔溢洪道的溢流面及闸墩采用C30常态混凝土,边墙采用C28W820常态混凝土。
大坝建基面开挖深度约15m,建基面置于弱风化中上部基岩上,垂直开挖深度约16m左右。基坑边坡开挖,平均坡度1:0.75。右坝肩为顺向坡,岸坡卸荷裂隙及层间溶蚀风化破碎夹层发育,左坝肩为逆向坡。

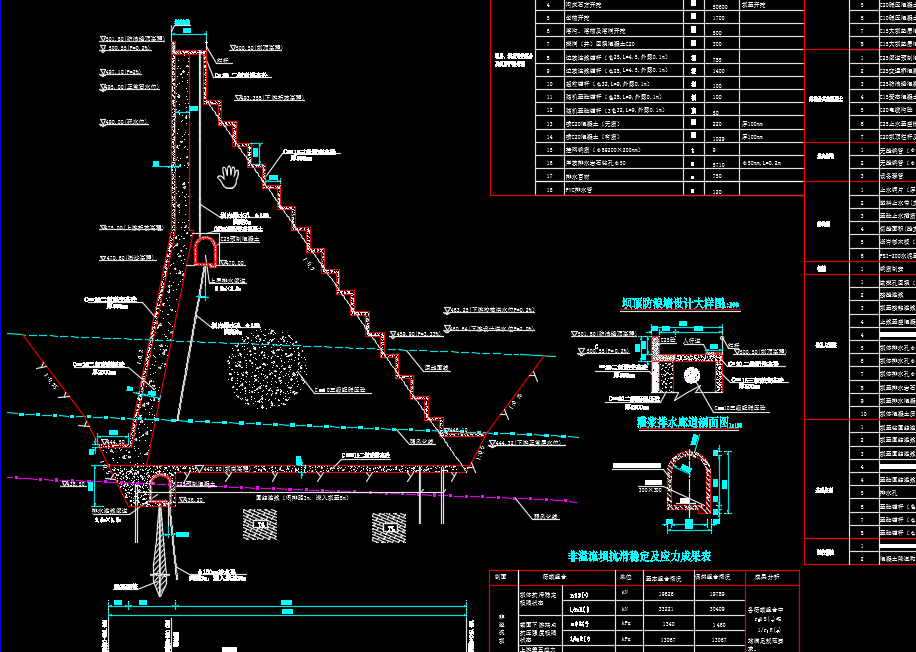

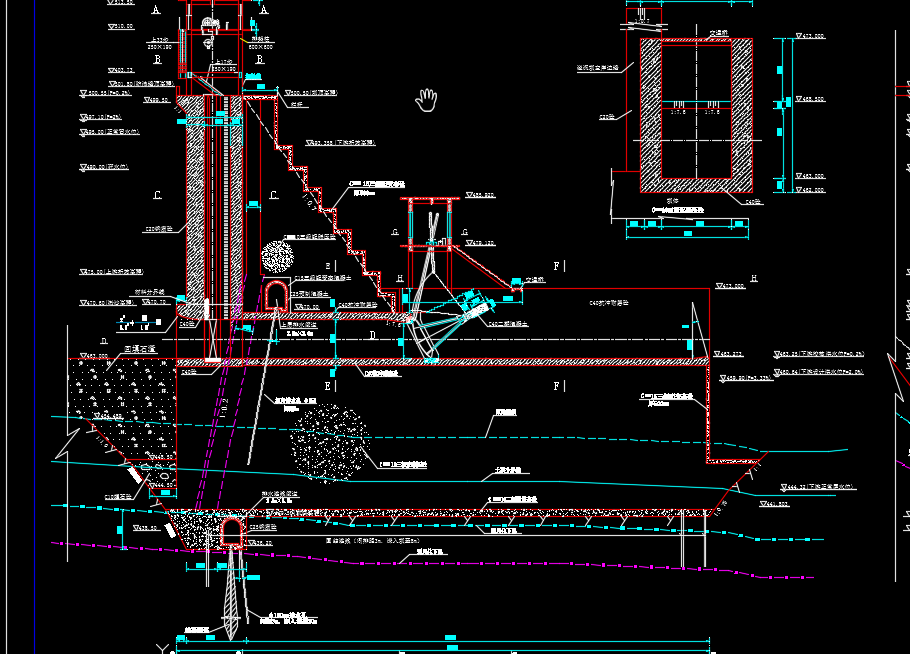

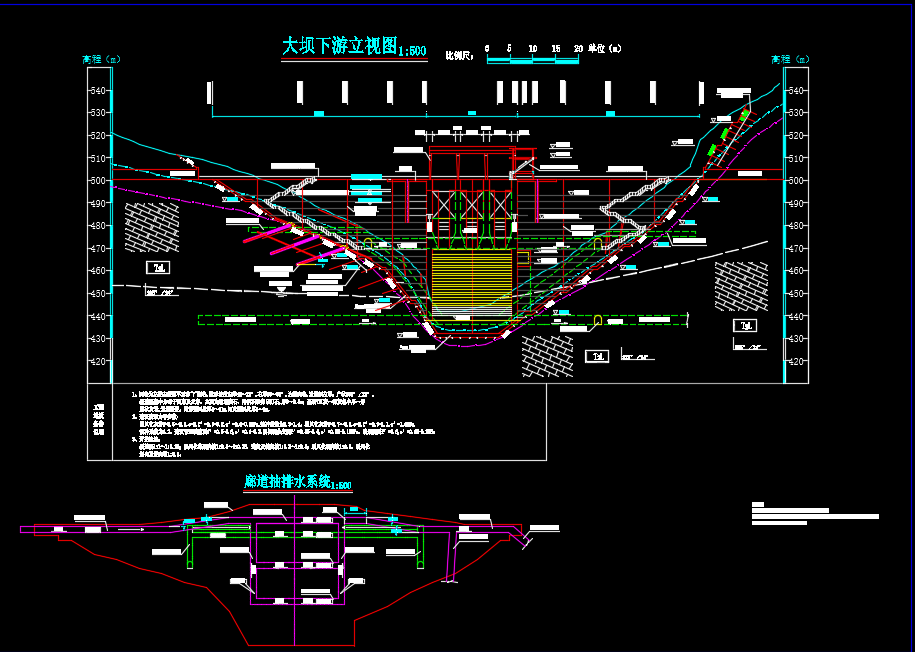

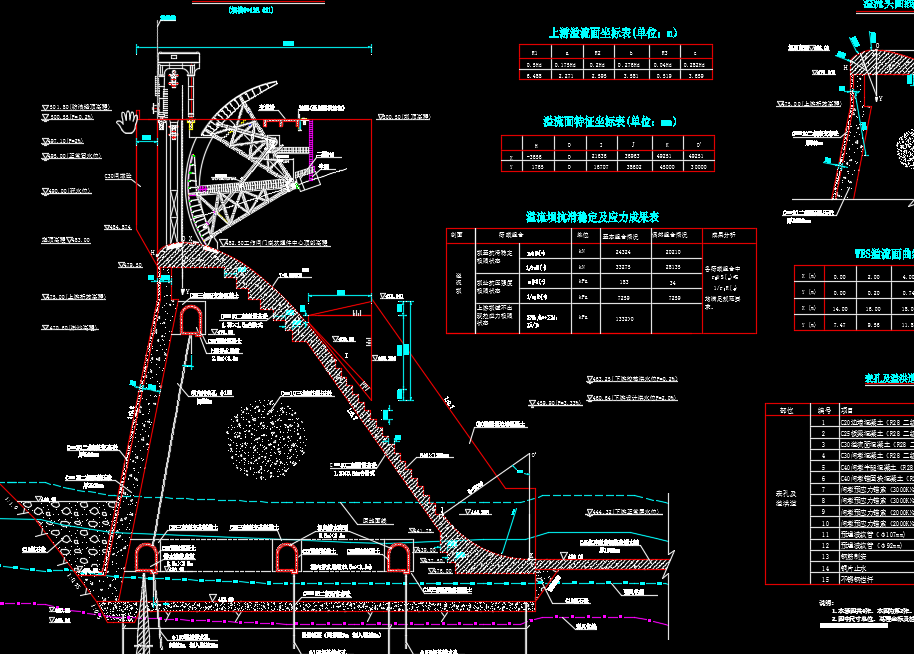

资料截图
