框架结构泵站厂房工程施工图(含电气施工图)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-10-10
  • 资料类型:RAR
  • 资料大小:67.7 MB
  • 资料分类:水利图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
框架结构泵站厂房工程施工图(含电气施工图)

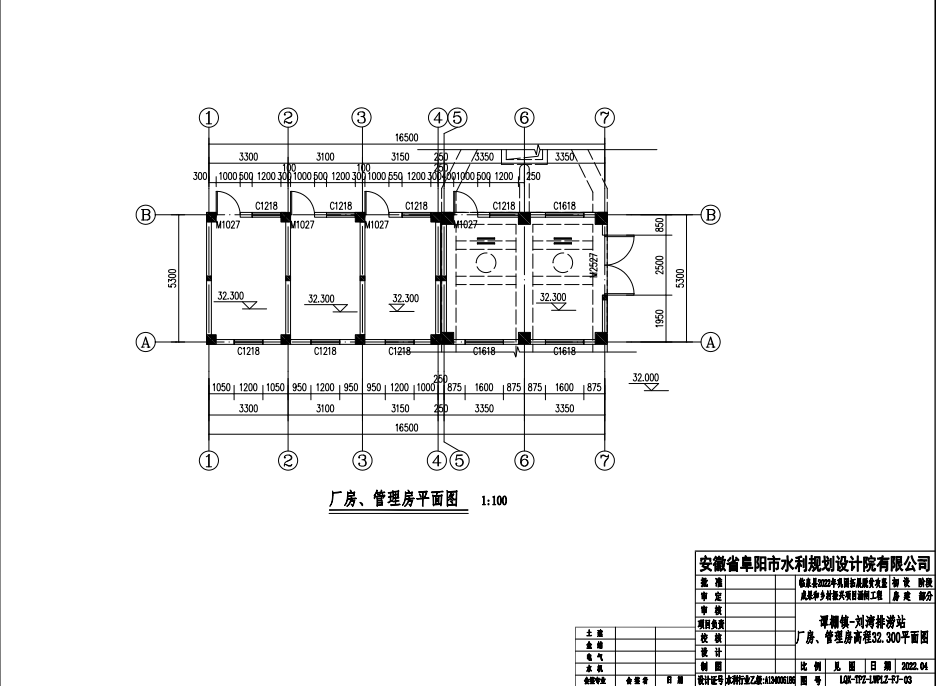

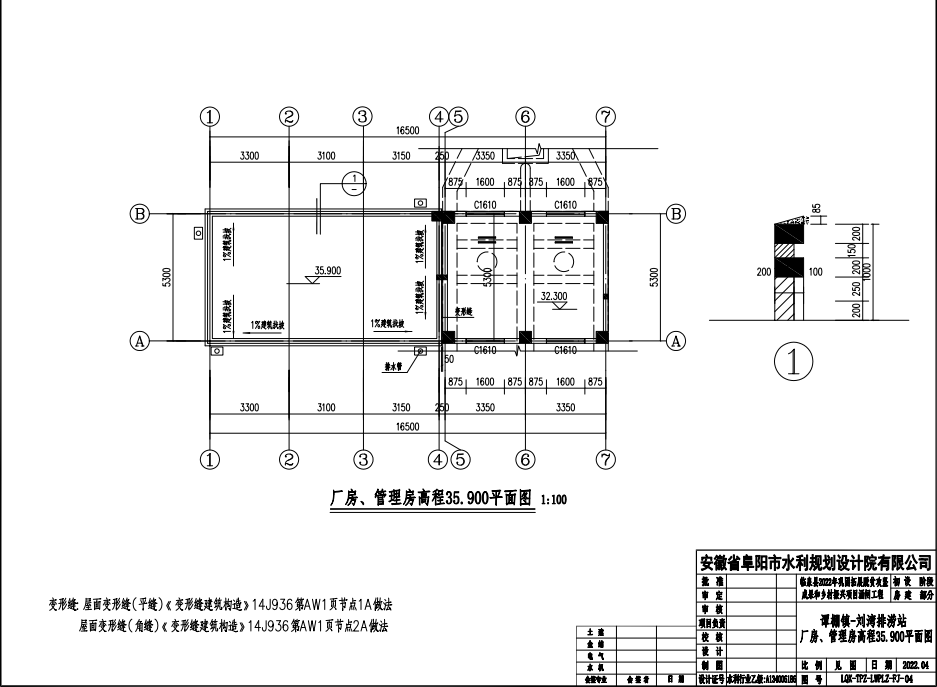

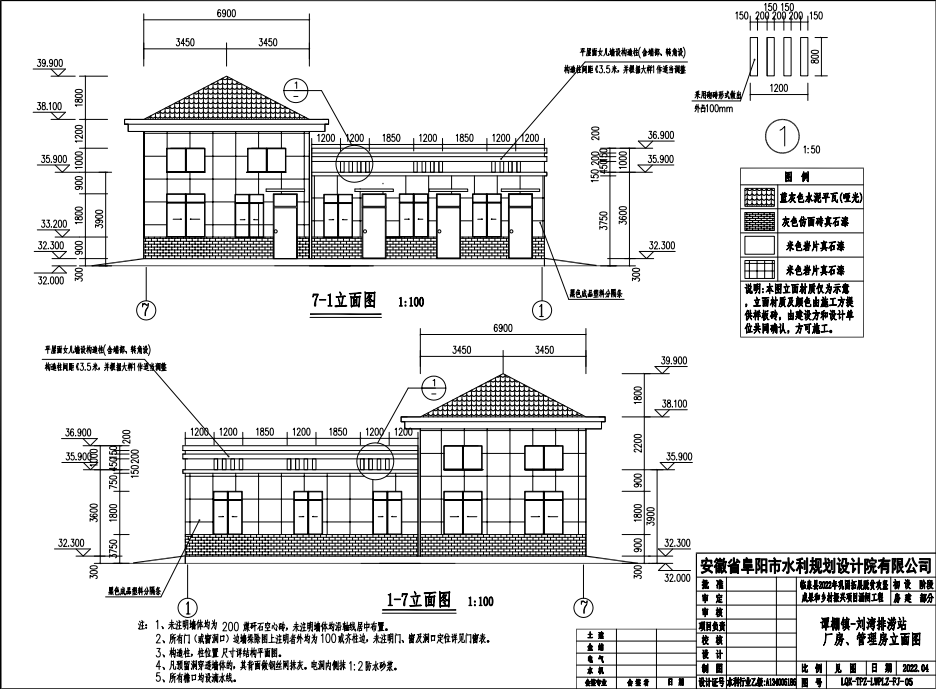

框架结构泵站厂房工程施工图包括:厂房、管理房高程32.300平面图、厂房、管理房高程35.900平面图、厂房、管理房立面图、厂房、管理房侧面图、厂房、管理房剖面图、屋面布置图、条形基础配筋图、管理房框架柱平面图、管理房28.500高程梁平面图、管理房32.300高程梁平面图、管理房32.300高程板配筋图等。
资料截图
  • 泵站厂房工程施工图
  • 泵站厂房工程施工图
  • 泵站厂房工程施工图
